Dit is een template-attribuut. Template-attributen kunnen worden gebruikt bij het filteren of om gegevens op te halen van het model dat moet worden gebruikt in tekeningen en lijsten. Als u bijvoorbeeld een rapport maakt, vervangt Tekla Structures de attributen die in de rapporttemplate zijn toegevoegd door de bijbehorende waarden van de objecteigenschappen.

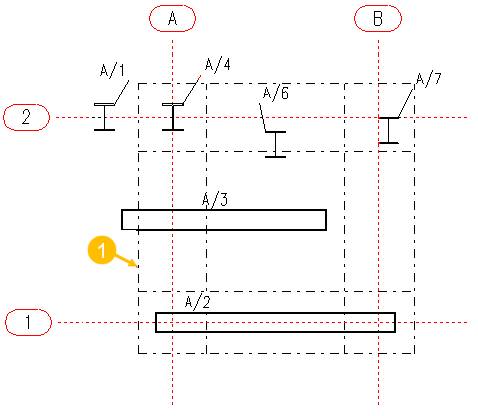

Dit template-attribuut geeft de merkposcode weer. De code identificeert de stramienpositie. De positie van de objecten wordt berekend op basis van het dichtstbijzijnde stramien.

(1) TOLERANTIELIJN

De positiecode bestaat uit stramienlijnlabels in de X- en Y-richtingen (eventueel in de Z-richting). Als een merk buiten de eerste of laatste stramienlijn begint of eindigt, dan wordt er een teken < of > opgenomen in de positiecode. Als een merk bijvoorbeeld buiten de A-stramienlijn begint, dan geeft dit veld het volgende weer:

<A/2

Als een merk zich volledig bevindt binnen een tolerantieafstand (standaard 500 mm) van stramienlijn A, dan wordt de positiecode het label van die stramienlijn: A.

Als het merk zich gedeeltelijk of volledig buiten de tolerantieafstand bevindt, dan is de code een combinatie stramienlabels: A-B.

Stelt (bijvoorbeeld) de variabele XS_ASSEMBLY_POSITION_CODE_TOLERANCE=750 in om de standaard tolerantieafstand te wijzigen.

Als u de Z-oriëntatie in de code wilt opnemen, stel dan de variabele XS_ASSEMBLY_POSITION_CODE_3D in op TRUE. De code lijkt dan op: <A-B/1-2/1-+1000

Tekla Structures selecteert het te gebruiken stramien als volgt:

1. Tekla Structures controleert de locatie van het merk.

2. Als het zich binnen meerdere stramienen bevindt, dan controleert Tekla Structures of het merk parallel is aan bepaalde stramienlijnen of het vlak.

3. Als er meerdere parallelle stramienen zijn, dan selecteert Tekla Structures het dichtstbijzijnde stramien.
