XS_REBAR_END_SYMBOL_MIN_SIZE
Categorie in het dialoogvenster Variabelen: Concrete detailing

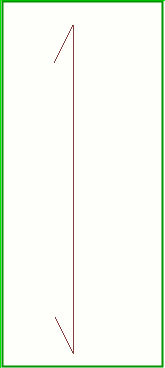

Gebruik deze variabele om de grootte van de eindsymbolen van wapeningstaven in tekeningen (in tekeningeenheden) te vergroten om ze duidelijker te kunnen zien. Dit werkt voor symbolen van 45 of 135 graden. De standaardwaarde is 2.
De waarde die is ingesteld voor deze variabele, wordt vermenigvuldigd met de schaal van het aanzicht. Als de resulterende waarde groter is dan de standaardgrootte (diameter van de wapeningsstaaf), wordt deze als de symboolgrootte gebruikt. Anders wordt de standaardwaarde gebruikt. Dit betekent dat u geen waarde moet invullen of nul (0) moet gebruiken om het symbool zo klein mogelijk te maken.
Deze variabele kan worden gebruikt samen met de variabele XS_REBAR_BEND_MARK_SYMBOL_MIN_SIZE, die wordt gebruikt om de grootte van de buigsymbolen van wapeningsstaven te vergroten.
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
