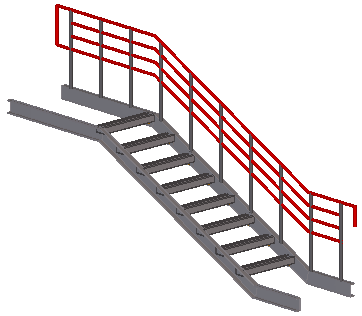

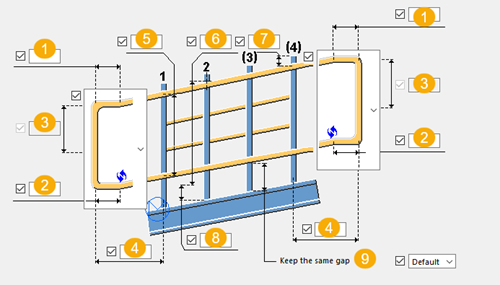

1

Horizontale lengte van de sluiting in de handregel en de locatie van de buiging in de sluiting.

Wanneer u sluitingstype 4 gebruikt en u in dit vak een negatieve waarde invoert, worden de hand- en onderregels ingekort.

150 mm

2

Horizontale lengte van de sluiting in de onderregel.

Wanneer u sluitingstype 4 gebruikt en de waarde in vak 1 0 is, kunt u de onderregels inkorten door in dit vak een positieve waarde in te voeren.

150 mm

3

Verticale lengte van de sluiting.

Beschikbaar voor sluitingstypen 2 en 3.

de helft van de waarde van 5

4

Volledige horizontale lengte van de sluiting vanaf de eerste of de laatste baluster.

300 mm

5

Afstand tussen de boven- en onderregels.

Als de tussenregels gelijkmatig tussen de hand- en onderregel zijn geplaatst, wordt de afstand tussen de tussenregels aangepast wanneer de afstand tussen de hand- en onderregel wordt gewijzigd.

800 mm

6

Hoogte van de leuning vanaf het vloerniveau.

Als u het vloerniveau wijzigt, wordt ook de hoogte van de leuning gewijzigd.

afhankelijk van de hoogte van de baluster

7

Lengte van het over de leuning uitstekende deel van de baluster.

Gebruik deze optie als de Baluster aansluiting aan handregel is ingesteld Baluster uitsnijden op het tabblad Parameters.

0 mm

8

Vloerniveau vanaf de onderzijde van de baluster.

Als u het vloerniveau wijzigt, wordt ook de hoogte van de leuning gewijzigd.

0 mm

1

Verticale afstand tussen de tussenregels en het midden van de baluster.

2

Verticale afstand tussen de hand- of onderregel en het midden van de baluster.

Standaard

Type 1

AutoDefaults kan deze optie wijzigen.

Type 1

Type 2

Type 3

Type 4

Boven Koppelbuis

Definieer de koppelbuis door deze in de profielendatabase te selecteren.

De bovenste koppelbuis wordt gemaakt als de koppelbuis langer is dan 0 en Bovenste regel opening J/N op Ja is ingesteld.

De standaardnaam is REGEL.

Midden Koppelbuis

Definieer de koppelbuis door deze in de profielendatabase te selecteren.

De koppelbuis van de tussenregel wordt gemaakt als de koppelbuis langer is dan 0 en Tussenregel opening J/N op Ja is ingesteld.

De standaardnaam is REGEL.

Onder Koppelbuis

Definieer de koppelbuis door deze in de profielendatabase te selecteren.

De koppelbuis van de onderregel wordt gemaakt als de koppelbuis langer is dan 0 en Onderregel opening J/N op Ja is ingesteld.

De standaardnaam is REGEL.

Max. lengte handregel

Maximumlengte van de handregel.

3000 mm

Max. lengte tussenregel

Maximumlengte van de tussenregel.

3000 mm

Max. lengte onderregel

Maximumlengte van de onderregel.

3000 mm

Baluster aansluiting aan handregel

Selecteer het type fitting tussen de bovenregel en de balusters.

Definieer de snijtolerantie en de fittingsafstand met de opties Speling bovenregel baluster en Afstand hart regel bovenzijde baluster. De onderdelen worden eerst uitgesneden en vervolgens gefit.

Standaard wordt er geen fitting gemaakt.

•

  Er wordt geen fitting gemaakt.

•

  Balusters worden aan de regel gefit.

•

  Balusters worden uitgesneden door een horizontaal vlak.

•

  Balusters worden uitgesneden door de regels.

•

  Regels worden uitgesneden door de balusters.

Afstand hart regel bovenzijde baluster

Fittingsafstand tussen de hartlijn van de handregel en de baluster.

Speling bovenregel baluster

Snijtolerantie tussen de handregel en de balusters.

Overige regel baluster aansluitingen

Selecteer het type fitting tussen de tussen- of onderregel en de balusters.

Definieer de snijtolerantie en de fittingsafstand met de opties Speling overige regel baluster en Afstand andere regel-aan-balusterfitting. De onderdelen worden eerst uitgesneden en vervolgens gefit.

Er worden standaard geen uitsnijdingen gemaakt.

•

  Er wordt geen uitsnijding gemaakt.

•

  Balusters worden uitgesneden door de regels.

•

  Regels worden uitgesneden door de balusters.

•

  Balusters worden uitgesneden door de regels via een sleufgat.

•

  Regels worden op de balusters gefit.

•

  Regels worden door de balusters gesneden zonder tolerantie.

Speling overige regel baluster

Snijtolerantie tussen de tussen- of onderregel en de balusters.

Handregel onderbreken

Definieer hoe de handregel wordt gesneden.

De optie Bij buitenste balusters wordt standaard gebruikt.

• Bij buitenste balusters

  Vanaf de eerste baluster, zonder de sluitingen, wordt de Max. lengte handregel langs de regel gemeten en wordt de uitsnijding op de laatste baluster binnen de gemeten afstand gemaakt.

• Bij max. lengte

  Vanaf het eerste punt op de regel, inclusief de sluitingen, wordt de Max. lengte handregel langs de regel gemeten en wordt de uitsnijding op de maximumlengte gemaakt.

• Elke baluster

  Op elke baluster wordt een uitsnijding in de regel gemaakt.

• Bij max. lengte, geen detail

  Vanaf de eerste baluster, zonder de sluitingen, wordt de Max. lengte handregel langs de regel gemeten en wordt de uitsnijding op de maximale lengte gemaakt.

Tussenregel onderbreken

Definieer hoe de tussenregel wordt gesneden.

De optie Bij buitenste balusters wordt standaard gebruikt.

Onderregel onderbreken

Definieer hoe de onderregel wordt gesneden.

De optie Bij buitenste balusters wordt standaard gebruikt.

1

Maatlijn voor de horizontale afwerking van de balusters.

2

Maatlijn voor de verticale afwerking van de balusters.

Bovenste regel opening J/N

Tussenregel opening J/N

Onderregel opening J/N

Selecteer of er tussen de regelonderdelen een opening moet komen.

Standaard wordt er geen opening gemaakt.

1

Grootte van de opening tussen twee opeenvolgende regelonderdelen.

2

Lengte van de koppelbuis.

Merk maken

Selecteer welk onderdeel van de leuning het hoofdonderdeel is van het merk.

Standaard wordt er geen merk gemaakt.

•

  Er wordt geen merk gemaakt. Dit is ook de standaardoptie.

•

  De eerste baluster is het hoofdonderdeel van het merk.

•

  De laatste baluster is het hoofdonderdeel van het merk.

•

  De eerste regel na de eerste baluster is het hoofdonderdeel van het merk.

  Als u koppelbuizen voor alle regels hebt gemaakt, worden er meerdere merken gemaakt.

Profiel bovenregel

Definieer het profiel van de handregel door dit te selecteren in de profielendatabase.

De handregel wordt altijd gemaakt.

Profiel onderregel

Definieer het profiel van de onderregel door dit te selecteren in de profielendatabase.

De onderregel wordt altijd gemaakt.

Profiel startdetail

Definieer de beginsluiting door deze te selecteren in de profielendatabase.

Het profiel Profiel startdetail is hetzelfde als het profiel Profiel bovenregel.

Profiel einddetail

Definieer de eindsluiting door deze te selecteren in de profielendatabase.

Het profiel Profiel einddetail is hetzelfde als het profiel Profiel bovenregel.

Standaard

Niet fitten-trimmen

AutoDefaults kan deze optie wijzigen.

Niet fitten-trimmen

Bij de hoek wordt geen uitsnijding gemaakt.

Uitsnijdingen aan beide zijden

De regelhoek wordt aan de linker- en rechterzijde gesneden.

De maatlijnen voor de uitsnijding zijn op het tabblad Bochten gedefinieerd.

Uitsnijding middelste hoek

De regelhoek wordt in het midden gesneden.

Uitsnijding verstekhoek

De regelhoek wordt gesneden op een vlak op de splitslijn.

Uitsnijding links

De regelhoek wordt aan de linkerzijde gesneden.

De maatlijnen voor de uitsnijding zijn op het tabblad Bochten gedefinieerd.

Uitsnijding rechts

De regelhoek wordt aan de rechterzijde gesneden.

De maatlijnen voor de uitsnijding zijn op het tabblad Bochten gedefinieerd.

Standaard

Linkeruitsnijding van sluiting

Deze optie kan worden gewijzigd met behulp van AutoDefaults.

Linkeruitsnijding van sluiting

De regel gaat door de eerste of de laatste baluster en wordt op het oppervlak hiervan afgesneden.

De sluiting wordt aan de linkerzijde van de baluster gesneden, zonder deze te doorkruisen.

Uitsnijding middenbaluster

De regel gaat door de eerste of de laatste baluster en wordt afgesneden op de middellijn hiervan.

De sluiting wordt op de middellijn van de baluster gesneden, zonder deze te doorkruisen.

Rechteruitsnijding van sluiting

De regel wordt op het oppervlak van de baluster gesneden, zonder deze te doorkruisen.

De sluiting wordt op het rechterdeel van het oppervlak van de baluster gesneden en doorkruist deze.

Standaard

Er wordt geen uitsnijding gemaakt.

AutoDefaults kan deze optie wijzigen.

Er wordt geen uitsnijding gemaakt.

Uitsnijdingen aan beide zijden

De regelbuiging wordt aan de linker- en rechterzijde gesneden.

De maatlijnen voor de uitsnijding zijn op het tabblad Bochten gedefinieerd.

Uitsnijding middelste hoek

De regelbuiging wordt in het midden gesneden.

Uitsnijding verstekhoek

De regelbuiging wordt op een vlak op de splitslijn gesneden.

Standaard

Type 1

AutoDefaults kan deze optie wijzigen.

Type 1

Type 2

Type 3

Type 4

Type 5

Type 6

Type 7

Type 8

1

2

3

4

Definieer het profiel van de tussenregel door dit te selecteren in de profielendatabase.

De maat van het tussenregelprofiel is standaard gelijk aan de maat van het handregelprofiel.

De standaardnaam is TUSSENREGEL.

Tussenregel profielen

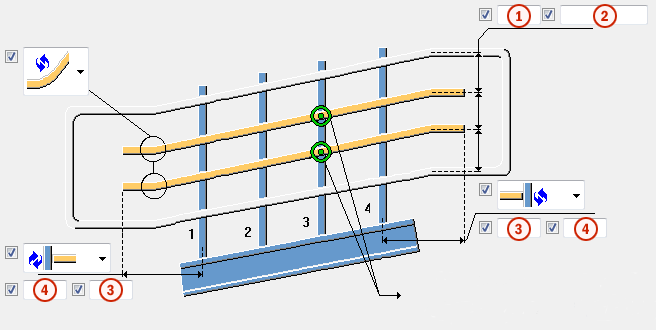

Aantal regels en het regelprofiel dat voor tussenregels worden gebruikt.

Met 3*2 maakt u bijvoorbeeld drie horizontale tussenregels met het profiel dat in profiel 2 is gedefinieerd.

Met 2*2 1 maakt u bijvoorbeeld twee horizontale tussenregels met het profiel dat in profiel 2 is gedefinieerd en één of meer regels (afhankelijk van het aantal benodigde regels) met het profiel dat in profiel 1 is gedefinieerd.

Met 3 maakt u bijvoorbeeld horizontale tussenregels met het profiel dat in profiel 3 is gedefinieerd. Het aantal regels is afhankelijk van het getal dat is ingesteld voor de horizontale of verticale tussenregels.

Alleen regels met het profiel uit profiel 1 worden standaard gemaakt.

Standaard

Hiermee maakt u horizontale tussenregels.

Deze optie kan worden gewijzigd met behulp van AutoDefaults.

Hiermee maakt u horizontale tussenregels.

Hiermee maakt u verticale tussenregels (piketten) die op het tabblad Spijlen zijn gedefinieerd.

Maakt wanden.

Standaard

Niet fitten-trimmen

AutoDefaults kan deze optie wijzigen.

Niet fitten-trimmen

Er wordt geen uitsnijding gemaakt.

Uitsnijdingen aan beide zijden

De regelbuiging wordt aan de linker- en rechterzijde gesneden.

De maatlijnen voor de uitsnijding zijn op het tabblad Bochten gedefinieerd.

Uitsnijding middelste hoek

De regelbuiging wordt in het midden gesneden.

Uitsnijding verstekhoek

De regelbuiging wordt op een vlak op de splitslijn gesneden.

Standaard

Geen verlenging

Deze optie kan worden gewijzigd met behulp van AutoDefaults.

Geen verlenging

De tussenregel eindigt aan het binnenoppervlak van de baluster, zonder de baluster te doorkruisen.

Door baluster

De tussenregel eindigt aan het buitenoppervlak van de baluster, waarbij de baluster wordt doorkruist.

Horizontale verlenging

De middenregels steken uit binnen de sluiting met een horizontale waarde. Als de leuning schuin loopt, wordt het uitstekende deel gebogen op basis van de afmetingen van de sluiting.

De regel kan worden ingekort door een negatieve waarde in het vak 3 in te voeren.

Horizontaal en schuin uitstekend stuk

De tussenregels worden verlengd met twee horizontale maatlijnen. 3 is voor de horizontale regellengte en 4 voor de schuine regellengte.

1

Aantal horizontale tussenregels.

2

Afstand tussen de horizontale tussenregels.

3

Lengte van het uitstekende deel van de horizontale tussenregel in de sluiting.

De regel kan worden ingekort door een negatieve waarde in te voeren.

Gebruik dit vak wanneer de verlenging van de horizontale tussenregel op horizontale verlenging is ingesteld.

4

Lengte van het uitstekende deel van de horizontale tussenregel en de afwerking.

De tussenregels worden verlengd met twee horizontale maatlijnen. 3 is voor de horizontale regellengte en 4 voor de schuine regellengte.

Gebruik dit vak wanneer de verlenging van de horizontale tussenregel op horizontale en schuine verlenging is ingesteld.

Standaard

Binnen de sluiting worden geen piketten gemaakt.

Deze optie kan worden gewijzigd met behulp van AutoDefaults.

Binnen de sluiting worden geen piketten gemaakt.

Wanneer u sluitingstype 1 of 4 gebruikt, worden binnen de sluiting piketten gemaakt.

Standaard

Geen

Deze optie kan worden gewijzigd met behulp van AutoDefaults.

Geen

De piketten worden vanaf het midden van de handregel tot het midden van de onderregel gemaakt.

Gefit

De piketten worden op de maakpunten bevestigd met een vlak dat de helling van de horizontale regels volgt.

Onderdeeluitsnijding

De piketten worden aan beide zijden op de profielen van de horizontale regels gesneden.

Verbinding

De piketten worden op de hand- en onderregel met een systeemverbinding verbonden.

1

Piketafstand tussen twee opeenvolgende balusters.

2

Type tussenafstand.

De optie gelijke tussenafstand wordt standaard gebruikt.

• Exact

  De afstand tussen twee opeenvolgende spijlen is exact gelijk aan de waarde van de tussenafstand 1. Tussen de twee opeenvolgende balusters worden zoveel mogelijk piketten geplaatst. De piketten worden in het midden tussen de balusters geplaatst zodat de afstand tussen de eerste baluster en de eerste piketten gelijk is aan de afstand tussen de tweede baluster en de laatste piketten.

• Gelijk

  De afstandswaarde 1 definieert de maximale afstand. De piketten worden geplaatst met een gelijke afstand tussen de balusters.

1

Maatlijn voor de horizontale afwerking van de piketten.

2

Maatlijn voor de verticale afwerking van de piketten.

Standaard

Type 1

Type 2

Type 3

Type 4

Type 5

Type 6

Type 7

Type 8

Verbinding spijl bovenregel

Definieer het nummer van de component waarmee de piketten met de handregel worden verbonden door deze in de componentendatabase te selecteren.

U kunt geen gebruikerscomponent gebruiken.

Selecteer ook een attribuutbestand voor de component.

Verbinding spijl onderregel

Definieer het nummer van de verbinding tussen de piketten en de onderregel door deze in de componentendatabase te selecteren.

U kunt geen gebruikerscomponent gebruiken.

Selecteer ook een attribuutbestand voor de component.

Onderdeelnaam/Component nr.

Definieer het nummer van de gebruikerscomponent die bij het maken van de wand wordt gebruikt door deze in de componentendatabase te selecteren.

Attribuut bestand

Selecteer een attribuutbestand voor de gebruikerscomponent.

Richting verbindingsdetail

Definieer de verbindingsrichting.

1

De eerste baluster, die het hoofdonderdeel is van het detail.

2

Punt op de bovenzijde van de eerste baluster, dat het eerste invoerpunt is van het detail.

3

Punt aan de onderzijde van de eerste baluster, dat het tweede invoerpunt is van het detail.

1

De eerste baluster, die het hoofdonderdeel is van het verbindingsdetail.

2

De tweede baluster, die het aansluitende onderdeel is van het verbindingsdetail.

3

Punt op de bovenzijde van de eerste baluster, dat het eerste invoerpunt is van het verbindingsdetail.

4

Punt op de bovenzijde van de eerste baluster, dat het tweede invoerpunt is van het verbindingsdetail.

Sluitingswand links

Gebruik gebruikersdetails om de wand te maken.

De wand wordt verbonden met slechts één baluster.

Eerste wand

Gebruik een aangepast verbindingsdetail om de wand te maken.

De wand kan een andere grootte hebben dan de rest van de wanden.

Laatste wand

Gebruik een aangepast verbindingsdetail om de wand te maken.

De wand kan een andere grootte hebben dan de rest van de wanden.

Sluitingswand rechts

Gebruik gebruikersdetails om de wand te maken.

De wand wordt verbonden met slechts één baluster.

Normale horizontale wand

Gebruik een aangepast verbindingsdetail om de wand te maken.

Normale schuine wand

Gebruik een aangepast verbindingsdetail om de wand te maken.

Horizontale wand, schuine verbinding (onder)

Gebruik een aangepast verbindingsdetail om de wand te maken.

Horizontale wand, schuine verbinding (boven)

Gebruik een aangepast verbindingsdetail om de wand te maken.

Buigen

Definieer het profiel van de buigregel door dit in de profielendatabase te selecteren.

Dit wordt alleen gemaakt als u de buiguitsnijdingen van sluiting op uitsnijding aan beide zijden, uitsnijding links of uitsnijding rechts op het tabblad Regels hebt ingesteld.

90º

Definieer het regelprofiel door dit in de profielendatabase te selecteren.

Dit wordt alleen gemaakt als u de snijpositie voor de buiging op uitsnijding aan beide zijden op het tabblad Regels of Tussen regel(s) hebt ingesteld.

1

Buigradius voor de regelonderdelen.

50 mm

2

Snijafstand langs de regels aan de rechterzijde van de bocht.

U kunt deze afstand voor beide regeleinden apart definiëren.

75 mm

3

Snijafstand langs de regels aan de linkerzijde van de bocht.

U kunt deze afstand voor beide regeleinden apart definiëren.

75 mm
