Wijzig de rendering van onderdelen en componenten en referentiemodellen

U kunt de rendering van onderdelen en componenten en referentiemodellen in modelvensters eenvoudig wijzigen.

  1. Klik op het tabblad Venster op Renderen.
  2. Selecteer een van de renderingopties voor onderdelen, componenten of referentiemodellen:

    Optie

    Beschrijving

    Voorbeeld

    Onderdelen draadvenster/Componenten draadvenster/Referenties draadmodel

    Objectomtrekken worden weergegeven, oppervlakken niet. Objecten zijn doorzichtig.

    In dit voorbeeld worden objecten van componenten getoond als gerenderd.

    In DirectX-gerenderde vensters worden de onderdeelrandlijnen die achter een ander onderdeel zijn verborgen, met stippellijnen gevisualiseerd als u de optie Stippellijn voor verborgen lijn aan hebt gezet in het menu Bestand > Instellingen > Knoppen.

    In dit voorbeeld worden objecten van componenten getoond als gerenderd.

    Onderdelen draadvenster met schaduw/Componenten draadvenster met schaduw/Referenties gearceerd draadmodel

    Objectomtrekken worden weergegeven. Objecten zijn doorzichtig en hun oppervlakken worden gerenderd.

    In dit voorbeeld worden objecten van componenten getoond als gerenderd.

    In DirectX-gerenderde vensters worden de onderdeelrandlijnen die achter een ander onderdeel zijn verborgen, met stippellijnen gevisualiseerd als u de optie Stippellijn voor verborgen lijn aan hebt gezet in het menu Bestand > Instellingen > Knoppen.

    In dit voorbeeld worden objecten van componenten getoond als gerenderd.

    Grijswaarden onderdelen/Grijswaarden componenten/Referenties grijswaarden

    Objecten worden in grijswaarden weergegeven.

    In dit voorbeeld worden objecten van componenten getoond als gerenderd.

    In DirectX-gerenderde vensters worden de onderdeelrandlijnen die achter een ander onderdeel zijn verborgen, met stippellijnen gevisualiseerd als u de optie Stippellijn voor verborgen lijn aan hebt gezet in het menu Bestand > Instellingen > Knoppen.

    In dit voorbeeld worden objecten van componenten getoond als gerenderd.

    Onderdelen gerenderd/Gerenderde componenten/Referenties gerenderd

    Objectoppervlakken worden weergegeven. Objecten zijn niet doorzichtig.

    In DirectX-gerenderde vensters worden dubbele objecten of overlappende onderdelen op hetzelfde vlak met een arcering gevisualiseerd als u de optie Arceren van overlappende oppervlakken aan hebt gezet in het menu Bestand > Instellingen > Knoppen.

    In dit voorbeeld worden de overlappende oppervlakken met een arcering gevisualiseerd.

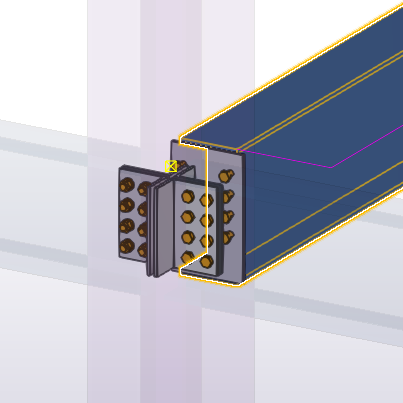

    Alleen geselecteerde onderdeel weergeven/Alleen geselecteerd component weergeven/Alleen geselecteerde referentie weergeven

    Geselecteerde objecten worden weergegeven. Andere objecten zijn bijna volledig doorzichtig.

    Deze optie is bijvoorbeeld handig als u de resultaten van een clash check bekijkt in een groot model.

    In dit voorbeeld worden objecten van componenten getoond als gerenderd.

    In DirectX-gerenderde vensters worden de onderdeelrandlijnen die achter een ander onderdeel zijn verborgen, met stippellijnen gevisualiseerd als u de opties Stippellijn voor verborgen lijn aan hebt gezet in het menu Bestand > Instellingen > Knoppen.

    In dit voorbeeld worden objecten van componenten getoond als gerenderd.

Tip:

U kunt ook de snelkoppelingen Ctrl+1 t/m 5 voor onderdelen en Shift+1 t/m 5 gebruiken voor componenten om tussen de renderingopties te schakelen. Ctrl+Shift+1...5 werkt voor referenties.
