Verdubbelingsplaat buis
Verdubbelingsplaat buis maakt een verdubbelingsplaat tussen het hoofdonderdeel en het aansluitende onderdeel. Het hoofdonderdeel moet een rond profiel zijn.
Gemaakte objecten
-
Dubbele plaat
-
Lassen
Gebruiken voor
|
Situatie |
Beschrijving |
|---|---|
|
|
Rechthoekige dubbele plaat die een kolom en een ligger verbindt. |
|
|
Cirkelvormige dubbele plaat die een kolom en een ligger verbindt. Het aansluitende onderdeel loopt schuin. |
|
|
Rechthoekige dubbele plaat die een kolom en een ligger verbindt. Het aansluitende onderdeel is buiten de as. |
Volgorde van selectie
- Selecteer het hoofdonderdeel (kolom).
- Selecteer het aansluitende onderdeel (ligger).
De verbinding wordt automatisch gemaakt als het aansluitende onderdeel wordt geselecteerd.
Onderdeelidentificatiecode
|
Onderdeel |
|
|---|---|
|
1 |
Dubbele plaat |
Tabblad Afbeelding
Gebruik het tabblad Afbeelding om het type, de positie en de maatlijnen van de dubbele plaat te definiëren.
Type dubbele plaat
|
Optie |
Beschrijving |
|---|---|
|
|
Selecteer het type dubbele plaat:
|
Type speling
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard Speling tussen de dubbele plaat en het aansluitende onderdeel. AutoDefaults kan deze optie wijzigen. |
|
|
Speling tussen de dubbele plaat en het aansluitende onderdeel. |
|
|
Speling tussen het hoofdonderdeel en het aansluitende onderdeel. |
Speling maatlijn
|
Beschrijving |
|
|---|---|
|
1 |
Speling tussen de dubbele plaat en het aansluitende onderdeel. |
|
2 |
Speling tussen het hoofdonderdeel en het aansluitende onderdeel. |
Speling uitsnijding
|
Beschrijving |
|
|---|---|
|
1 |
Speling tussen de dubbele plaat en het aansluitende onderdeel. |

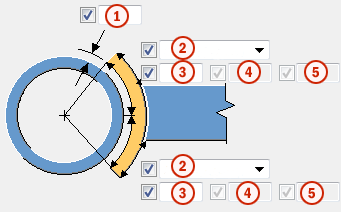

Maatlijnen rechthoekige dubbele plaat
|
Beschrijving |
Standaard |
|
|---|---|---|
|
1 |
Offset tussen de kolom en de dubbele plaat. |
0 mm |
|
2 |
Maattype voor de dubbele plaat:
|
Hoek |
|
3 |
Hoek van de dubbele plaat. De hoek kan tot 360 graden worden verlengd om rondom het hoofdonderdeel te lopen. |
Hoek +10 graden
|
|
4 |
Maatlijnwaarde van de dubbele plaat. De maatlijn kan tot 360 graden worden verlengd om rondom het hoofdonderdeel te lopen. |
lengte equivalent aan de formulehoek + 10 graden |
|
5 |
Randwaarde van de dubbele plaat. De rand waarde kan Maximaal 360 graden worden verlengd om rondom het hoofdonderdeel te lopen. |
lengte equivalent aan de formulehoek + 10 graden |
Maatlijn van de hoekafronding voor rechthoekige plaat
|
Beschrijving |
|
|---|---|
|
1 |
Maatlijn van de hoekafronding voor een rechthoekige dubbele plaat. De hoeken worden met de waarde 0 niet gemaakt. |
Verlenging van de dubbele plaat voor de rechthoekige plaat
|
Beschrijving |
|
|---|---|
|
1 |
Verticale maatlijn van de bovenste rand van het aansluitende onderdeel naar de bovenrand van de dubbele plaat. |
|
2 |
Verticale maatlijn van de onderrand van het aansluitende onderdeel naar de onderrand van de dubbele plaat. |
Maatlijnen van cirkelvormig dubbele plaat
|
Beschrijving |
|
|---|---|
|
1 |
Offset tussen de kolom en de dubbele plaat. |
Diameter van cirkelvormige dubbele plaat
|
Beschrijving |
|
|---|---|
|
1 |
Diameter van de cirkelvormige dubbele plaat. |
Tabblad Onderdelen
Gebruik het tabblad Onderdelen om de positie van de dubbele plaat te definiëren.
Onderdeel
|
Onderdeel |
Beschrijving |
|---|---|
|
Dubbele plaat |
Dikte van de dubbele plaat. |
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Pos.nr. |
Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren. |
Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu . |
|
Materiaal |
Materiaalkwaliteit. |
Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu . |
|
Naam |
De naam die in tekeningen en lijsten wordt weergegeven. |
Tabblad Algemeen
Klik voor meer informatie op de onderstaande koppeling:
Tabblad Berekening
Klik voor meer informatie op de onderstaande koppeling:
Lassen
Klik voor meer informatie op de onderstaande koppeling:
