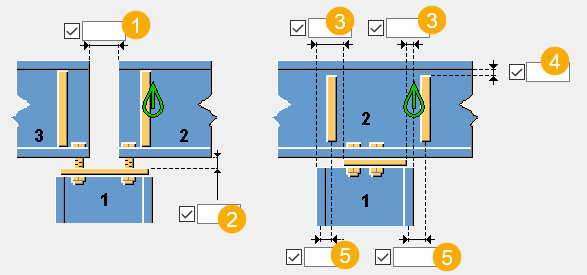

1

Afstand tussen het eerste en het tweede aansluitende onderdeel.

2

Afstand tussen de eindplaat en de aansluitende onderdelen.

3

Eindplaatafstand van de hoofdonderdeelrand.

Positieve waarden verplaatsen de eindplaatranden dichter naar de kolomas en verkleinen zo de plaatgrootte. Bij een negatieve waarde wordt de plaat groter.

De standaardwaarde is 10 mm.

4

Een opening tussen de schotjes en aansluitende liggerflens. De standaardwaarde is 0 mm.

5

Positie van de schotjes.

De schotjes worden standaard op hetzelfde vlak als kolomflenzen geplaatst. Positieve offsetwaarden verplaatsen schotjes naar rechts en negatieve naar links.

De breedte wordt standaard gedefinieerd door de horizontale de randafstanden van de boutgroep en de hoogte wordt gedefinieerd door de randafstanden van de plaat vanaf de linker en rechter rand van de kolom.

De standaardwaarde voor de dikte van de eindplaat is 0,5*de boutdiameter.

Voer een waarde voor de dikte in om de schotjes te maken. Als u geen waarde invoert, worden er geen schotjes gemaakt.

• Dikte: De standaardwaarde voor de dikte van het schotje is 1,5*dikte van het liggerlijf van de aansluitende ligger naar boven afgerond op: 8, 10, 12, 16, 20, 25, 30, 35, 40, 45, enzovoort.

• Breedte: Als de breedte niet wordt opgegeven, wordt de breedte van een schotje gebaseerd op de flensbreedte.

• Hoogte: gelijk aan de afstand tussen de flenzen van de aansluitende ligger.

Volgplaten zijn kleine rechthoekige platen die als ringen tussen de boutkop en de aansluitende liggerflens worden gebruikt.

Als er geen dikte wordt gedefinieerd, worden de platen niet gemaakt.

Pos.nr.

Prefix en startnummer voor het positienummer van het onderdeel.

Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.

Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.

Materiaal

Materiaalkwaliteit.

Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.

Naam

De naam die in tekeningen en lijsten wordt weergegeven.

Afwerking

Beschrijft hoe het oppervlak van het onderdeel is behandeld.

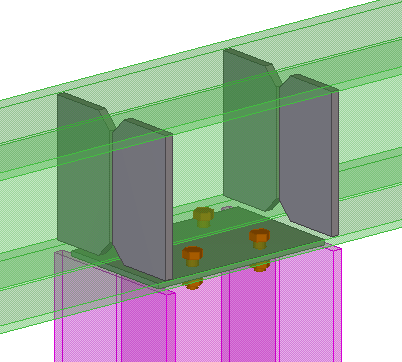

1

Type afwerking en afmetingen.

Als u de optie Geen afwerking selecteert, kan er een clash tussen het schotje en de afronding van het I-profiel voorkomen.

Daarnaast kunt u de afmetingen van de afwerking verticaal en horizontaal definiëren. Als u een boogvormige afwerking selecteert, is de horizontale maatlijn de radius en de verticale maatlijn heeft geen effect.

2

Selecteer of de schotjes loodrecht op of parallel aan de aansluitende liggerflens zijn.

3

Grootte van de opening tot de eindplaat.

Definieer de maximale grootte voor de opening tussen de eindplaat en het aansluitende onderdeel of hoofdonderdeel. Gebruik deze opening wanneer de ligger licht helt om te definiëren of de eindhoek zo klein is dat het uiteinde van de ligger haaks kan zijn.

Als de werkelijke ruimte kleiner is dan deze waarde, blijft het liggereinde recht.

Als de werkelijke ruimte groter is dan deze waarde, wordt het liggereinde gefit aan de eindplaat.

4

Selecteer de eindplaatoriëntatie.

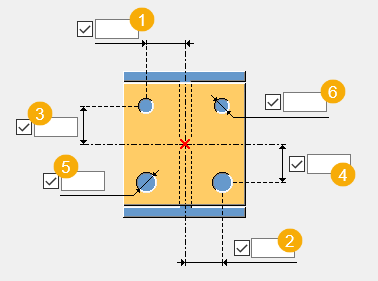

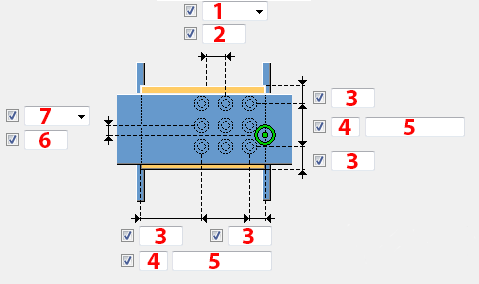

1

Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten.

• Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout.



• Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel.



• Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.



2

Maatlijn voor de verticale positie van de boutgroep.

3

Randafstand bouten.

De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.

4

Aantal bouten.

5

Boutafstand.

Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

6

Maatlijn voor de horizontale positie van de boutgroep.

7

Selecteer hoe de afmetingen voor de horizontale positie van de boutgroep moeten worden gemeten.

• Links: vanaf de linkerrand van het aansluitende onderdeel tot de bout uiterst links.



• Midden: vanaf de hartlijn van het aansluitende onderdeel tot aan de hartlijn van de bouten.



• Rechts: vanaf de rechterrand van het aansluitende onderdeel tot de bout uiterst rechts.



Standaard

Niet zigzagsgewijs

Deze optie kan worden gewijzigd met behulp van AutoDefaults.

Niet zigzagsgewijs

Zigzagtype 1

Zigzagtype 2

Zigzagtype 3

Zigzagtype 4
