Gelast aan kolom (31)

Gelast aan kolom (31) verbindt een ligger met een kolomflens met fittingen en lassen. Er worden schotjes tussen de kolomflenzen gemaakt.

Gemaakte objecten


Situatie	Beschrijving

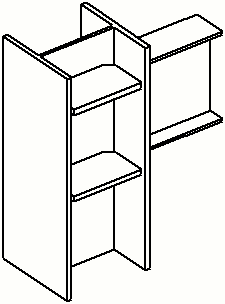

	Ligger gelast aan een kolom. Er worden vier schotjes gemaakt.
	Schuine ligger gelast aan een kolom. Er worden vier schotjes gemaakt.

Selecteer het hoofdonderdeel (kolom).
Selecteer het aansluitende onderdeel (ligger).

De verbinding wordt automatisch gemaakt als het aansluitende onderdeel wordt geselecteerd.


	Onderdeel
	Schotje

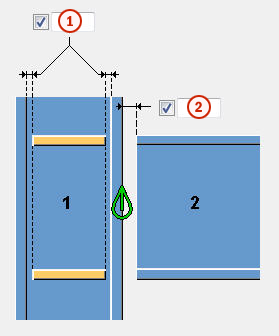

Gebruik het tabblad Afbeelding om de afmetingen en de positie van de schotjes te definiëren.


	Beschrijving
1	Afstand tussen het schotje en de kolomflens.
2	Afstand tussen de kolomflens en de rand van de ligger. U kunt de afstand definiëren als de optie Aangelaste deel aanpassen aan hoofdond. op Standaard of Ja is ingesteld.

Definieer of de aansluitende ligger op de kolom kan worden gefit.

Gebruik het tabblad Onderdelen om de eigenschappen van de schotjes te definiëren.


Onderdeel	Beschrijving	Standaard
Schotjes	Dikte, breedte en hoogte van het schotjes.	Dikte = `16 mm` Breedte = als de breedte niet is gedefinieerd, wordt deze gebaseerd op de breedte van de flens. Hoogte = lijfhoogte van de kolom


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
