Ligger-ligger (129)

Ligger met schotjes (129) verbindt een ligger met een andere ligger met behulp van een met bouten bevestigde en gelaste afschuifklamp. De verbinding kan aan de achterzijde van een U-profiel worden gebruikt. De aansluitende ligger kan vlak of schuin en/of afgeschuind zijn gepositioneerd.

Gemaakte objecten

Afschuifklampen (1 of 2)
Schotje (optioneel)
Coupplaten (optioneel)
Lassen
Bouten
Uitsnijdingen

Gebruiken voor


Situatie	Beschrijving

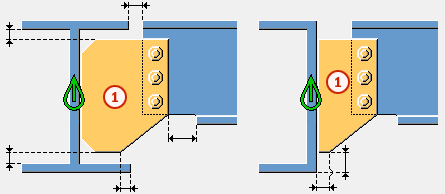

	Afschuifklamp tot volledige diepte.
	Afschuifklamp tot volledige diepte. Het aansluitende onderdeel is schuin en/of afgeschuind.
	Afschuifklamp met een schotje in de ligger.

Volgorde van selectie

Selecteer het hoofdonderdeel (ligger).
Selecteer het aansluitende onderdeel (ligger).

De verbinding wordt automatisch gemaakt als het aansluitende onderdeel wordt geselecteerd.

Onderdeelidentificatiecode


	Onderdeel
1	Afschuifklamp

Opmerking:

Tekla Structures gebruikt waarden in het bestand joints.def om deze component te maken.

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de positie van de afschuifklamp en de uitsparingen in de flens en het lijf van de ligger te definiëren.

Afmetingen

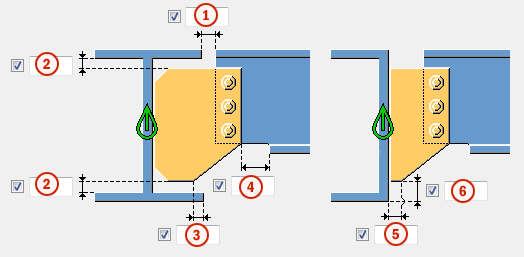

	Beschrijving	Standaard
1	Snijd het aangelaste onderdeel uit. Wanneer het aansluitende onderdeel wordt uitgesneden, ontstaat er een opening tussen het hoofdonderdeel en het aansluitende onderdeel.	`10 mm`
2	Randafstand van de afschuifklamp vanaf de flensrand van het hoofdonderdeel.	`0`
3	Afstand van de hoek van de afschuifklamp tot de rand van de flens van het hoofdonderdeel.
4	Grootte van de strook die wordt gemaakt op de flens van het aansluitende onderdeel. De uitsnijding van de flens wordt gedefinieerd vanaf de rand van de afschuifklamp.	De flens wordt automatisch gestript wanneer de afschuifklamp de flens kruist. `20 mm`
5	Afstand van de rand van het hoofdonderdeel tot de hoek van de afschuifklamp.	`20 mm`
6	Afstand van de onderrand van het hoofdonderdeel tot de onderrand van de afschuifklamp.	`10 mm`

Snede van liggeruiteinde

Hiermee definieert u hoe het uiteinde van de aansluitende ligger wordt uitgesneden.De ligger wordt vanaf de zijkant weergegeven.


Optie	Beschrijving
	Standaard Schuin Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Automatisch Als de aansluitende ligger minder dan 10 graden schuin loopt, wordt het uiteinde van de ligger recht uitgesneden.Anders wordt het uiteinde van de ligger afgeschuind uitgesneden.
	Recht Hiermee snijdt u het uiteinde van de aansluitende ligger recht.
	Schuin Hiermee snijdt u het uiteinde van de aansluitende ligger parallel aan de rand van het hoofdonderdeel.
	Rechte snede dichter bij het lijf van het hoofdonderdeel. Hiermee snijdt u het uiteinde van de aansluitende ligger recht en plaatst u de ligger dichter bij het lijf van het hoofdonderdeel.
	Afgesneden flens Hiermee snijdt u de hoek van de flens aan het uiteinde van de aansluitende ligger.

Uitsnijding in de flens van de ligger

Hiermee definieert u hoe het uiteinde van de flens van de aansluitende ligger wordt uitgesneden.De ligger wordt vanaf de bovenkant weergegeven.


Optie	Beschrijving
	Standaard Schuin Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Schuin Snijdt het einde van de flens schuin.
	Recht Snijdt een deel van de flens vierkant en laat een deel ervan afgeschuind.

Snede van het lijf van de ligger

Hiermee definieert u hoe het uiteinde van het lijf van de aansluitende ligger wordt uitgesneden.De ligger wordt vanaf de bovenkant weergegeven.


Optie	Beschrijving
	Standaard Schuin Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Schuin Hiermee snijdt u het einde van het lijf van de ligger wanneer het einde van de aansluitende ligger wordt afgeschuind.
	Recht Hiermee snijdt u het einde van het rechthoekige lijf wanneer het einde van de aansluitende ligger wordt afgeschuind.

Snede in de onderflens van de ligger


Optie	Beschrijving
	Standaard Raveling Definieer de afmetingen van de raveling. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Raveling Definieer de afmetingen van de raveling. De onderzijde van de aansluitende ligger wordt geraveld als de afschuifklamp de flens kruist.
	Flenssnede Als de afschuifklamp de flens kruist, wordt de flens van de aansluitende ligger uitgesneden aan dezelfde zijde als de afschuifklamp.

Tabblad Platen

Gebruik het tabblad Platen om de grootte, de positie, het aantal en de vorm van de afschuifklamp te definiëren.

Afschuifklamp


Optie	Beschrijving
Plaat gelast/gebout	Dikte en breedte van de afschuifklampplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Afwerking afschuifklamp

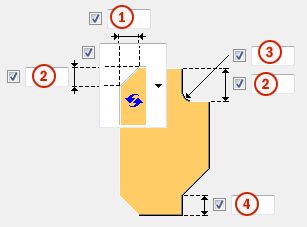

	Beschrijving
1	Horizontale afmeting van de afwerking van de afschuifklamp.
2	Verticale afmeting van de afwerking van de afschuifklamp.
3	Verticale en horizontale afmeting van de afwerking van de afschuifklamp.
4	Verticale afmeting van de onderrand van de afschuifklamp tot de onderste hoek van de afwerking.

Type afwerking


Optie	Beschrijving
	Standaard Lijnvormige afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Bolvormige afwerking
	Holvormige afwerking

Binnenste afwerkingen van de afschuifklamp


	Beschrijving
1	Horizontale afmeting van de afwerking van de afschuifklamp.
2	Verticale afmeting van de afwerking van de afschuifklamp.
3	Radius en de verticale afmetingen van de binnenste afwerking van de afschuifklamp.

Type afwerking


Optie	Optie	Beschrijving
		Standaard Geen afwerking AutoDefaults kan deze optie wijzigen.
		Geen afwerking
		Lijnvormige afwerking
		Bolvormige afwerking
		Holvormige afwerking

Type binnenste afwerking


Optie	Beschrijving
	Standaard Holvormige afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Bolvormige afwerking
	Holvormige afwerking

Positie afschuifklamp

Definieer het aantal en de zijde van de afschuifklampen in verbindingen met één afschuifklamp.


Optie	Beschrijving
	Standaard Afschuifklamp rechts AutoDefaults kan deze optie wijzigen.
	Automatisch De component selecteert automatisch een afschuifklamp aan de linker- of rechterzijde. Wanneer de hoek tussen het hoofdonderdeel en het aansluitende onderdeel kleiner is dan 90 graden, wordt de klamp aan de zijde van het aansluitende onderdeel gemaakt.
	Afschuifklamp rechts
	Afschuifklamp links en rechts
	Afschuifklamp links

Ruimte tussen afschuifklampen


	Beschrijving	Standaard
1	Opening tussen het lijf van het aansluitende onderdeel en de afschuifklamp. Dit is alleen van invloed op verbindingen met twee afschuifklampen.	`0`

Richting afschuifklamp


Optie	Beschrijving
	Standaard Vierkant AutoDefaults kan deze optie wijzigen.
	Automatisch Vierkant
	Afgeschuind De afschuifklamp wordt afgeschuind in de richting van de aansluitende ligger. Beide verticale randen van de afschuifklamp worden parallel uitgesneden aan het einde van de aansluitende ligger.
	vierkant

Tabblad Schotjes

Gebruik het tabblad Schotjes om de maatlijnen van de schotjes, de oriëntatie, de positie en het type te definiëren.

Afmetingen van de schotjes aan de tegenoverliggende zijde


Optie	Beschrijving
Schotje aan andere zijde	Dikte, breedte en hoogte van het schotje aan de tegenoverliggende zijde.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Schotjes maken


Optie	Beschrijving
	Standaard Er worden geen schotjes gemaakt. AutoDefaults kan deze optie wijzigen.
	Volledig Er wordt een volledig schotje gemaakt met dezelfde hoogte als het lijf van het hoofdonderdeel.
	Wordt bepaald door de afschuifklamp. Tekla Structures bepaalt de grootte van het schotje op basis van de grootte van de afschuifklamp. Tekla Structures probeert zo mogelijk de onderranden van het schotje en de afschuifklamp gelijk te houden.
	Gedeeltelijk Er wordt ruimte vrijgehouden tussen het schotje en de onderflens van het hoofdonderdeel.
	Er worden geen schotjes gemaakt.

Opening schotje


	Beschrijving
1	Grootte van de ruimte tussen de flens van het hoofdonderdeel en het schotje.
2	Afstand van de rand van de hoofdonderdeelflens tot de rand van het schotje.

Richting van de schotjes


Optie	Beschrijving
	Standaard Schotjes lopen parallel aan het aansluitende onderdeel. AutoDefaults kan deze optie wijzigen.
	Schotjes staan haaks op het hoofdonderdeel.
	Schotjes lopen parallel aan het aansluitende onderdeel.

Afwerkingsmaatlijnen


	Beschrijving
1	De horizontale maatlijn van de afwerking.
2	De verticale maatlijn van de afwerking.

Type afwerking


Optie	Beschrijving
	Standaard Lijnvormige afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Bolvormige afwerking
	Holvormige afwerking

Tabblad Bouten

Gebruik het tabblad Bouten om de eigenschappen van de bouten die de afschuifklamp met het aansluitende onderdeel verbinden te definiëren.

Maatlijnen van de boutgroep

De afmetingen van de boutgroep zijn ook van invloed op de grootte en vorm van de afschuifklamp.

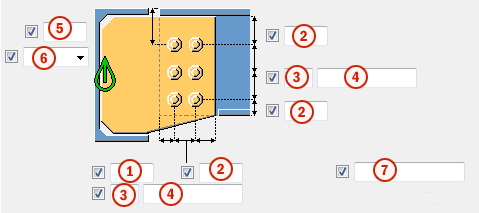

	Beschrijving
1	Maatlijn voor de horizontale positie van de boutgroep.
2	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
3	Aantal bouten.
4	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
5	Maatlijn voor de verticale positie van de boutgroep.
6	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.
7	Definieer welke bouten uit de boutgroep worden verwijderd. Voer de boutnummers in van de bouten die moeten worden verwijderd en scheid de nummers met een spatie. Boutnummers lopen van links naar rechts en van boven naar beneden.

Zigzagsgewijze plaatsing van bouten


Optie	Beschrijving
	Standaard Niet zigzagsgewijs AutoDefaults kan deze optie wijzigen.
	Niet zigzagsgewijs
	Zigzagtype 1
	Zigzagtype 2
	Zigzagtype 3
	Zigzagtype 4

Oriëntatie van boutgroep


Optie	Beschrijving
	Standaard Vierkant AutoDefaults kan deze optie wijzigen.
	Automatisch Vierkant
	Geschrankt Bouten worden zigzagsgewijs geplaatst in de richting van het aansluitende onderdeel.
	Vierkant De vierkante boutgroep wordt horizontaal gepositioneerd.
	Afgeschuind Vierkante boutgroep loopt schuin in de richting van het aansluitende onderdeel.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Tabblad Raveling

Gebruik het tabblad Raveling om automatisch ravelingen voor de aansluitende liggers te maken en de eigenschappen van de raveling te definiëren. Het tabblad Raveling bestaat uit twee delen: automatische eigenschappen (bovenste deel) en handmatige eigenschappen (onderste deel). Automatische en handmatige ravelingeigenschappen werken onafhankelijk van elkaar.

Automatische raveling

Automatische raveling heeft betrekking op de boven- en onderflens.

Vorm van de raveling

Automatische raveling wordt ingeschakeld zodra u een vorm van raveling hebt geselecteerd.


Optie	Beschrijving
	Standaard Hiermee maakt u ravelingen op de aansluitende ligger. AutoDefaults kan deze optie wijzigen.
	Hiermee maakt u ravelingen op de aansluitende ligger. De uitsparingen staan haaks op het hoofdliggerlijf.
	Hiermee maakt u ravelingen op de aansluitende ligger. De uitsparingen staan haaks op het lijf van de aansluitende ligger.
	Hiermee maakt u ravelingen op de aansluitende ligger. De verticale zijde van de uitsparing staat haaks op de hoofdligger en de horizontale zijde staat haaks op de aansluitende ligger.
	Hiermee schakelt u de automatische raveling uit.

Grootte van de raveling


Optie	Beschrijving
	Standaard De grootte van de raveling wordt gemeten vanaf de rand van de flens van de hoofdligger en vanaf de onderkant van de bovenflens van de hoofdligger. AutoDefaults kan deze optie wijzigen.
	De grootte van de raveling wordt gemeten vanaf de rand van de flens van de hoofdligger en vanaf de onderkant van de bovenflens van de hoofdligger.
	De grootte van de raveling wordt gemeten vanaf de hartlijn van de hoofdligger en vanaf de bovenflens van de hoofdligger.

Voer de horizontale en verticale waarden in voor de uitsparingen.

Vorm van de uitsparing in de flens


Optie	Beschrijving
	Standaard De flens van de aansluitende ligger wordt parallel aan de hoofdligger gesneden. AutoDefaults kan deze optie wijzigen.
	De flens van de aansluitende ligger wordt parallel aan de hoofdligger gesneden.
	De flens van aansluitende ligger wordt haaks gesneden.

Afronding van de afmeting van de raveling

Gebruik de opties voor de afronding van de ravelingafmeting om te definiëren of de maten naar boven worden afgerond. Zelfs als afronding van de afmeting is ingeschakeld, wordt de afmeting alleen afgerond als dit nodig is.


Optie	Beschrijving
	Standaard De afmeting van de raveling wordt niet afgerond. AutoDefaults kan deze optie wijzigen.
	De afmeting van de raveling wordt niet afgerond.
	De afmeting van de raveling wordt afgerond. Voer de horizontale en verticale waarden in voor de afronding.

De afmetingen worden naar boven afgerond op het eerstvolgende veelvoud van de opgegeven waarde. Als de eigenlijke maat 51 is en u een afronding van 10 invoert, wordt de afmeting naar boven afgerond op 60.

Positie van de raveling


Optie	Beschrijving
	Standaard Hiermee maakt u de uitsparing onder de flens van de hoofdligger. AutoDefaults kan deze optie wijzigen.
	Hiermee maakt u de uitsparing onder de flens van de hoofdligger.
	Hiermee maakt u de uitsparing boven de flens van de hoofdligger.

Afwerking van de raveling


Optie	Beschrijving
	Standaard De raveling wordt niet afgewerkt. AutoDefaults kan deze optie wijzigen.
	De raveling wordt niet afgewerkt.
	Hiermee maakt u een raveling met een lijnvormige afwerking.
	De raveling wordt afgeschuind aan de hand van de ingevoerde radius.

Voer de radius voor de afwerking in.

Handmatige raveling

Gebruik handmatige raveling wanneer een onderdeel dat niet bij de verbinding hoort een conflict veroorzaakt met de aansluitende ligger. Als u handmatige raveling gebruikt, worden uitsparingen gemaakt op basis van de ingevoerde waarden in de velden van het tabblad Raveling. U kunt verschillende waarden gebruiken voor de boven- en onderflens.

Zijde van de raveling in de flens

De zijde van de raveling in de flens definieert aan welke zijde van de ligger de raveling wordt gemaakt.


Optie	Beschrijving
	Standaard Hiermee maakt u een raveling aan beide zijden van de flens. AutoDefaults kan deze optie wijzigen.
	Automatisch Hiermee maakt u een raveling aan beide zijden van de flens.
	Hiermee maakt u een raveling aan beide zijden van de flens.
	Hiermee maakt u een raveling aan de voorzijde van de flens.
	Hiermee maakt u een raveling aan de achterzijde van de flens.

Vormen van de raveling in de flens

De vorm van de raveling in de flens definieert de vorm van de raveling in de liggerflens.


Optie	Beschrijving
	Standaard De hele flens van de aansluitende ligger wordt zo ver uitgesneden als u hebt gedefinieerd. AutoDefaults kan deze optie wijzigen.
	Automatisch De hele flens van de aansluitende ligger wordt zo ver uitgesneden als u hebt gedefinieerd. De standaarddiepte voor de raveling is twee keer de dikte van de aansluitende flens. De uitsparing is altijd net zo groot als de totale breedte van de aansluitende flens.
	Hiermee maakt u een raveling in de flens. Als u geen horizontale maat opgeeft, wordt er een raveling van 45 graden gemaakt.
	Hiermee maakt u uitsparingen in de flens op basis van standaardwaarden, tenzij u waarden opgeeft in de velden 1en 2.
	De flens wordt niet uitgesneden.
	Hiermee maakt u uitsparingen in de flens op basis van de waarde in het veld 1 zodat deze gelijk loopt met het lijf.
	Hiermee maakt u uitsparingen in de flens op basis van de waarde in de velden 1 en 2.

Diepte van de raveling in de flens


Optie	Beschrijving
	Standaard Diepte van de raveling in de flens. AutoDefaults kan deze optie wijzigen.
	Diepte van de raveling in de flens.
	Diepte van de raveling in de flens op basis van een maat vanaf de hartlijn van het lijf van de aansluitende ligger tot de rand van de raveling.

Voer de waarde in voor de diepte van de raveling in de flens.

Afmeting van de uitsnijding


	Beschrijving	Standaard
1	Afmetingen voor de horizontale flensuitsnijdingen.	`10 mm`
2	Afmetingen voor de verticale flensuitsnijdingen.	De opening tussen de rand van de raveling en de flens van de ligger is gelijk aan de afronding van het hoofdonderdeel. De hoogte van de raveling wordt naar boven afgerond op `5 mm`.

Tabblad Coup

Gebruik het tabblad Haunch om de coupplaten en de afwerking voor de flenzen van de aansluitende ligger te definiëren.

Coupplaten


Optie	Beschrijving
Plaat boven	Dikte, breedte en hoogte van de bovenste coupplaat.
Plaat onder	Dikte, breedte en hoogte van de onderste coupplaat.


Optie	Beschrijving	Standaard
Pos. nr.	Prefix en startnummer voor het positienummer van het onderdeel.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de instelling Componenten in Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de instellingen Componenten in Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Afschuining van coupplaten


	Beschrijving
1	Breedte van de afwerking van de bovenste coupplaat.
2	Hoogte van de afwerking van de bovenste coupplaat.
3	Hoogte van de afwerking van de onderste coupplaat.
4	Breedte van de afwerking van de onderste coupplaat.

Coupplaat maken


Optie	Beschrijving
	Standaard Indien nodig worden er aan de bovenzijde en onderzijde coupplaten gemaakt. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Automatisch De coupplaat wordt gemaakt aan de bovenzijde, onderzijde of aan beide zijden, indien nodig.
	Er worden coupplaten gemaakt aan de bovenzijde en onderzijde. Als u één plaat wilt maken, typt u `0` in het veld dikte (d) voor de plaat die u niet nodig hebt (plaat aan de bovenzijde of onderzijde).
	Er worden geen coupplaten gemaakt.

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
