U kunt niveaus en ruimten tussen aanzichten uit een referentiemodel importeren. Als u al niveaus en ruimten tussen aanzichten in het Hiërarchie naar gebouwen- dialoogvenster hebt, worden ze vervangen door de niveaus en ruimten tussen aanzichten die u importeert.

1. Als het referentiemodel waaruit u de niveaus en ruimten tussen aanzichten wilt importeren al in uw model zit, gaat u naar stap 4.

   Als u een referentiemodel wilt invoegen in uw model, klikt u op Bestand > Importeren > Invoegen referentiemodel.

2. In het Model toevoegen-dialoogvenster klikt u op Bladeren om het referentiemodel van de lijst te selecteren of gebruik de toepasselijke selectiebox om uit het model te selecteren.

3. Klik op Model toevoegen.

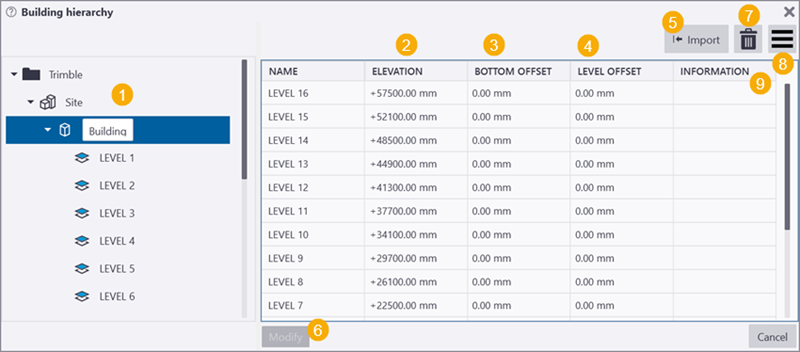

4. Klik op het lint op Beheren > Hiërarchie naar gebouwen om het dialoogvenster Hiërarchie naar gebouwen te openen.

5. Klik op de knop Importeer in het Hiërarchie naar gebouwen-dialoogvenster.

6. Selecteer het referentiemodel waaruit u de niveaus en ruimten tussen aanzichten wilt importeren.

7. Selecteer het laagste niveau dat uit de gebouwhiërarchie is geïmporteerd, een niveau of een ruimte tussen aangezichten.

8. Klik op Importeren.

   Als het model al een gebouwhiërarchie heeft, geeft Tekla Structures een dialoogvenster over het vervangen van de bestaande hiërarchie weer.

   Als u op Vervangen klikt, worden de niveaus en ruimten tussen aangezichten als volgt vervangen:

   • Als u in Laagste niveau om uit hiërarchie naar gebouwen te importeren Niveau hebt geselecteerd, worden niveaus vervangen door de geïmporteerde niveaus.

   • Als u in Laagste niveau om uit hiërarchie naar gebouwen te importeren Ruimte tussen aanzichten hebt geselecteerd, worden zowel niveaus als ruimten tussen aangezichten vervangen door de geïmporteerde niveaus en ruimten tussen aangezichten.

   De geïmporteerde niveaus en ruimten tussen aanzichten worden in het dialoogvenster Hiërarchie naar gebouwen weergegeven. Om ze in het model zichtbaar te maken, moet u zorgen dat u Hiërarchie naar gebouwen en Ruimte tussen aanzichten hebt geselecteerd in de weergave-instellingen en klikt u op Aanzichteigenschappen > Weergave.

Niveaus zijn horizontale vlakken op een gespecificeerde hoogte binnen een gebouw.

1. Klik in het lint op Beheren > Niveau.

   Tekla Structures geeft de niveau-eigenschappen weer in het eigenschappenvenster.

2. Wijs een punt aan op de niveauverdieping in het model of voer de verdieping in het eigenschappenvenster in en klik in het eigenschappenvenster op de knop In model invoegen.

3. Om een ander niveau te maken, wijst u een ander punt aan. Druk op Esc om te stoppen met het maken van niveaus.

Ruimten tussen aanzichten zijn volumes die bepaalde functies zoals een kamer in een gebouw leveren. Een ruimte wordt automatisch aan het dichtstbijzijnde onderliggende niveau gekoppeld. Niet-toegewezen ruimten tussen aanzichten zijn ruimten tussen aanzichten die niet aan een niveau zijn toegewezen.

1. Klik op het lint op Beheren > Tussenruimte.

   Tekla Structures geeft de ruimte-eigenschappen weer in het eigenschappenvenster.

2. Wijs het eerste grenspunt voor de ruimte in het model aan.

3. Wijs het tweede grenspunt voor de ruimte aan.

4. Wijs het volgende grenspunt voor de ruimte aan.

5. Klik op de middelste muisknop om de ruimte te maken.

De gemaakte ruimtes worden weergegeven in het dialoogvenster Hiërarchie naar gebouwen onder de niveaus waaraan ze zijn gekoppeld.

U kunt niveaus en ruimten tussen aanzichten in het dialoogvenster Hiërarchie naar gebouwen of het eigenschappenvenster beheren.

U kunt de Organisator gebruiken om de door u gedefinieerde hiërarchie naar gebouwen weer te geven.

1. Klik op het lint op Beheren > Hiërarchie naar gebouwen om het dialoogvenster Hiërarchie naar gebouwen te openen.

2. Klik op het tabblad Beheren op Organisator.

3. Selecteer Synchroniseren in het dialoogvenster dat wordt geopend om de gebouwhiërarchie te verzenden naar Organisator.

   De hiërarchie naar gebouwen wordt aan het bovenste deel van de sectie Categorieën weergegeven en heeft een groen pictogram .

   Wanneer u wijzigingen in het dialoogvenster Hiërarchie naar gebouwen aanbrengt, moet u synchroniseren Organisator om de wijzigingen te verzenden naar Organisator.

4. Zo nodig kunt u handmatig wijzigingen in de niveaus aanbrengen, bijvoorbeeld merken naar een andere niveau verplaatsen.

   Selecteer het merk in het model, klik met de rechtermuisknop op de gewenste niveau in Organisatoren klik op het commando Verplaats de geselecteerde objecten. Synchroniseren Organisator.

   U kunt de wijzigingen verwijderen die u handmatig hebt gemaakt. Selecteer de categorie, klik op en selecteer Handmatige wijzigingen beheren. Selecteer de handmatig toegevoegde objecten die met of zijn gemarkeerd, klik met de rechtermuisknop en selecteer Handmatige wijzigingen verwijderen. Synchroniseren Organisator.
