Unitechnik-versie

Selecteer de Unitechnik-versie.

Maken van

Selecteer welke onderdelen of betonelementen worden geëxporteerd.

• Geselecteerde betonelementen

  Alleen betonelementen die een of meer onderdelen in het model hebben geselecteerd, worden geëxporteerd. Elk betonelement heeft één uitvoerbestand. Selecteer Op betonelement-ID of Op betonelementpositie.

• Alle onderdelen

  Alle betonelementen worden geëxporteerd. Elk betonelement heeft één uitvoerbestand. Selecteer Op betonelement-ID of Op betonelementpositie.

• Geselecteerde onderdelen (afzonderlijk)

  Alleen de geselecteerde betonnen onderdelen (ook instortvoorzieningen en isolatieonderdelen die bij het geselecteerde onderdeel horen) worden geëxporteerd. Elk onderdeel heeft één uitvoerbestand.

• Geselecteerde betonelementen verenigd

  Geselecteerde onderdelen die tot één betonelement behoren, worden samen in één uitvoerbestand gegroepeerd en geëxporteerd. Selecteer Op betonelement-ID of Op betonelementpositie.

• Geselecteerde merken

  Deze optie wordt in de meeste gevallen aanbevolen. Alle geselecteerde merken worden geëxporteerd. Eén merk is gelijk aan één betonelement en heeft één uitvoerbestand. Selectie van submerken is ook toegestaan.

• Betonelementen in de lijst

  Selecteer de te exporteren betonelementen in Betonelementposities in de lijst die u invoert.

• Op betonelement-ID

  Elk betonelement heeft zijn eigen uitvoerbestand.

• Op betonelementpositie

  Identieke betonelementen delen een uitvoerbestand.

Onderdelen uitgesloten van export (klasse of naam)

Als u sommige onderdelen niet wilt exporteren, voert u de klassen of namen van deze onderdelen in. U kunt ook staven met deze instelling uitfilteren. Onderdelen met klassen in deze lijst worden niet worden geëxporteerd.

Pad naar map

Definieer waar de exportbestanden worden opgeslagen. De standaardmap is .\UT_Files onder de huidige modelmap.

Bestandsnaam

Verlenging

Selecteer de naam van het uitvoerbestand in de lijsten en geef de bestandsextensie op.

U kunt maximaal vijf strings gebruiken om de exportbestandsnamen te genereren. Selecteer opties in de lijsten, definitiewaarden of attributen en een optionele beperking van de stringlengte. U kunt het vak leeg laten als u niet alle vijf de strings nodig hebt. U kunt het scheidingspunt (.), de streep (-) of het onderstrepingsteken (_) tussen de strings gebruiken.

• Proj.nr. is het nummer van het project.
• Proj.naam is de naam van het project.

• CU-nr. is het merkpositienummer van het hoofdonderdeel van het betonelement.

• Fase is de huidige fase.

• CU-pos. is de merkpositie van het hoofdonderdeel van het betonelement.

• ACN is het merkcontrolenummer. Als u merkcontrolenummers wilt genereren, gaat u naar het tabblad Tekeningen & Lijsten en klikt u op Nummering > Controlenummers toewijzen.

• Onderdeel-ID is het ID-nummer dat tien tekens lang is. Als het ID-nummer geen tien tekens lang is, worden nullen vóór het ID-nummer geplaatst zodat het tien tekens lang wordt. ID-nummer 456999 wordt bijvoorbeeld 0000456999.

• Teller voegt een volgnummer aan het einde van de bestandsnaam toe als de naam al bestaat.

• Andere opties zijn Datum, Tijd, Datum-Tijd, UDA, Tekst, Template en Project-UDA.

  Datum, Datum-Tijd en Tijd gebruiken de notatie jjjj-mm-dd-hh-mm.

  Template betekent een templateattribuut. UDA en Template worden altijd van het hoofdonderdeel gelezen.

Definieer ook de bestandsextensie. Standaard is het Tekst en uni. U kunt een andere optie in de lijst selecteren.

Bestandsindeling

De notatie (lengte) van de naam van het uitvoerbestand en bestandsextensie. Nummers geven de lengte van de uitvoerstring weer. Als de naam langer is dan de geselecteerde optie, wordt deze afgekapt.

Map openen na export

Selecteer of de map waarin het uitvoerbestand wordt opgeslagen na de export wordt geopend.

Structuur uitvoerbestand

De structuur van het geëxporteerde bestand (plaatdatum en layeronderdeel).

In de meeste gevallen hoeft u deze instelling niet te gebruiken.

• Meerdere lagen

  Eén SLABDATE-blok met N layers. Elk betonelement heeft zijn eigen LAYER-blok. Instortvoorzieningen, wapening en isolaties behoren tot één betonnen onderdeel en worden naar het gerelateerde LAYER-blok geëxporteerd.

  Als de layers niet correct worden gedefinieerd, leidt dat tot een fout.



• Single layer, 1 slabdate, 1 part

  Elk betonelement heeft zijn eigen SLABDATE-blok, geen LAYER-blokken.



• Single layer, n slabdate, n parts

  Betonelementen met gelijke geometrie worden in één SLABDATE-blok verzameld. Er worden geen LAYER- of LOT-blokken gedefinieerd. Instortvoorzieningen, wapening en isolatie die tot een betonelement met dezelfde geometrie behoren, worden in één SLABDATE-blok verzameld en geëxporteerd.



• Single layer, 1 slabdate, n parts

  Alle vergelijkbare wandschillen worden binnen één SLABDATE-blok in plaats van in een apart SLABDATE-blok per wandschil gedefinieerd. De optie is handig bij het exporteren van speciale instortvoorzieningen.

• Gecombineerd, n slabdate, 1 onderdeel

  Een gecombineerde export die meer dan één betonelement kan bevatten. De geëxporteerde betonelementen worden naast elkaar geplaatst volgens de opeenvolgende logica die op het tabblad Pallet wordt gedefinieerd.

• Single layer, 1 slabdate, n steelmats

  Exporteert alleen het hoofdonderdeel van het betonelement als slabdate en netten en instortvoorzieningen van gehele betonelementen in één regel in de export van de X-asrichting met een opening van 1 mm ertussen.

• 1 plaatdatum, gescande lagen

  Exporteer elementlayers in dezelfde volgorde als ze in het model zijn gemodelleerd. Meerdere onderdelen op hetzelfde niveau worden als één layer herkend.

Eerste geëxporteerde laag

Selecteer welk onderdeel in de eerste LAYER wordt geëxporteerd. Met deze optie kunt u definiëren welke wandschil eerst op de pallet wordt gepositioneerd.

De opties zijn:

• Hoofdonderdeel (van betonelement)

• Grootste onderdeel

• Zwaarste onderdeel

Rekening houden met splitsdikte laag

Selecteer hoe de layers van het betonelement worden geëxporteerd. Deze opties zijn beschikbaar wanneer u Structuur uitvoerbestand op Meerdere lagen hebt ingesteld.

• Nee

  Het betonelement wordt als één volume geëxporteerd.

• Ja

  De handmatige layers die op het tabblad Unitechnik in de gebruikersattributen van een onderdeel zijn ingesteld, worden gebruikt en het betonelement wordt in twee of drie layers geëxporteerd.

Leeg symbool in geëxporteerd bestand

Selecteer het lege symbool dat in het exportbestand moet worden gebruikt.

Een voorbeeld met '_'-symbool:

Een voorbeeld met ' '-symbool:

Rotatie

Selecteer de scanrichting die definieert welke zijde van het hoofdonderdeel naar de palletbasis is gericht. Unitechnik-export gebruikt scanlayers om de geometrie van alle onderdelen in een betonelement te verkrijgen.

De scanrichting is afhankelijk van het vlak van het hoofdonderdeel van het betonelement. Een vloerpaneel wordt van beneden naar boven gescand. Een muurpaneel en een kolom worden van de ene naar de andere zijde gescand. De positie en richting van een basisvorm van het geëxporteerde betonelement zijn afhankelijk van de rotatie.

U kunt het gebruikersattribuut van het oppervlakobject Gebruik oppervlak als palletbasis gebruiken om het object te oriënteren zonder de stortzijde of rotatie in exportinstellingen te wijzigen.

U kunt de oppervlakteobject-richting van de pallet uitlijnen-UDA gebruiken, dat het element in het vlak roteert zodat de geselecteerde zijde naar de Y-as van de pallet is gericht en uitlijnt met de X-as van de pallet. Deze functie overschrijft alle andere rotatie-instellingen.

De export controleert ook op de PALLET_ROTATION UDA die door de tool voor de dubbele wanddetails wordt geschreven en roteert het element respectievelijk 90 graden naar links of rechts.

Nee

Vloer: Onderzijde tot boven

Wand: Voor- naar achterzijde (volgens de modelleerrichting)

Kolom: Zijkant tot zijkant

180

Vloer: Boven tot onderzijde

Wand: Achter tot voorzijde

Kolom: Van een zijde naar de tegenoverliggende zijde

+90º rondom X

Vloer: Van links naar de rechterzijde

Wand: Boven tot onderzijde

Kolom: Zijkant tot zijkant

-90º rondom X

Vloer: Van rechts naar de linkerzijde

Wand: Onderzijde tot boven

Kolom: Van een zijde naar de tegenoverliggende zijde

-90º rondom Y

Vloer: Achter tot voorzijde

Wand: Van rechts naar de linkerzijde

Kolom: Boven tot onderzijde

Met de optie Stortzijde hangt de scanrichting af van de gedefinieerde stortzijde, zodat de tegenovergestelde zijde zich naar de pallet richt.

Voorbeelden van rotatie:

• Onjuist scanvlak (vanaf de rechterzijde naar de linkerzijde):



• Juiste scanvlak (van achteren naar voren):



Extra rotatie

Selecteer de rotatie rond de z-as en daarmee de rotatie van het pallet. De x-as heeft nog steeds dezelfde richting, maar de x- en y-richting zijn gewijzigd.

Stel Teken palletas in op Ja op het tabblad Pallet om het werkelijke coördinatensysteem weer te geven.

• Nee

  Geen extra rotatie.

• X Y omdraaien

  Verwissel x-as en y-as.

• X=max(X_dim,Y_dim) hoofdonderdeel

  X-as gaat door de langere zijde van het hoofdonderdeel.

• X=min(X_dim,Y_dim) hoofdonderdeel

  X-as gaat door de kortere zijde van het hoofdonderdeel.

• X=max(X_dim,Y_dim) betonelement

  De X-as gaat door de langere zijde van het betonelement.

• X=min(X_dim,Y_dim) betonelement

  De X-as gaat door de kortere zijde van het betonelement.

• +90º rondom Z

  Roteert x- en y-as rond de z-as met 90 graden.

• -90º rondom Z

  Roteert x- en y-as rond de z-as met -90 graden.

• 180º rondom Z

  Roteert x- en y-as rond de z-as met 180 graden.

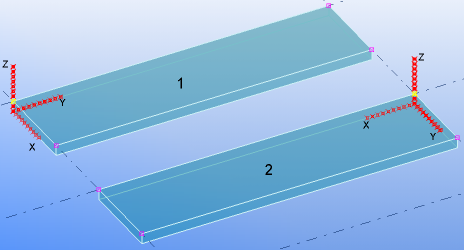

In het volgende voorbeeld wordt het coördinatensysteem zonder rotatie en zonder extra rotatie-instellingen weergegeven. Paneel 1 heeft de z-as parallel aan de korte zijde ingesteld. In de Unitechnik-indeling is het niet correct, dus het coördinaten systeem moet worden geroteerd. Met paneel 2 wordt een rotatie van 90 graden rond de z-as weergegeven.

Automatisch roteren op pallet

Selecteer of u het coördinatensysteem voor exporteren +90° of -90° wilt roteren wanneer de elementbreedte de palletbreedte overschrijdt of wanneer de elementbreedte de elementlengte overschrijdt of om het element automatisch op pallet te roteren.

Met de optie Automatisch roteren op pallet wordt het element geroteerd op basis van een vaste set regels die definiëren dat de langere rand zonder uitsnijdingen of instortvoorzieningen zich aan de onderrand van de pallet bevindt. Voor de optie Automatisch roteren op pallet kunt u ook selecteren of de standaard rotatierichting is ingesteld Op lange gelijkmatige rand (rechtsom) of Op lange gelijkmatige rand (linksom).

Scan positie

De elementcontour, uitsnijdingen en lijnattributen worden gedefinieerd door het betonelement in de scanrichting te scannen die door de bovenstaande rotatie-instellingen worden gedefinieerd. Een scanvlak werkt als een doorsnede zonder vensterdiepte. De exportapplicatie gebruikt één of twee scanvlakken voor elk onderdeel dat in het geëxporteerde betonelement is opgenomen (ongeacht de structuurinstelling van het uitvoerbestand).

De offset is naar het midden van het paneel vanaf het scanvlak gericht, maar kan een positieve of negatieve waarde zijn.

Het aantal scanlagen is afhankelijk van de geselecteerde scanpositie. Elk object van het betonelement wordt in een richting gescand.

Selecteer de positie waarin alle onderdelen worden gescand. Elk onderdeel wordt afzonderlijk gescand. Het scanvlak is parallel aan het basisvormvlak.

• Onder- en bovenzijde



  Twee scanvlakken aan de boven- en onderzijde van het gescande onderdeel.

• Alleen onderzijde



  Eén scanvlak aan de onderzijde.

• Alleen bovenzijde



  Eén scanvlak aan de bovenzijde.

• Alleen midden



  Eén scanvlak in het middelpunt van het gescande onderdeel.

• Boven, onder en midden



  Drie scanvlakken: één aan de bovenzijde, één aan de onderzijde en één in het middelpunt van het gescande onderdeel.

Als u de positie van het exacte scanvlak wilt verplaatsen, gebruikt u hieronder de vakken Offset scanpositie om de begin- en eindoffset te definiëren.

Voeg CONTOUR-lagen samen

U kunt slechts een scanlaag exporteren. Met twee gescande lagen moeten ze worden samengevoegd tot een laag.

• Snijpunt

  Maakt polygoonsnijpunt van twee contourgeometrieën.



  1. Eerste gescand layer
  2. Tweede gescand layer
  3. Layer

• Samenvoeging

  Maakt polygoonsamenvoeging van twee contourgeometrieën.



Sparingen exporteren

Als u een uitsnijdingsexport wilt voorkomen, selecteert u Nee.

Selectie uitsluiten sluit de gemodelleerde uitgesneden onderdelen die u door klasse of naam definieert van de export uit.

Alleen geselecteerde neemt de uitgesneden onderdelen die u door klasse of naam definieert in de export op.

Voeg CUTOUT-lagen samen

Hetzelfde als Exporteer contour, maar alleen voor gaten.

Sparingen samenvoegen

Selecteer hoe u overlappende uitsnijdingen wilt samenvoegen. U kunt selecteren of u een grote sparing wilt exporteren die door kleinere sneden als aparte uitsnijdingen worden gemaakt. De opties zijn:

1. Samengevoegd tot één sparing



2. Niet-samengevoegde, overlappende sparingen



3. Niet-samengevoegde sparingen zonder overlapping



Breid contour uit en voeg bekisting toe

Selecteer of u de contour op basis van uitstekende wapening of instortvoorzieningen wilt verlengen. Deze instelling verlengt de contour en voegt extra instortvoorzieningen voor bekisting aan het verlengde gebied toe.

Bekisting wordt niet toegevoegd als er al een instortvoorziening met dezelfde geometrie is.

De contour wordt niet verlengd voor instortvoorzieningen van elektraleidingen.

Naam voor aanvullende bekisting (instortvoorziening)

Definieer een naam voor de instortvoorziening.

Exporteer geometrie

Selecteer of de geometrie van het geëxporteerde onderdeel (betonnen contour, uitsnijding, instortvoorziening) als polygonen of lijnen wordt weergegeven.

Geëxporteerde polygonen:

Geëxporteerde lijnen:

Selecteer of u ronde gaten als cirkels (K) of polygonen/lijnen wilt exporteren.

Dubbele wand gedraaid

Selecteer of de eerste schil van een dubbele wand op de pallet wordt gedraaid. Deze vereiste is afhankelijk van het ontvangende hoofdcomputersysteem. De opties zijn:

Nee, één coördinatensysteem: Geëxporteerd als in het model, schil 1 vooraan, schil 2 in de achtergrond.

Ja, draai schil 1: De schil 1 heeft een offset door de palletbreedte in de y-richting (op het tabblad Validatie gedefinieerd) en is omgekeerd rondom de x-as.

Ja, draai schil 1 - vaste rand omhoog: Dit is bedoeld voor speciale machines.

Normale instortvoorzieningen

Selecteer welke onderdelen als instortvoorzieningen beschouwd. Instortonderdelen worden in het MOUNPART-blok geëxporteerd.

Als het blok met instortvoorzieningen uit verschillende onderdelen bestaat, is het nuttig om alle instortvoorzieningsonderdelen in één submerkblok te combineren en vervolgens als submerk aan een betonelement of betonnen schilsubmerk toe te voegen. Instortvoorzieningen van enkelvoudige onderdelen kunnen eenvoudig aan een betonelement worden toegevoegd.

• Geselecteerde + staal

  Alle klassen die in het vak Klasse instortvoorzieningen worden weergegeven, worden als instortvoorzieningen beschouwd. Alle stalen onderdelen worden ook als instortvoorzieningen beschouwd, tenzij ze van de export zijn uitgesloten.

• Geselecteerde

  Klassen die in het vak Klasse instortvoorzieningen worden weergegeven, worden alleen als instortvoorzieningen beschouwd.

• Geen export

  Negeert het vak Klasse instortvoorzieningen en exporteert alle stalen onderdelen als standaardonderdelen.

• Geselecteerd (ook wapening) + staal

  Alle onderdelen en wapeningsstaven die in het vak Instortvoorzieningsklassen of -namen zijn weergegeven, worden als instortvoorzieningen beschouwd en als lijnen geplot. Ook de omtrek kan worden gebruikt. Alle stalen onderdelen worden ook als instortvoorzieningen beschouwd.

Instortvoorzieningsklassen of -namen

Voer de klassen of namen van de instortvoorzieningen in.

Exporteer elementen

Selecteer hoe de 2D-geometrie van instortvoorzieningen en de stalen blokken worden geëxporteerd.

Instortvoorzieningen worden als onderdelen geëxporteerd. Alle ingesloten lassen en merkrelaties worden genegeerd.

Gelaste instortvoorzieningen en het merkblok worden als één onderdeel met de omtrekgeometrie van het gehele submerk geëxporteerd.

Alleen het hoofdonderdeel van het ingesloten blok of het ingesloten merk wordt geëxporteerd.

Het hoofdonderdeel van het ingesloten blok dat in de x-richting wordt verlengd om alle onderdelen van het ingesloten blok te dekken, wordt geëxporteerd.

Alleen de omtrek rondom het hoofdonderdeel van het ingesloten blok of het ingesloten merk wordt geëxporteerd.

Def-exportcode

Definieer hoe het invoegpunt en de richting voor instortvoorzieningen worden berekend. Mogelijke waarden zijn 0, 1, 2, 3, 11, 12, 21, 22, 23, 31 en 32, 41, 42, 43.

In de meeste gevallen verwijst het invoegmiddelpunt naar het zwaartepunt van het submerk of het hoofdonderdeel van de instortvoorziening, afhankelijk van de instelling Exporteer elementen.

0 = negeert het symbool en gebruikt de instelling van de omtrek voor het submerk op volgens de instelling voor het invoegen van het zwaartepunt (1 - 5), bijvoorbeeld PLATE 0 0 4.

1 = het invoegpunt is het middelpunt van de instortvoorziening en de richting is parallel aan de langste zijde van de geëxporteerde instortvoorzieningsgeometrie. De standaard is 1.

2 = het invoegpunt is het middelpunt van de instortvoorziening en de richting is parallel aan de kortste zijde van de geëxporteerde instortvoorzieningsgeometrie.

3 = het invoegpunt is het middelpunt van de instortvoorziening en als het hoofdonderdeel symmetrisch is, wordt de richting van de instortvoorziening langs de lijn van het hoofdonderdeelzwaartepunt naar het submerkzwaartepunt berekend.

11 = het invoegpunt is het punt van de instortvoorziening in het midden van de kortste zijde en de richting is langs de langste zijde.

12 = het invoegpunt is het punt van de instortvoorziening in het midden van de langste zijde en de richting is langs de kortste zijde.

21 = het invoegpunt is in de bovenste hoekpunt van de contour het dichtst bij de instortvoorziening en de richting is parallel aan de langste zijde van de geëxporteerde instortvoorzieningsgeometrie.

22 = het invoegpunt is in de bovenste hoekpunt van de contour het dichtst bij de instortvoorziening en de richting is parallel aan de kortste zijde van de geëxporteerde instortvoorzieningsgeometrie.

23 = het invoegpunt is in de bovenste hoekpunt van de contour het dichtst bij de instortvoorziening en als het hoofdonderdeel symmetrisch is, wordt de richting van de instortvoorziening langs de lijn van het hoofdonderdeelzwaartepunt naar het submerkzwaartepunt berekend.

31 = het invoegpunt is het punt van het dichtstbijzijnde hoekpunt op het betonnen onderdeel, tussen de instortvoorzieningen en de zijde van het betonnen onderdeel en de richting is langs de langste zijde.

32 = het invoegpunt is het punt van het dichtstbijzijnde hoekpunt op het betonnen onderdeel, tussen de instortvoorzieningen en de zijde van het betonnen onderdeel en de richting is langs de kortste zijde.

41 = het invoegpunt van de instortvoorziening van het merkzwaartepunt en oriënteert zich op de begin- tot eindpuntas.

42 = het invoegpunt van het beginpunt van de instortvoorziening van het onderdeel en oriënteert zich op het eindpunt.

43 = het invoegpunt van de instortvoorziening van het merkzwaartepunt en oriënteert zich op de as van de langste rand.

Snijd buitenste merken

Selecteer hoe de ingesloten onderdelen die zich buiten het betonelement bevinden, worden geëxporteerd.

Alle onderdelen in de instortvoorziening worden geëxporteerd.

Alleen de ingesloten onderdelen die zich binnen het betonelement bevinden, worden geëxporteerd. Ingesloten onderdelen die zich buiten het betonelement bevinden, worden genegeerd. Als een ingesloten onderdeel zich gedeeltelijk binnen een betonelement bevindt, wordt de geëxporteerde geometrie van het ingesloten onderdeel gewijzigd om uit te snijden.

Hetzelfde als de vorige optie, maar alleen ingesloten onderdelen waarvan de klasse in Snijd alleen buitenste klassen is gedefinieerd, worden meegenomen.

Snijd alleen buitenste klassen

Voer de klassen van onderdelen in waarvan de geometrie is gewijzigd om uit te snijden als u de laatste optie in de lijst Snijd buitenste merken hebt geselecteerd.

Z-positie instortvoorziening

Selecteer de z-positie van de instortvoorziening. De opties zijn Minimum tot pallet, Beginpunt en Z=0. Wanneer u Z=0 selecteert, worden alle geëxporteerde instortvoorzieningen op het niveau van de pallet geplot.

U kunt het bestand spec_assemblies_def.txt gebruiken om de positie van de instortvoorzieningen in te stellen. Zie hierboven.

Als dit niet is toegewezen, wordt standaard de in het dialoogvenster gekozen instelling gebruikt.

Bijvoorbeeld:

Op de eerste regel van het bovenstaande voorbeeld hebt u extra opties voor het positioneren van het instortvoorzieningsymbool:

Quicky is de naam van de instortvoorziening.

4 is het aantal regels dat volgt.

1 is het installatietype van de instortvoorziening: 1 2 3 11 12 21 22 23 31 32 (zie hierboven).

1 definieert de geometrie waarvoor het zwaartepunt wordt berekend; de opties zijn 1 t/m 5 hierboven. 1 betekent dat de symboollocatie wordt gedefinieerd door het zwaartepunt van de submerk-omtrek van de gehele instortvoorziening.

Het speciale merkplotsymbool voor Z=0 is pallet, voor Minimum tot pallet bottom en voor Beginpunt middle.

Isolatie

Definieer de isolatieklassen of -namen. De corresponderende onderdelen worden als isolatieonderdelen geëxporteerd. Alle onderdelen die als isolatie worden beschouwd, worden naar het MOUNPART-blok geëxporteerd. Het standaardtype instortvoorziening voor isolatie is 03 tenzij dit is overschreven.

Elektrische buizen

Definieer de klassen of name van de elektraleiding. De corresponderende onderdelen worden als MOUNPART met lijnengeometrie geëxporteerd. Het standaardtype instortvoorziening voor elektrische installatie is 07 tenzij dit is overschreven.

Opening instortvoorziening

Definieer de klassen of namen van de opening van de instortvoorziening. De corresponderende onderdelen worden als normale instortvoorzieningen in het MOUNPART-blok geëxporteerd. De geometrie wordt in de blokken CONTOUR en CUTOUT van het betonnen onderdeel niet in aanmerking genomen.

Uitsnijding opening

Definieer de klassen of namen van de opening van de uitsnijding. De corresponderende onderdelen worden alleen met betrekking tot hun geometrie in het CUTOUT-blok van het betonnen onderdeel geëxporteerd. Ze worden niet naar het MOUNPART-blok geëxporteerd.

Vormer van uitsnijding

Exporteer uitsnijdingen die met een klasse of naam in het MOUNPART-blok staan aangegeven. Het standaardtype instortvoorziening voor het uitsnijdingsvak is 21 tenzij dit is overschreven.

Isolatie exporteren

• Als instortvoorziening (blok) exporteert isolatieonderdelen in het MOUNPART- blok als instortvoorzieningen.

• Als betonwand exporteert isolatieonderdelen in het SLABDATE blok als betonwanden

• Als layers en instortvoorzieningen exporteert isolatieonderdelen in het SLABDATE blok als layers en in het MOUNPART blok als instortvoorzieningen.

• Om thermische ankers te exporteren als onderdeel van de isolatie, selecteer: Als instortvoorziening (mounpart) met thermisch anker. De thermische ankers worden weergegeven als zeer kleine verticale lijnen binnen de geometrie van de isolatie-mounpart.

Selecteer als de isolatielayer de contour beïnvloedt met de optie Layer op contour uitsnijden en Verleng contour. Deze opties zijn alleen beschikbaar als de isolatie wordt geëxporteerd als een layer binnen het betonelement en u de instelling Isolatie exporteren hebt ingesteld op Als betonwand of Als layers en instortvoorzieningen. Wanneer Layer op contour uitsnijden wordt gebruikt, wordt de bekisting geplaatst bij de vastgestelde betonrand, maar mag een eventueel isolatie-instortvoorziening buiten deze contour uitsteken.

Exporteer oppervlak

Selecteer of de oppervlakte in het blok MOUNPART als instortvoorzieningen of in het blok SLABDATE als betonwanden wordt geëxporteerd. U kunt ook de optie Nee gebruiken waardoor geen oppervlakte wordt geëxporteerd.

Identificatie van installatie

Selecteer de identificatie van de installatie voor het MOUNPART-blok.

De opties zijn Geïnstalleerd (0), Alleen geplot (1), Alleen geïnstalleerd (2), Niet geïnstalleerd, niet geplot (3), Geïnstalleerd in wapening (4), Automatisch geïnstalleerd (5).

Staven exporteren - Recht

De staven met haken worden door de instelling Recht gedefinieerd, niet door de instelling Gebogen.

Alle inclusief haken - Rechte wapeningsstaven worden geëxporteerd. Haken worden ondersteund.

Alle zonder haken - Exporteert rechte staven alleen zonder haken.

Verzameld - Niet-verzamelde wapening wordt van de export uitgesloten.

Netten exporteren

Wanneer dit op Ja is ingesteld, worden polygonale of rechthoekige netten geëxporteerd. Haken worden ondersteund. U kunt de instelling voor rechte of gebogen netten afzonderlijk definiëren.

U kunt ook selecteren of u langs de langste lijn of parallel aan een pallet wilt uitslaan.

Wanneer deze optie op Alles als-opengevouwen is ingesteld, wordt gebogen wapening als uitgeslagen geëxporteerd.

Wanneer deze variabele is ingesteld op Formulieren die vrij kunnen worden geselecteerd, wordt de gebogen wapening als Formulieren die vrij kunnen worden geselecteerd geëxporteerd, wat betekent dat ze de geometrie van elk been en elke buiging in de extra rij vertegenwoordigen.

Haken worden ook voor uitgeslagen wapening ondersteund en u kunt Net met haak-vormen 0, 2 en 5 selecteren. Haakvormen 0, 2 en 5 zijn verwijderd.

Net met haakvormen 0-5 exporteert de eindhaakvorm L en twee typen vormen S en U (flectievorm 1, 2, 3, 4 en 5) als eindhaken volgens de Unitechnikspecificatie. Andere vormen worden als onbekende vorm 999 geëxporteerd.

Met de optie Net als ontvouwd kunt u gebogen netten als opengevouwen exporteren terwijl andere gebogen wapening als gebogen wordt geëxporteerd.

Netvormen 0-5 of vrij exporteert de eindhaakvorm L en twee typen vormen S en U (flectievorm 1, 2, 3, 4 en 5) als eindhaken volgens de Unitechnikspecificatie. Andere vormen worden geëxporteerd met formulieren die vrij kunnen worden geselecteerd.

U kunt uit twee wapeningsbeginpunten selecteren: Oorsprong in uitgeslagen staaf of Oorsprong in begin staafpunt. Oorsprong in uitgeslagen staaf gebruikt het eerste punt van het hoofdbeen van de staaf- of netdraad, afhankelijk van de staaforiëntatie in de export. De optie is ook van invloed op het z-niveau van de wapening in het resulterende Unitechnik-bestand. De beginpunten worden niet door uitslaanopties beïnvloed.

Stel de rotatie van het netvlak in het exportbestand in. De opties zijn:

Standard

Instortvoorzieningen: wordt geëxporteerd als instortvoorzieningen.

Gedraaid naar pallet (langste draad op X-as): alle netten worden afzonderlijk in lijn met de palletassen geroteerd.

Gedraaid naar pallet (gebogen draad op X-as): Exporteert netten die zijn geroteerd naar het palletvlak met gebogen draden parallel aan de X-as van de pallet.

Klassen of namen van supportliggers

We raden u aan om supportliggers met supportliggercomponenten te modelleren die automatisch door de export worden herkend, zodat de export sneller en consistent nauwkeurig wordt gemaakt.

Voer de klasse of de naam van wapeningsstaven, stalen staven of profielen in die supportliggers vertegenwoordigen. De waarde 15 17 5 betekent bijvoorbeeld dat onderdelen met klasse 15, 17 of 5 als supportliggers worden beschouwd.

U kunt supportliggers binnen het STEELMAT-blok exporteren met de optie Binnen het STEELMAT-blok. U kunt ook de Z-coördinaat van de supportligger als 0 exporteren door de optie Zonder betonnen dekking te gebruiken. De supportliggers worden standaard buiten het STEELMAT blok geëxporteerd.

Supportliggers worden weergegeven als een enkele lijn die volgens uw selectie wordt geplaatst:

• Als supportligger bovenregel (standaard): De geometrie van de belangrijkste regel (bovenregel) met alle gegevens wordt opgenomen in de export.

• Als supportligger onderregels: De supportligger wordt als één object geëxporteerd maar met het hoeveelheidsgetal 2 inclusief de tussenafstand.

• Als supportligger alle regels: Een object als het bovenstaande maar met het hoeveelheidsgetal 3.

• Als bovenregel met eindsymbolen: Twee instortvoorzieningssymbolen worden op de eindpunten van de bovenregel geplaatst in de richting van de supportliggers, lijn 20 mm lang. Bovendien de bovenstaande BRGIRDER-gegevens.

  U kunt de symboollengte aanpassen op het tabblad Symbolen waar u ook kunt selecteren of supportliggers die als instortvoorzieningen worden geëxporteerd ook breedtesymbolen moeten hebben.

• Als onderregels met eindsymbolen: Twee instortvoorzieningssymbolen worden op de eindpunten van de onderregel geplaatst in de richting van de supportliggers, lijn 20 mm lang. Bovendien de bovenstaande BRGIRDER-gegevens.

• Alleen eindsymbolen bovenregel: Twee instortvoorzieningssymbolen worden op de eindpunten van de bovenregel geplaatst in de richting van de supportliggers, lijn 20 mm lang. Geen BRGIRDER.

• Alleen eindsymbolen onderregel: Twee instortvoorzieningssymbolen worden op de eindpunten van de onderregel geplaatst in de richting van de supportliggers, lijn 20 mm lang. Geen BRGIRDER.

Exporttype wapening

Definieer de structuur van het geëxporteerde bestand voor wapening.

Plant with lying robot only

Alle wapening inclusief netobjecten worden als afzonderlijke rodstocks binnen slabdate geëxporteerd.

Fabricage van gelaste staven

Als Exporttype op Fabricage van gelaste staven is ingesteld, worden de staafgroepen als individuele rodstocks geëxporteerd. Netobjecten worden binnen STEELMAT-blokken als rodstocks geëxporteerd.

De structuur van het uitvoerbestand (er wordt slechts één SLABDATE weergegeven):

Wapening verzamelen

De structuur van het uitvoerbestand is dezelfde als voor Fabricage van gelaste staven. Met deze optie kunt u netten, enkelvoudige wapeningsstaven en wapeningsstaafgroepen verzamelen in groepen die in één blok STEELMAT worden geëxporteerd. De groepen worden verzameld op basis van het veld Verzamel op basis van. U kunt ook netten verzamelen die tot verschillende betonelementen behoren.

1 (oranje kleur): Het net behoort tot het onderste paneel van het betonelement. De netnaam is MESH1.

2 (blauwe kleur): Twee losse staven. De naam is MESH1.

3 (groene kleur): Eén wapeningsstaafgroep behoort tot het bovenste paneel. De naam is MESH1.

Als Exporttype wapening op Verzamel wapening en Verzamel op basis van op Naam is ingesteld, worden alle drie de verschillende wapeningstypes in één net verzameld dat in één STEELMAT-blok wordt geëxporteerd.

Andere niet-aangewezen staafgroepen worden als afzonderlijke rodstocks geëxporteerd. Als het verzamelde net slechts één staaf heeft, wordt het als afzonderlijke rodstock zonder STEELMAT geëxporteerd.

Verzamel op basis van

Selecteer hoe netten worden verzameld. De netten met één staaf worden als een enkelvoudige wapeningsstaaf geëxporteerd.

• Naam

  Netten, losse wapeningsstaven en wapeningsstaafgroepen met dezelfde naam worden in netten verzameld. Netten, losse wapeningsstaven en wapeningsstaafgroepen met dezelfde naam is gelijk aan één net in het geëxporteerde bestand.

• Klasse

  Netten, losse wapeningsstaven en wapeningsstaafgroepen met hetzelfde klassenummer worden in netten verzameld. Netten, losse wapeningsstaven en wapeningsstaafgroepen me met één klassenummer is gelijk aan één net in het geëxporteerde bestand.

• Kwaliteit

  Netten, losse wapeningsstaven en wapeningsstaafgroepen met dezelfde kwaliteit worden in netten verzameld.

• UDA

  Netten, losse wapeningsstaven en wapeningsstaafgroepen met hetzelfde gebruikersattribuut worden in netten verzameld.

  De waarde die u in het vak naast deze optie invoert, is de UDA-waarde.

Verzamelen indien afstand minder is dan

Definieer de maximumafstand tussen netstaven die samen in één STEELMAT moeten worden verzameld.

Lengte wapeningsstaven

Selecteer hoe de lengte van de wapeningsstaaf wordt berekend.

• Lijnen in het midden



• Lijnen aan de rand (alleen totale lengte)



• Lijnen aan de rand (alle beenlengten) berekent de lengten van de wapeningsstaaf aan de rand van de staven.

• GetValue(Length) (alleen totale lengte)



Diameter stekken

Selecteer hoe de diameter van de wapeningsstaaf wordt geëxporteerd. De opties zijn:

• Werkelijk of nominaal (XS_USE_ONLY_NOMINAL_REBAR_DIAMETER)

• Diameter

• Werkelijk

• Nominaal

Deze selectie is van invloed op de resultaten van de optie Staaflengte.

Hoeklimiet wapeningsrichting

Selecteer of de startrichting van de wapeningsstaven in het XY-vlak beperkt is, zoals in sommige productie-interfaces nodig is.

• Nee

  De wapeningsstaven geëxporteerd omdat ze in Tekla Structures worden gemodelleerd.

• Van 0 tot 180

  De wapeningsstaven worden geëxporteerd zodat ze een limiet van de beginhoek hebben die minder is dan 180 graden en daarom altijd georiënteerd zijn om in een positieve y-richting van een pallet te beginnen.

  In dit geval is het beginpunt van de staaf altijd het einde van de staaf met de kleinste Y-coördinaat.

• Van 0 tot 180 geordend

  Hetzelfde als boven maar de wapeningsstaven worden op basis van de richting van de hoek van de wapeningsstaaf gesorteerd: de wapeningsstaven met lagere hoeken zijn eerst.

• Van 180 tot 0 geordend

  De wapeningsstaven worden op basis van de richting van de hoek van de wapeningsstaaf gesorteerd: de wapeningsstaven met hogere hoeken zijn eerst.

Eerste zethoek

Hiermee kan de eerste buighoek van de flectievrije afstandhouder als positief of negatief worden ingesteld (zoals vereist bij bepaalde interfaces). De opties zijn:

• Altijd positief

• Positief of negatief toestaan

Wapeningstypen

Selecteer de wapeningsstaaftypen in een te exporteren net. UDA kan ook voor de meeste opties worden opgegeven. De opties zijn:

• Gebruik 1, 2 en 4

• Gebruik 1, 2, 4, 5, 6, 8 en UDA (standaard)

• Gebruik 1, 2, 8 en UDA

• Gebruik 1, 2, 4, 8 en UDA

• Gebruik 1, 2 en UDA

1 en 2 zijn voor de staven in de onderzijde in de lengterichting en dwarsstaven. Met de optie 1, 2 en UDA wordt de laagste staaflayer inclusief alle staven in dezelfde richting met staaftype 1 geëxporteerd en alle andere layers worden als type 2 geëxporteerd.

5 en 6 zijn voor de staven in de bovenzijde in de lengterichting en dwarsstaven.

4 is voor andere staven die in de elementwapening worden geplaatst.

8 is voor losse staven die in prefab-netten worden gelast.

Daarnaast kunt u de optie Onderste staaf = type 1 gebruiken om op te geven dat de staven van het wapeningstype 1 altijd de laagste staven van een net zijn, ongeacht de netoriëntatie op de pallet.

De opties Gebruik 1, 2 en 4 en Gebruik 1, 2, 4, 5, 6, 8 en UDA berekenen de typen 1 en 2 voor de hoofdwapening volgens de dieptepositie van de layer.

De opties Gebruik 1, 2, 8 en UDA en Gebruik 1, 2, 4, 8 en UDA zijn voor specifieke interfaces. Standaard gebruiken ze een logica die de typen 1 en 2 heeft die door de staafrichting in pallet x-/y-assen zijn toegewezen, niet op basis van hun diepte in de z-richting.

Staven niet gemaakt door robot

Voer de klassen van de te verzamelen losse wapeningsstaven in. De staven zijn een onderdeel van een net en worden als wapeningsstaaf met type 8 geëxporteerd.

Klassen voor niet-geautomatiseerde staven

Voer de klassen van de wapeningsstaven in die tags voor niet-geautomatiseerde productie moeten hebben.

Type afstandhouder

U kunt gegevens over het type afstandhouder aan de eerste layer van de wapening (Unitechnik-wapeningstype 1) toevoegen. Het type afstandhouder wordt toegevoegd aan het respectievelijke type afstandhouderblok in de rodstock binnen het Unitechnik-bestand. De opties zijn:

Automatisch, staaftype 1: berekent automatisch het type afstandhouder volgens de dekkingsdikte. Wanneer het wapeningstype 1 is en het element dunner dan 100 mm is, wordt het type afstandhouder geëxporteerd.

Automatisch, alle staaftypen: Het type afstandhouder wordt altijd voor elke staaf berekend.

Door gebruiker gedefinieerd type afstandhouder: Voer het type afstandhouder in dat in alle staven van de eerste layer moet worden ingevoerd.

Nee: laat 0 als type afstandhouder.

Startpositie afstandhouder

Voer de beginpositie van de eerste afstandhouder vanaf het beginpunt van de staaf in, bijvoorbeeld 500 (mm).

Steek afstandhouder

Voer de steekgegevens van de afstandhouder vanaf het beginpunt en verder in, bijvoorbeeld 1000 (mm).

Verstevigingsstaven net toevoegen

Selecteer of wapeningsnetdraden door openingen moeten worden verlengd om het net te stabiliseren. Gebruik dit voor netten met grote openingen.

Max. h.o.h.-maat verstevigingsstaven

Voer een waarde in om de maximale speling van de draden te definiëren die het wapeningsnet stabiliseren. Hierdoor wordt het minimumaantal extra draden binnen deze tussenafstand verlengd vanaf de dichtstbijzijnde volledige draad dichtbij de opening.

Sortering netten

Selecteer of netten worden gesorteerd.

Offset netten

Selecteer of het net een offset in het STEELMAT-blok heeft gedefinieerd. Als de optie op Ja is ingesteld, is de waarde voor de richting X en Y ingesteld op nul. Als de optie op Nee is ingesteld, worden de X- en Y-waarden op basis van de gemodelleerde situatie geëxporteerd.

Staven: artikelnummer staaf

Selecteer welke eigenschap u als staafartikelnummer voor staven wilt exporteren.

Staven: Artikelnummer net

Selecteer welke eigenschap u als netartikelnummer voor staven wilt exporteren.

Netten: artikelnummer staaf

Selecteer welke eigenschap u als staafartikelnummer voor netten wilt exporteren.

Netten: Artikelnummer net

Selecteer welke eigenschap u als netartikelnummer voor netten wilt exporteren.

Netten: Aanduiding netten

Selecteer de gegevens die u over de netten wilt exporteren.

Netten: Text info 1 (UT 6.0)

Het informatieveld wordt gevuld met de geselecteerde gegevens.

Netten: Text info 2 (UT 6.0)

Het informatieveld wordt gevuld met de geselecteerde gegevens.

Aanduiding gelast been

Wijs het gelaste been in gebogen-netstaven aan als er alleen een been is dat naar kruisende draden wordt gelast. Als u Ja selecteert, worden de gegevens over de aanduiding van een gelast been geëxporteerd.

Strengen (UT 6.0): Trekkracht (KN)

U kunt nu hoofdonderdeel-UDA (UDA (hoofdonderdeel)) of staaf-UDA (UDA (staaf)) gebruiken om de voorspankrachtgegevens in de Unitechnik-export op te nemen.

Door Leeg te selecteren, worden de voorspankrachtgegevens niet geëxporteerd.

Deze instelling werkt alleen voor staven die in het vak Unitechnik-wapeningstype op het tabblad Unitechnik in de gebruikersattributen van staven op 9 worden ingesteld.

BRLIGGER-blok: Type supportligger

Selecteer de stringwaarde van het liggertypeveld in het blok BRGIRDER in het geëxporteerde bestand.

• Leeg

  er wordt geen string geëxporteerd.

• Naam

  de naam van het type supportligger wordt geëxporteerd. Als de naam van het bovenste deel van een supportligger leeg is, worden de namen van de stangen gecontroleerd.

• UDA

  U kunt de gebruikersattribuutwaarden voor een supportliggertype (type) het artikelnummer van de supportligger (art_number), de fabrikantnaam van de supportliggers (fabricator) exporteren.

  De gebruikersattributen kunnen aan de supportligger worden toegevoegd als de onderdelen met de systeemcomponent Supportligger (88) of Supportligger (89) zijn gemaakt en u de benodigde waarden op de dialoogvensters van de componenten hebt ingevoerd.

• Door de gebruiker gedefinieerde tekst

  de waarde die u in het vak naast deze optie invoert, wordt geëxporteerd.

CAGE-BLOK: Kooiduiding

Selecteer de gegevens die u als basiskooivorm wilt weergeven.

CAGE-BLOK: Text info 1

CAGE-BLOK: Text info 2

Naam order

Ordervelden in het blok HEADER worden opgevuld met de geselecteerde gegevens.

Bestandsnaam doorsneden: Geef een string op die bestaat uit nummers die naar de zes gedeelten van het geëxporteerde bestandsnaammasker verwijzen en op het tabblad Hoofdonderdeel zijn opgegeven. U kunt de nummers 1 tot 6 en de scheidingstekens , . _ en - in het vrije invoerveld invoeren om elke combinatie van strings die in de bestandsnaam worden gebruikt in willekeurige volgorde te exporteren. Bijvoorbeeld 1-2-3, of 2_5_6.

Naam component

Componentvelden in het blok HEADER worden opgevuld met de geselecteerde gegevens.

Tekeningnummer

Tekeningnummervelden in het blok HEADER worden opgevuld met de geselecteerde gegevens.

Bestandsnaam doorsneden: Geef een string op die bestaat uit nummers die naar de zes gedeelten van het geëxporteerde bestandsnaammasker verwijzen en op het tabblad Hoofdonderdeel zijn opgegeven. U kunt de nummers 1 tot 6 en de scheidingstekens , . _ en - in het vrije invoerveld invoeren om elke combinatie van strings die in de bestandsnaam worden gebruikt in willekeurige volgorde te exporteren. Bijvoorbeeld 1-2-3, of 2_5_6.

Tekeningrevisie

Tekeningrevisievelden in het blok HEADER worden opgevuld met de geselecteerde gegevens en het tekeningrevisielabel wordt geëxporteerd.

Productcode

Productcodevelden in het blok HEADER worden opgevuld met de geselecteerde gegevens.

Tekst projectlijn 1 - Tekst projectlijn 4

Projectgegevensvelden (3e lijn) in het blok HEADER worden opgevuld met de geselecteerde gegevens.

Bestandsmaker (UT 6.0)

U kunt selecteren of u de versiegegevens, gebruikersnaam of door gebruiker gedefinieerde tekst van Tekla Structures naar het blok HEADER wilt exporteren.

Alleen voor Unitechnik 5.2. U kunt selecteren of u de volgende gegevens naar het blokHEADER wilt exporteren: gebruikersnaam, gebruikerstekst, bestandsnaam met extensie, bestandsnaam zonder extensie of modelnaam.

Bouwlocatie - naam

Naam van het bouwterrein.

Bouwlocatie - straat

Adres van het bouwterrein.

Bouwlocatie - postcode

Postcode van het bouwterrein.

Bouwlocatie - plaats

Stad waar het bouwterrein zich bevindt.

Gebouweigenaar - naam

Naam van de gebouweigenaar.

Gebouweigenaar - straat

Adres van de gebouweigenaar.

Gebouweigenaar - postcode

Postcode van de gebouweigenaar.

Gebouweigenaar - plaats

Stad waar het adres van de gebouweigenaar zich bevindt.

Template-eenheden gegevensveld: Aantal cijfers achter de komma

Geef het aantal decimalen achter het decimaalteken in template-eenheden van het gegevensveld.

Plaatnummer

Het veld van het plaatnummer in de SLABDATE-blokken wordt ingevuld met de geselecteerde gegevens.

Bestandsnaam doorsneden: Geef een string op die bestaat uit nummers die naar de zes gedeelten van het geëxporteerde bestandsnaammasker verwijzen en op het tabblad Hoofdonderdeel zijn opgegeven. U kunt de nummers 1 tot 6 en de scheidingstekens , . _ en - in het vrije invoerveld invoeren om elke combinatie van strings die in de bestandsnaam worden gebruikt in willekeurige volgorde te exporteren. Bijvoorbeeld 1-2-3, of 2_5_6.

Transportnummer, Reeksnummer transport

Definieer een waarde voor het eenheidsnummer en het reeksnummer van het transport in de SLABDATE-blokken.

Dit kan in de gebruikersattributen van het onderdeel worden gedefinieerd.

Niveaunummer transportpaal

Geef het niveaunummer van de transportpaal in de SLABDATE-blokken op. Als er zich elementen in de stapel bevinden die op hetzelfde niveau moeten worden gelaagd, wordt het paalniveau gebruikt.

U kunt bijvoorbeeld een stapel van 6 platen hebben die elk opeenvolgende paalniveaunummers 1, 2, 3 hebben. 6.

Dit kan in de gebruikersattributen van het onderdeel worden gedefinieerd.

Totale dikte

Selecteer welke waarde als totale dikte wordt geëxporteerd. De opties zijn Dikte betonelement, Dikte betonnen onderdeel, Dikte hoofdonderdeel, Template en Dubbele-wandbreedte.

Dubbele-wandbreedte is hetzelfde als de Dikte betonelement maar wordt altijd opgevraagd bij het hoofdbetonelement, ongeacht hoe het wordt gemodelleerd. Vervolgens krijgt de tweede schil ook de totale breedte van het betonelement.

Productiedikte

Berekent de productiedikte in SLABDATE-blok op basis van de breedte van een betonelement of een betonnen onderdeel, of de dubbele-wandbreedte.

Dubbele-wandbreedte is hetzelfde als Breedte betonelement maar deze wordt altijd opgevraagd bij het hoofdbetonelement, ongeacht hoe het wordt gemodelleerd. Vervolgens krijgt de tweede schil ook de totale breedte van het betonelement.

Wanneer u dubbele wanden exporteert: Met de optie Breedte betonelement wordt de dikte van het betonelement voor beide schillen geëxporteerd.

Infotekst 1 (UT 6.0) - Infotekst 4 (UT 6.0)

De gegevensvelden (1-4) in de SLABDATE- en MOUNPART-blokken worden ingevuld met de geselecteerde gegevens.

Selecteer hoe u projectcoördinaten wilt exporteren.

De opties zijn:

Nee

Ja, modeloorsprong: Gebruik de modeloorsprong.

Ja, met verwisselde X-as en Y-as: Verwissel X-as en Y-as.

Ja, speciale variant A (versie 5.2b): Exporteer Unitechnik-bestanden die compatibel zijn met de software van de IDAT Stacker. Dit is alleen beschikbaar voor de versie 5.2b van Unitechnik.

Ja, projectbasispunt: Gebruik het projectbasispunt.

Ja, huidige basispunt: Gebruik het basispunt dat momenteel in het model is geselecteerd.
