Afbeeldingen aan een template toevoegen
U kunt afbeeldingen toevoegen aan grafische templates. U kunt bijvoorbeeld het bedrijfslogo opnemen in uw tekeningen. Tekla Structures ondersteunt de volgende grafische indelingen in grafische templates: .bmp, .jpg, .jpeg, .tif, .tiff en .png.
Dingen om te onthouden wanneer u afbeeldingen in templates toevoegt
-
Voeg geen erg grote afbeeldingen toe omdat deze zeer langzaam worden bijgewerkt.
-
De afbeelding kan er in de afbeeldingseditor en in de afdruk of in het geëxporteerde DWG-bestand anders uitzien.
-
Als u de tekening exporteert naar DWG, kopieert Tekla Structures de afbeeldingen naar dezelfde map als het DWG-bestand. Als de afbeelding om de een of andere reden niet in dezelfde map staat, wordt alleen de naam van de afbeelding weergegeven met een leeg kader in plaats van de afbeelding in het DWG-bestand.
-
Als omgevingen lokale symbolen hebben, is de map met lokale symbolen ook opgenomen in het zoekpad bij de map common\symbols. Als de map met lokale symbolen bestanden bevat met dezelfde naam als in de map common\symbols wordt de map met lokale symbolen gebruikt.
-
Als u een tekening opent die afbeeldingen bevat die in de template zijn ingevoegd, zoekt Tekla Structures de afbeeldingen eerst in de modelmap en vervolgens in de map \symbols in de huidige omgeving.
-
U kunt een map definiëren waarin Tekla Structures altijd naar afbeeldingen zoekt met behulp van de variabele
DXK_SYMBOLPATH
. U kunt ook een bedrijfsmap voor uw afbeeldingen definiëren.
Voorbeeld

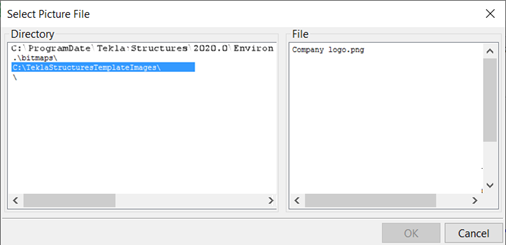

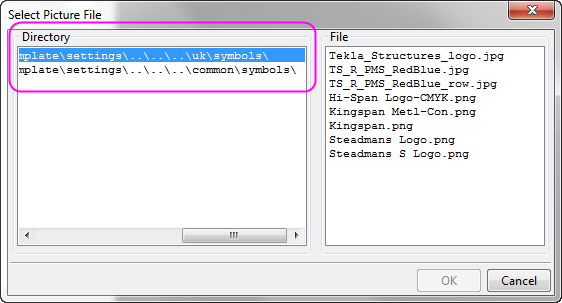

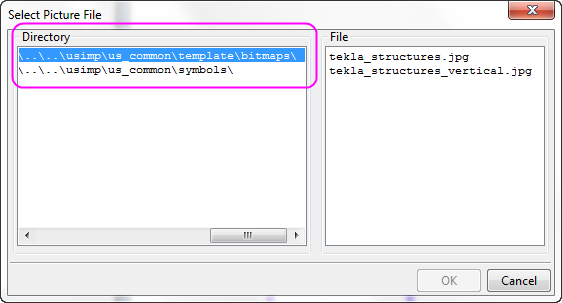

Hieronder ziet u enkele voorbeelden van het dialoogvenster Selecteer afbeeldingsbestand met een mappenstructuur in verschillende omgevingen.

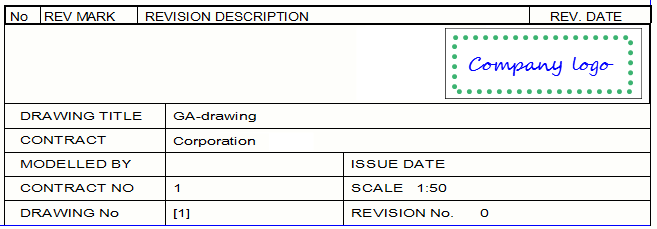

In het volgende voorbeeld is een bedrijfslogo aan een template toegevoegd.
