De kleurinstellingen voor maatlijnen, labels en modelachtergrond wijzigen
U kunt definiëren welke kleur u voor maatlijnen, labels en achtergrond in het model wilt gebruiken. Als u bijvoorbeeld de achtergrondkleur op zwart instelt, moet u de andere kleuren mogelijk ook aanpassen om ervoor te zorgen dat de tekst en de maatlijnen zichtbaar zijn.
Wijzig de kleurinstellingen in het dialoogvenster Variabelen met behulp van RGB-waarden op een schaal van 0,0 tot 1,0. Scheid de waarden met spaties. De kleurcode voor geel is bijvoorbeeld 1.0 1.0 0.0.
Tip:
Of als u de kleuren in één keer wilt wijzigen zonder de variabelen te gebruiken, kunt u variabele Background Color Tool gebruiken, die beschikbaar is in Tekla Warehouse.
RGB-waarden voor kleuren zoeken
Als u de juiste RGB-waarden voor kleuren wilt zoeken, gebruikt u bijvoorbeeld de volgende tools:
-
De tool Background Color Selector die beschikbaar is in Tekla Warehouse
-
De tool Color picker for Tekla Structures die beschikbaar is in Tekla User Assistance
De achtergrondkleur van het model wijzigen
Stel de achtergrondkleur in met een combinatie van vier verschillende variabelen. U kunt ook de kleur van elke hoek van de achtergrond afzonderlijk regelen.
Voorbeelden

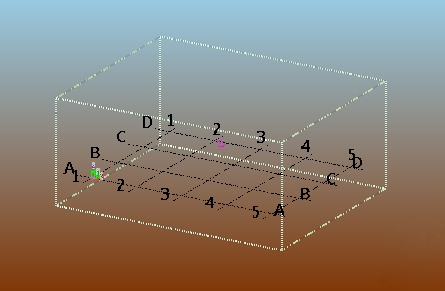

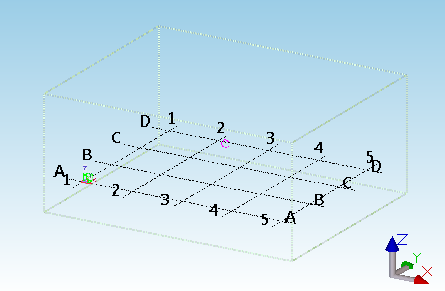

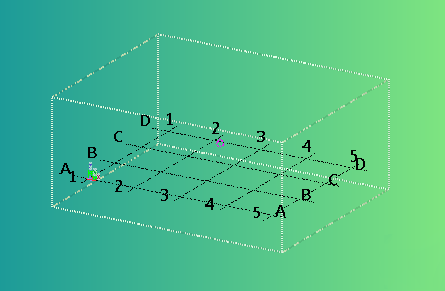

Hieronder ziet u enkele voorbeelden van mogelijke achtergrondkleuren die u kunt definiëren. De eerste RGB-waarde verwijst naar de variabele XS_BACKGROUND_COLOR1, de tweede waarde naar de variabele XS_BACKGROUND_COLOR2 enzovoort.
|
RGB-waarden |
Resultaat |
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
De kleur van maatlijnen, onderdeellabels en bouten wijzigen
U kunt definiëren welke kleuren u wilt gebruiken voor maatlijnen, onderdeellabels en bouten die de weergaveoptie Snel in het model gebruiken.
