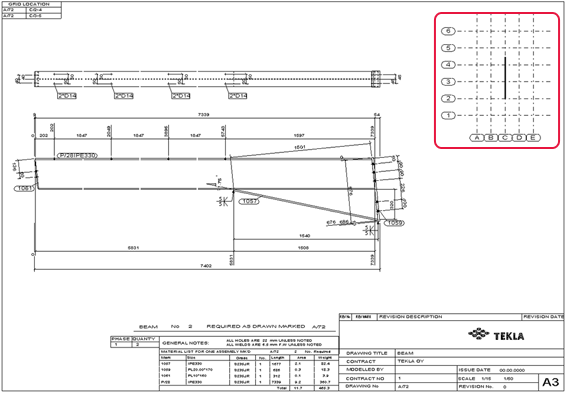

키 플랜 또는 키 플랜 뷰는 도면 상의 작은 맵으로서, 모델에서 어셈블리, 콘크리트 부재 또는 부재의 위치를 표시합니다. 키 플랜에는 포함된 도면 뷰에 표시되는 모델 그리드, 어셈블리, 콘크리트 부재 또는 부재가 포함되어 있습니다.

1. 모델에서 0.0 평면 또는 그리드 레벨에 새 XY 뷰를 생성합니다.
2. 뷰를 선택하고 마우스 오른쪽 버튼으로 클릭하여 작업 영역 맞춤 을 선택합니다. 작업 영역 맞춤
3. 모델 뷰를 두 번 클릭하고 뷰 속성 대화 상자에서 뷰의 위쪽 및 아래로 깊이가 모델의 원하는 부재를 포함하도록 설정한 후 수정 을 클릭합니다.
4. 도면 및 레포트 탭에서 도면 속성 > 기본도면 을 클릭합니다.
5. 기본 배치 도면에 원하는 속성을 정의하고 일반 - 레이아웃 속성 대화 상자에서 크기를 100*75 정도로 설정합니다.
6. 키 플랜 기본도면에 이름(예: KEY_PLAN_1 )을 부여하고 확인 을 클릭합니다.
7. 뷰의 기본도면을 생성합니다.
8. 뷰 경계를 두 번 클릭하여 뷰 속성 대화 상자를 열고 스케일 상자에서 원하는 뷰 스케일(예: 1:200)을 설정합니다.

   Tekla Structures 는 키 플랜 뷰를 사용하는 모든 도면에서 키 플랜 뷰의 스케일을 사용합니다. 도면 레이아웃 속성의 키 플랜 뷰 스케일은 변경할 수 없습니다.

9. 다음 중 하나를 수행하여 모든 부재가 표시되도록 합니다.

   • 뷰 속성 대화 상자에서 X 최소 , X 최대 , Y 최소 , Y 최대 값을 수정합니다.

   • 뷰를 선택하고 뷰의 X 및 Y 축에 있는 핸들에서 뷰 경계를 드래그합니다.

10. 뷰 속성 대화 상자에서 다른 뷰 속성을 수정하고 수정 을 클릭한 후 도면을 저장합니다.

    속성에서 변경하는 모든 사항은 키 플랜에 영향을 줍니다. 예를 들어 부재 및 볼트가 표시되도록 설정하면 키 플랜에서도 표시되므로 숨기고 싶을 수 있습니다.

11. 도면 및 레포트 탭에서, 도면 속성 > 도면 레이아웃 을 클릭합니다.

12. 수정하고 싶은 도면 레이아웃을 선택하고 테이블 레이아웃(B)... 을 클릭합니다.
13. 수정하고 싶은 테이블 레이아웃을 선택하고 테이블(T)... 을 클릭합니다.
14. 사용 가능한 테이블 목록에서 키 플랜 을 두 번 클릭합니다.
15. 도면 목록 에서 키 플랜으로 사용하려는 도면을 선택한 후 확인 을 클릭합니다.
16. 선택한 테이블 목록에서 키 플랜 을 선택하고 키 플랜 속성을 설정합니다.
17. 업데이트 및 확인 을 클릭합니다.

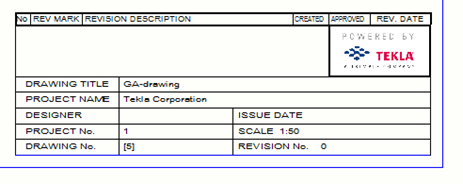

테이블 레이아웃에서 DWG 및 DXF 파일을 추가할 수 있습니다. 예를 들어 특정 도면 유형에서 표시하고 싶은 일부 상세 사항이 DWG 또는 DXF에 있어 해당 파일을 레이아웃에서 추가할 수 있습니다. 또한 DWG/DXF 파일을 도면에서 인쇄 경계로 사용할 수도 있습니다.

1. 도면 및 레포트 탭에서, 도면 속성 > 도면 레이아웃 을 클릭합니다.

2. 수정하고 싶은 레이아웃을 선택하고 테이블 레이아웃(B)... 을 클릭합니다.
3. 수정하고 싶은 테이블 레이아웃을 선택하고 테이블(T)... 을 클릭합니다.
4. 사용 가능한 테이블 목록에서 DWG/DXF 을 두 번 클릭합니다.
5. 추가하고 싶은 DWG/DXF 파일을 선택합니다.
6. 확인 을 클릭합니다.
7. 선택한 테이블 목록에서 선택한 DWG/DXF 파일을 클릭하고 필요에 따라 속성을 설정합니다.

   예를 들어 필요한 스케일을 설정하고 도면에서 DWG/DXF 파일의 위치를 정의합니다. 레이아웃을 사용하기 전에 먼저 테스트하여 설정이 원하는 대로 되었는지 확인합니다.

8. 업데이트 를 클릭합니다.
9. 확인 을 클릭합니다.

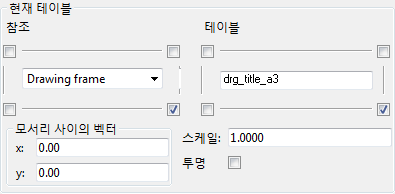

테이블 레이아웃에서 각 테이블의 위치는 각 테이블을 도면 프레임과 같은 참조 객체 또는 다른 테이블에 바인딩하여 정의할 수 있습니다. 또한 참조 객체에서 테이블의 수평 및 수직 거리를 정의할 수 있습니다.

테이블 레이아웃에서 테이블을 삭제할 때 주의하십시오. 다른 테이블에서 해당 테이블을 참조 객체로 사용할 수 있기 때문입니다. 또한 테이블을 새 것으로 바꿀 때 새 테이블은 삭제한 테이블의 위치와 속성을 자동으로 상속하지 않습니다.

1. 도면 및 레포트 탭에서, 도면 속성 > 도면 레이아웃 을 클릭합니다.
2. 레이아웃 대화 상자에서 도면 레이아웃을 선택하고 테이블 레이아웃(B)... 을 클릭합니다.
3. 테이블 레이아웃을 선택한 후 테이블(T)... 을 클릭합니다.
4. 삭제할 테이블이 레이아웃에서 다른 테이블의 참조 테이블로 사용되는지 확인하십시오. 이 경우에 테이블을 삭제하면 레이아웃에서 아무 테이블도 볼 수 없습니다.
5. 사용 가능한 테이블 목록에서 새 테이블을 선택하고 선택한 테이블 목록에서 바꿀 테이블을 선택하고 오른쪽 화살표를 클릭합니다.

   그러면 새 테이블이 선택한 테이블 목록으로 옮겨지고, 새 테이블이 선택한 기존 테이블의 위치와 기타 속성을 상속합니다.

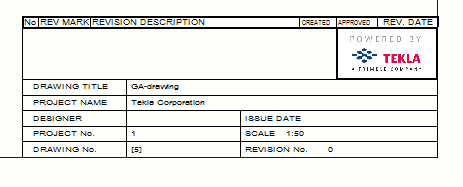

6. 새 테이블을 선택하고 새 테이블의 바인딩 점과 참조 객체를 기준으로 한 위치가 올바른지 확인하고 투명성, 스케일 및 참조 객체 설정으로부터의 거리도 확인합니다.
7. 선택한 테이블 목록에서 기존 테이블을 선택하여 삭제하고 왼쪽 화살표를 클릭합니다.
8. 업데이트 및 확인 을 클릭합니다.
9. 테이블 레이아웃 대화 상자에서 업데이트 및 확인 을 클릭합니다.
10. 레이아웃 대화 상자에서 확인 을 클릭합니다.
