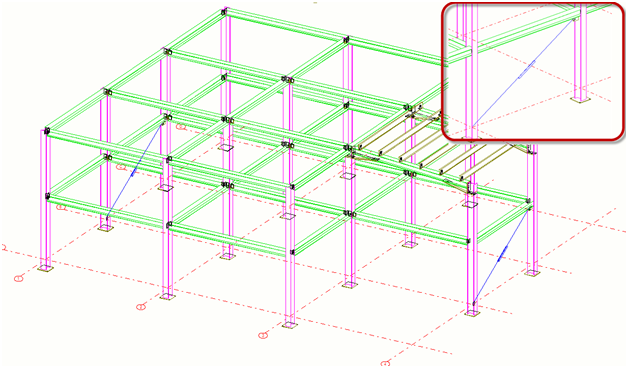

자동 도면 마크 및 객체 속성을 정의하는 것 외에도 도면의 마크 및 빌딩 객체에 대한 특수한 표시를 설정하고 이러한 상세 객체 레벨 설정을 특정 용도로 사용할 수 있습니다. 예를 들어 특정한 기본 배치 도면의 모든 열이 특정 색상으로 표시되고 다른 모든 기본도면은 기본 부재 색상으로 표시되도록 정의할 수 있습니다.

상세 객체 레벨 설정를 생성하려면 먼저 부재 속성 및 필터를 정의해야 합니다. 예를 들어 부재 속성에서 부재 색상을 파란색으로 설정하고 해당 속성을 저장하십시오.

상세 객체 설정을 생성하려면 다음이 필요합니다.

• 영향을 받을 객체를 선택하는 필터
• 객체에 적용할 객체 속성

1. 도면 및 레포트 탭에서 도면 속성 > 기본도면 을 클릭합니다.

2. 부재 를 클릭하고 원하는 객체 모양을 정의하는 부재 속성을 생성합니다.
3. 다른 이름으로 저장 버튼 옆의 상자에 고유한 이름을 입력해 부재 속성을 저장하고 버튼을 클릭합니다.
4. 취소 를 클릭하여 대화 상자를 닫습니다.
5. 도면 속성 대화 상자에서 필터 를 클릭하고 특수 표시를 원하는 객체를 선택하는 도면 필터를 생성합니다.

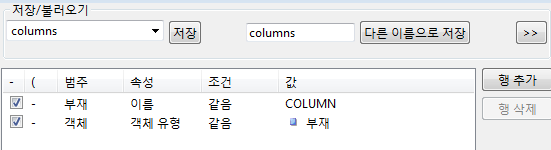

   예를 들어 기둥 선택용 필터를 생성합니다.



6. 이름을 입력하여 필터를 저장하고 다른 이름으로 저장 을 클릭합니다.
7. 취소 를 클릭하여 대화 상자를 닫습니다.
8. 도면 속성 대화 상자에서 설정 편집... 을 클릭합니다.

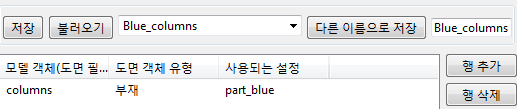

9. 기본도면에 대한 객체 레벨 설정 대화 상자에서 행 추가 를 클릭하고 사용할 필터, 도면 객체 유형 및 도면 객체 속성을 선택합니다.

   이로써 필터, 객체 유형, 그리고 객체 속성 설정이 자세한 객체 레벨 설정으로 결합됩니다.



   자세한 객체 레벨 설정에서는 여러 행을 추가할 수 있습니다.

10. 다른 이름으로 저장 을 사용해 객체 레벨 설정에 이름을 지정하고 저장합니다.

    이름에 공백 또는 특수 문자를 사용할 수 없습니다.

11. 취소 를 클릭하여 대화 상자를 닫습니다.

1. 도면 및 레포트 탭에서 도면 속성 > 기본도면 을 클릭합니다.
2. 도면 속성 대화 상자에서 필터 를 클릭합니다.

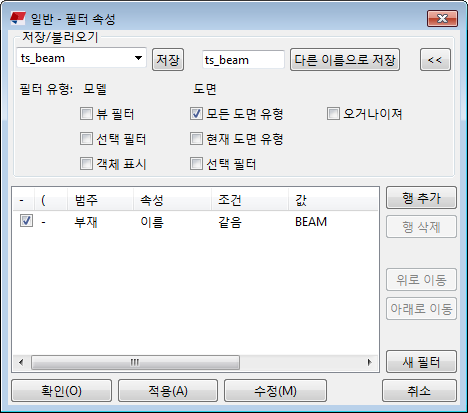

3. 기둥, 보 및 브레이스에 대해 부재 - 이름 을 기준으로 필터를 생성하고 다른 이름으로 저장 을 사용하여 여러 다른 이름(예: ts_column , ts_beam and ts_brace )으로 설정을 저장합니다.



4. 취소 를 클릭하여 대화 상자를 닫습니다.

   이제 원하는 부재를 선택하는 데 필요한 필터가 생성되었습니다.

5. 기본도면 속성 대화 상자에서 설정 편집... 을 클릭합니다.



6. 도면에 대한 객체 레벨 설정 대화 상자에서 사용할 필터와 사용할 도면 객체 유형 및 도면 객체 속성을 선택합니다.
   1. 행 추가 를 클릭하고 ts_column 을 모델 객체(도면 보기 필터) 로, 부재 를 도면 객체 유형 으로, column 을 사용되는 설정 으로 선택합니다.
   2. 행 추가 를 클릭하고 ts_beam 을 모델 객체(도면 보기 필터) 로, 부재 를 도면 객체 유형 으로, beam 을 사용되는 설정 으로 선택합니다.
   3. 행 추가 를 클릭하고 ts_brace 를 모델 객체(도면 보기 필터) 로, 부재 를 도면 객체 유형 으로, brace 를 사용되는 설정 으로 선택합니다.
7. 다른 이름으로 저장 을 사용하여 상세 객체 레벨 설정을 gatype1 로 저장합니다.



   동일한 자세한 객체 레벨 설정은 다른 기본도면 속성에서도 사용할 수 있으므로 새로운 설정을 생성할 필요가 없습니다.

8. 취소 를 클릭하여 대화 상자를 종료합니다.
9. 생성된 기본도면을 열고 도면 배경을 두 번 클릭하여 도면 속성을 엽니다.
10. 설정 편집... 을 클릭합니다.
11. 생성한 객체 레벨 설정(이 예의 경우 gatype1 )을 불러오고 불러오기 를 클릭합니다.
12. 확인 을 클릭합니다.
13. 확인 을 클릭합니다.
14. 자세한 객체 레벨 설정 사용 이 예 로 설정되어 있어야 합니다.
15. 수정 을 클릭하여 도면에 변경 내용을 적용합니다.
16. 객체 레벨 설정이 변경되었습니다. 메시지 상자에서 예 를 클릭하여 상세 객체 레벨 변경 내용을 확인합니다.

1. 도면 및 레포트 탭에서 도면 속성 > 콘크리트 부재도면 을 클릭합니다.

2. 뷰 생성 을 클릭하고 뷰 속성 버튼을 클릭합니다.
3. 옵션 트리에서 부재 를 클릭하고 원하는 객체 모양을 정의하는 부재 속성을 생성합니다.
4. 저장 버튼 옆의 상자에 고유한 이름을 입력해 부재 속성을 저장하고 버튼을 클릭합니다.
5. 옵션 트리에서 필터 를 클릭하고 특수 표시를 원하는 객체를 선택하는 뷰 필터를 생성합니다.

   예를 들어 클래스 100과 101의 철근 선택용 필터를 생성합니다.



6. 상단의 상자에 이름을 입력하고 저장 을 클릭하여 필터를 저장합니다.
7. 옵션 트리에서 뷰 속성 을 클릭하고 설정 편집... 을 클릭합니다.
8. 뷰에 대한 객체 레벨 설정 대화 상자에서 행 추가 를 클릭하고 사용할 필터, 도면 객체 유형 및 도면 객체 속성을 선택합니다.

   이로써 필터, 객체 유형, 그리고 객체 속성 설정이 자세한 객체 레벨 설정으로 결합됩니다.



   행은 여러 개로 추가할 수 있습니다.

9. 다른 이름으로 저장 을 사용해 자세한 객체 레벨 설정에 이름(여기에서는 class_100 )을 지정하고 저장합니다.

   이름에 공백 또는 특수 문자를 사용할 수 없습니다.

10. 취소 를 클릭하여 대화 상자를 닫습니다.

이 예에서는 콘크리트 부재도면에서 리프팅 앵커에 대한 상세 객체 레벨 설정이 설정됩니다.

1. 도면 및 레포트 탭에서 도면 속성 > 콘크리트 부재도면 을 클릭합니다.
2. 뷰 생성 을 클릭하고 뷰 속성 버튼을 클릭합니다.
3. 옵션 트리에서 필터 를 클릭합니다.

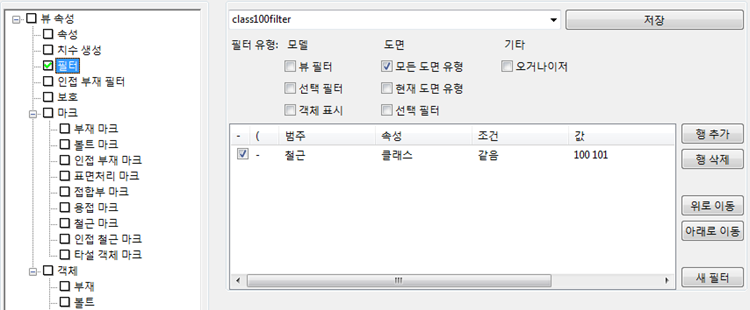

4. 철근 - 클래스 을 기준으로 필터를 생성하고 100 101 값을 입력합니다.

5. 필터를 class100filter 로 저장하고 저장 을 클릭합니다.

   이제 철근을 선택하는 데 필요한 필터가 생성되었습니다.

6. 옵션 트리에서 뷰 속성 을 클릭하고 설정 편집... 을 클릭합니다.

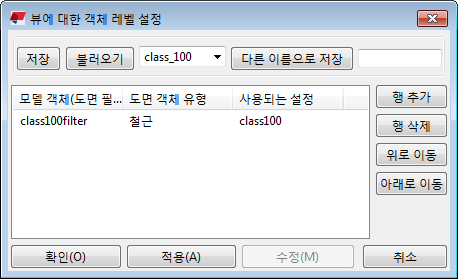

7. 뷰에 대한 객체 레벨 설정 대화 상자에서 사용할 필터, 도면 객체 유형 및 도면 객체 속성을 선택합니다.

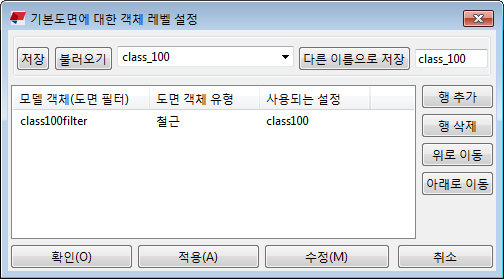

   1. 행 추가 를 클릭하고 다음 값을 정의합니다.

      모델 객체(도면 보기 필터) : class100filter

      도면 객체 유형 : 철근

      사용되는 설정 : class100

8. 다른 이름으로 저장 을 사용하여 상세 객체 레벨 설정을 class_100 으로 저장합니다.



   동일한 자세한 객체 레벨 설정은 다른 콘크리트 부재도면 속성에서도 사용할 수 있으므로 새로운 설정을 생성할 필요가 없습니다.

9. 취소 를 클릭하여 대화 상자를 닫습니다.
10. 리프팅 앵커가 포함된 콘크리트 부재도면을 생성하고 도면을 엽니다.
11. 뷰 프레임을 두 번 클릭하여 뷰 속성 대화 상자를 엽니다.
12. 설정 편집... 을 클릭합니다.
13. 생성한 객체 레벨 설정(이 예의 경우 class_100 )을 불러오고 불러오기 를 클릭합니다.
14. 확인 을 클릭합니다.
15. 자세한 객체 레벨 설정 사용 이 예 로 설정되어 있어야 합니다.
16. 수정 을 클릭하여 뷰에 변경 내용을 적용합니다.
17. 객체 레벨 설정이 변경되었습니다. 메시지 상자에서 예 를 클릭하여 상세 객체 레벨 변경 내용을 확인합니다.

    이제 리프팅 앵커는 다른 색상인 빨간색으로 표시됩니다.
