프로젝트 및 회사 지정 폴더
프로젝트 및 회사 지정 폴더는 사용자 지정 파일을 저장하기 위한 것입니다. 사용자 지정 파일에는 사용자 지정 리본, 도면 스타일, 프로파일 및 재질 카탈로그, 또는 나중에 사용하기 위해 저장하고자 하는 기타 설정들이 포함될 수 있습니다.
새 모델을 시작하거나 새 버전의 Tekla Structures을 설치할 때마다 동일한 파일을 사용할 수 있습니다.
| 폴더 | 일반 내용 |
|---|---|
| 회사 |
회사 로고 및 도면 표준과 같이 회사 수준에서 사용되는 설정입니다. 회사 폴더와 하위 폴더를 사용하여 전체 회사의 사용자 지정 파일을 저장하십시오. 회사 지정 폴더의 설정과 파일은 회사 내의 모든 프로젝트에 사용하기 위한 것입니다. 예를 들어 회사에 특정 도면 레이아웃 표준이 있는 경우, 도면 템플릿을 사용자 지정하고 회사 폴더에 저장할 수 있습니다. 그러면 향후 회사의 모든 프로젝트에서도 사용자 지정한 도면 템플릿을 사용할 수 있습니다. |
| 프로젝트 |
특정 프로젝트에 사용되는 설정입니다. 프로젝트 폴더와 하위 폴더를 사용하여 특정 프로젝트에만 사용되는 사용자 지정 파일을 저장합니다. 프로젝트는 서로 다른 위치에 있는 개별 팀들이 수행하는 여러 모델로 구성될 수 있습니다. 프로젝트에 참여하는 모든 사람이 사용할 수 있도록 프로젝트 관련 파일과 설정을 해당 프로젝트 폴더에 저장할 수 있습니다. 프로젝트는 서로 다른 회사들이 공유하는 모델 하나로 구성될 수도 있습니다. |
속성 파일은 항상 \TeklaStructuresModels\<my_building>\attributes와 같은 현재 모델 폴더의 \attributes 폴더에 저장됩니다. 이러한 파일을 프로젝트 또는 회사 지정 폴더에 복사하거나 프로젝트 또는 회사 지정 폴더의 사용자 정의 하위 폴더에 복사하는 것이 좋습니다.
프로젝트 및 회사 지정 폴더의 장점
프로젝트 및 회사 지정 폴더를 사용하여 사용자 지정 설정을 저장하면 회사 설정을 업데이트하기가 더 용이합니다. 모든 사용자가 프로젝트에서 동일한 설정을 사용하고 최신 버전의 Tekla Structures로 업그레이드한 상태인지 확인하십시오.
Tekla Structures는 새 버전을 설치할 때 프로젝트 및 회사 지정 폴더의 파일을 바꾸지 않습니다. 복사하여 붙여 넣거나 이전 버전에서 내보내고 가져올 필요 없이 사용자 지정된 파일을 유지할 수 있습니다. 프로젝트 및 회사 지정 폴더를 사용하면 업그레이드가 더욱 빠르고 쉬워집니다. 파일을 한 위치에 저장하면 설정을 더욱 쉽게 업데이트할 수 있고, 프로젝트의 모든 사용자가 동일한 설정을 사용할 수 있습니다. 또한 프로젝트 및 회사 지정 폴더를 사용하면 사용자 지정 설정이 시스템 파일을 덮어쓰지 않기 때문에 기본 설정으로 쉽게 되돌릴 수 있습니다.
예:
123_project_ABC라는 현재 프로젝트에서 콘크리트 기둥의 속성을 설정하고 column_ABC로 저장했습니다. 저장된 이 설정을 123_project_ABC 프로젝트에서 작업하는 모든 사용자가 이용할 수 있도록 하려면
-
모델 폴더 아래의 \attributes 폴더에서 column_ABC.ccl를 \123_project_ABC 프로젝트 폴더나 파일 서버로 또는 \123_project_ABC 프로젝트 폴더 아래의 사용자 정의 하위 폴더로 복사합니다.
-
프로젝트의 모든 사용자가 .ini 파일에서
XS_PROJECT고급 옵션에 대한 올바른 경로를 가지고 있는지 확인합니다.
프로젝트 및 회사 지정 폴더 정의를 위한 고급 옵션
프로젝트 및 회사 지정 폴더는 XS_FIRM 및 XS_PROJECT 고급 옵션에서 정의됩니다.
회사 지정 폴더 및 프로젝트 폴더에 저장된 설정을 사용하려면 XS_PROJECT 및 XS_FIRM 고급 옵션을 사용하여 폴더 경로를 설정합니다. 이 고급 옵션은 초기화(.ini) 파일에 포함되어야 합니다. 여러 개의 다른 .ini 파일을 가질 수 있습니다. Tekla Structures 바로 가기에서 실행할 .ini 파일 및 적용할 설정을 정의할 수 있습니다.
각 프로젝트에 필요한 모든 폴더가 포함된 시작 바로 가기를 바탕 화면에 생성하는 것이 유용할 수 있습니다.
경고:
모델 폴더 밖에 있는 .ini 파일에서 고급 옵션 값을 변경하면 기존 모델에 영향을 미치지 않습니다. 고급 옵션 대화 상자 또는 모델 폴더에 있는 options.ini 파일에서만 고급 옵션을 업데이트할 수 있으며, 고급 옵션 XS_FIRM 또는 XS_PROJECT에 대해 정의된 폴더에 있는 options.ini 파일에서는 고급 옵션을 업데이트하지 못합니다. .ini 파일은 기존 모델을 열 때도 읽지만, options_model.db 또는 options_drawings.db에 없는 새 고급 옵션만 삽입됩니다(예를 들어 아직 고급 옵션 대화 상자에 없지만 소프트웨어에 추가된 고급 옵션).
프로젝트 폴더 또는 회사 지정 폴더를 생성합니다.
회사 지정 폴더와 프로젝트 폴더는 일반적으로 회사의 모든 사용자가 액세스할 수 있는 공유 파일 서버 또는 네트워크 폴더에 위치합니다.
주:
또는 Trimble Connect 프로젝트를 프로젝트 또는 회사 지정 폴더로 사용할 수 있습니다. Trimble Connect 프로젝트에 저장된 설정을 단일 사용자, 다중 사용자 또는 Tekla Model Sharing 모델에 사용할 수 있습니다.
- 공유 위치에 빈 프로젝트 또는 회사 지정 폴더를 생성합니다.
- Tekla Structures에서 파일 메뉴로 이동하여 을 선택합니다.
-
파일 위치 범주에서
XS_FIRM또는XS_PROJECT고급 옵션 값으로 회사 지정 또는 프로젝트 폴더의 경로를 정의합니다. - 변경 사항을 적용하려면 Tekla Structures를 다시 시작합니다.

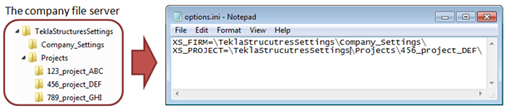

회사 지정 폴더를 사용한 예
이 예에서는 회사 지정 폴더를 설정하는 방법과 Tekla Structures가 회사 지정 폴더에서 해당 설정을 사용하도록 XS_FIRM 고급 옵션 값을 설정하는 방법을 보여 줍니다.
프로젝트 폴더 및 회사 지정 폴더의 고정 하위 폴더
일부 파일은 프로젝트 폴더 및 회사 지정 폴더 아래의 특정 또는 고정 하위 폴더에 저장해야 합니다. 해당 폴더에 파일을 저장하지 않으면 Tekla Structures에서 파일을 읽을 수 없습니다. 고정 하위 폴더에 저장해야 하는 파일을 다음 표에서 확인하십시오.
|
XS_FIRM 또는 XS_PROJECT 하위 폴더 |
추가 하위 폴더 및 필수 파일 |
다음도 참조하십시오. |
|---|---|---|
|
|
이 폴더를 사용하여 IFC 내보내기를 위한 속성 설정 구성 파일을 해당 |
|
|
|
이 폴더를 사용하여 다음 항목을 저장합니다.
|
|
|
|
이 폴더를 사용하여 2D 도면 상세를 Tekla Structures의 회사 지정 폴더 또는 프로젝트 폴더 아래
\Drawing Details 하위 폴더에 저장된 도면 상세를 확인하려면 다음을 참조하십시오.
|
|
|
|
이 하위 폴더에는 다음과 같은 하위 폴더가 있습니다.
매크로는 주로 |
|
|
|
이 하위 폴더에는 다음과 같은 하위 폴더가 있을 수 있습니다.
|
|
|
|
이 폴더에는 다음과 같은 하위 폴더가 있습니다.
|
|
|
|
이 폴더를 사용하여 사용자 지정된 속성 창 레이아웃을 |
|
|
|
이 폴더를 사용하여 다음 항목을 저장합니다.
기호는 주로 |
|
|
|
이 폴더를 사용하여 도면 레이아웃에 사용되는 그래픽 템플릿을 템플릿은 주로 마찬가지로 이 고급 옵션은 단순히 회사 또는 프로젝트 폴더의 이 폴더에는 다음 하위 폴더도 포함되어 있습니다.
|
