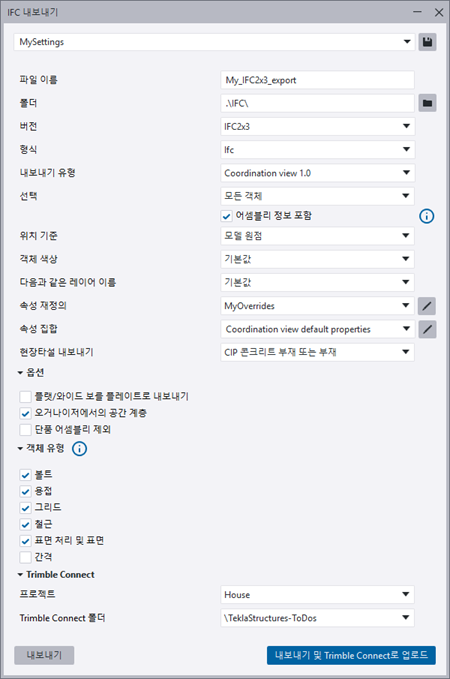

IFC2x3 및 IFC4 내보내기 대화 상자가 병합되어 일관된 컨트롤 및 워크플로를 제공합니다. 이제 서로 다른 IFC 버전을 내보내기 위해 따로 두 개의 대화 상자를 열 필요가 없습니다. 파일 > 내보내기 > IFC를 선택하면 새 IFC 내보내기 대화 상자가 열려 Tekla Structures에서 지원하는 모든 IFC 버전을 내보낼 수 있습니다.

새 버전 목록에서 IFC 내보내기 버전을 선택할 수 있습니다. IFC2x3, IFC4, IFC4.3. 먼저 버전을 선택하면 대화 상자가 선택한 버전에 맞는 설정을 표시합니다. 단, 모든 설정이 모든 IFC 버전에 적용되는 것은 아닙니다.

또한, 이제 IFC2x3 및 IFC4에 대해 동일한 방식으로 Open API를 사용할 수 있습니다.

자세한 내용은 IFC 형식으로 내보내기를 참조하십시오.

TTSD-69046, TTSD-73253

이제 내보내기를 특정 모델 객체로 정확하게 제한하여 설계 정보를 정확하게 전달할 수 있습니다. 어셈블리 내에서 선택한 객체만 유연하게 내보낼 수 있으며, 전체 어셈블리를 내보내지 않고도 어셈블리 정보를 포함할지 여부를 선택할 수 있습니다. 또한, 새로운 필터링 옵션을 통해 내보내기를 추가로 자동화할 수 있습니다.

객체 유형 섹션에서 원하는 객체 유형을 선택하고 다음 선택 옵션을 사용합니다.

• 모든 객체: 모든 모델 객체를 내보냅니다. 볼트, 용접부, 그리드, 철근, 표면처리 및 표면, 공간의 내보내기는 내보내기 설정에서 해당 확인란이 선택되었는지에 따라 결정됩니다.

• 선택한 객체: 선택한 객체만 내보냅니다. 예를 들어, 어셈블리에서 플레이트만 선택하면 플레이트만 내보내집니다. 또한, 콘크리트 부재 기둥에 철근과 임베디드 부재가 포함되어 있지만 임베디드 부재만 내보내려는 경우, 모델에서 해당 부재(기둥 및 임베디드 부재)만 선택하고 선택한 객체 옵션과 철근 확인란을 모두 선택합니다. 임베디드 부재는 철근으로 모델링되기 때문입니다.

• 선택된 객체 및 해당 어셈블리: 선택한 부재 및 해당 어셈블리를 내보냅니다. 예를 들어, 어셈블리에서 플레이트만 선택하면 선택한 플레이트와 연결된 전체 어셈블리가 내보내집니다.

• 선택 필터: 사전 정의된 필터를 사용하여 내보내기를 추가로 특정 유형의 객체로 제한합니다.

• 어셈블리 정보 포함: 객체의 어셈블리 계층에 관한 정보를 내보냅니다. 어셈블리의 일부만 내보내더라도 전체 어셈블리 계층 및 관련 정보가 포함됩니다. 예를 들어, 어셈블리에 3개의 부재가 있지만 이 가운데 2개만 내보내기로 선택하는 경우 이 옵션을 사용하면 내보내기 파일은 두 부재가 동일한 어셈블리에 속함을 인식합니다. 이 옵션은 선택 옵션(예: 선택한 객체)과 함께 사용하십시오.

자세한 내용은 IFC 형식으로 내보내기를 참조하십시오.

TTSD-71033, TTSD-71311

이제 이전에는 고정(하드 코딩)되어 있던 IFC 엔터티 속성을 수정할 수 있습니다. IFC 내보내기 대화 상자의 새 속성 재정의 컨트롤을 사용하면 프로젝트 사양, 표준 또는 고객 요구 사항을 충족하도록 조정된 내보내기 값을 지정하여 이름, 설명, 태그와 같은 특정 IFC 엔티티 속성을 사용자 지정할 수 있습니다. Tekla 속성, 사용자 정의 속성 또는 사용자 지정 속성을 내보내기 값으로 지정할 수 있습니다.

이전에는 IFC 스키마에서 정의된 모든 IFC 엔티티 속성은 하드 코딩되어 있어 출력에 대한 제어가 제한적이었습니다. GlobalId와 같은 필수 속성은 여전히 하드 코딩됩니다. 기본값은 <없음>으로 설정되어 있습니다. 즉, 내보내기에서 사전 정의된 값이 사용됩니다.

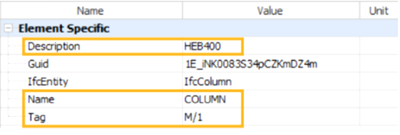

IFC 엔티티 속성 및 내보내기 값 예:

• 새로운 속성 재정의를 정의하려면 속성 재정의 목록에서 <새로 만들기>를 선택하고 편집을 클릭합니다.

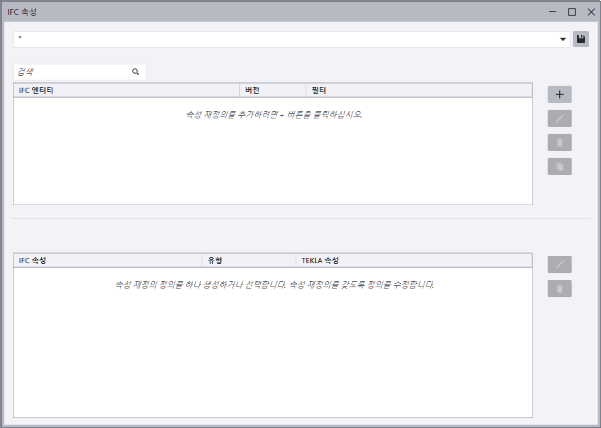

  그러면 새로운 IFC 속성 대화 상자가 열립니다.

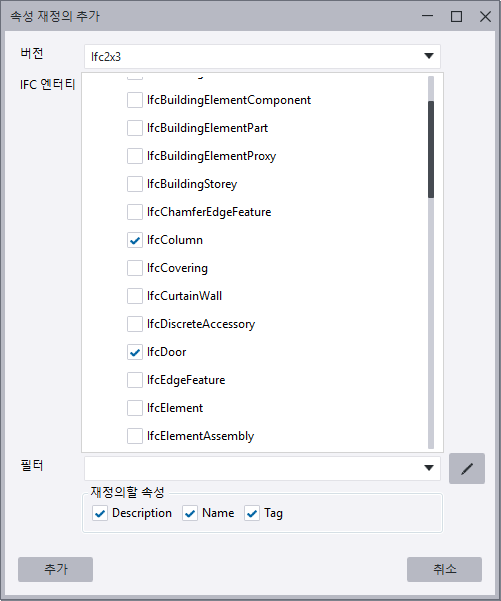

• 속성 재정의를 추가하려면 오른쪽의 더하기 버튼을 클릭합니다. 표시된 속성 재정의 추가 대화 상자에서 원하는 IFC 버전을 정의하고 엔티티 목록에서 IFC 엔티티를 하나 이상 선택합니다. 또한 필터를 적용하여 영향을 받는 객체를 추가로 제한할 수 있습니다. 재정의할 속성 목록은 IFC 엔터티 선택에 따라 재정의할 수 있는 속성으로 채워집니다. IFC 엔터티를 2개 이상 선택한 경우 속성 목록에는 선택한 엔터티 모두에 공통된 속성만 표시됩니다. 준비가 되면 추가(A)을 클릭합니다.

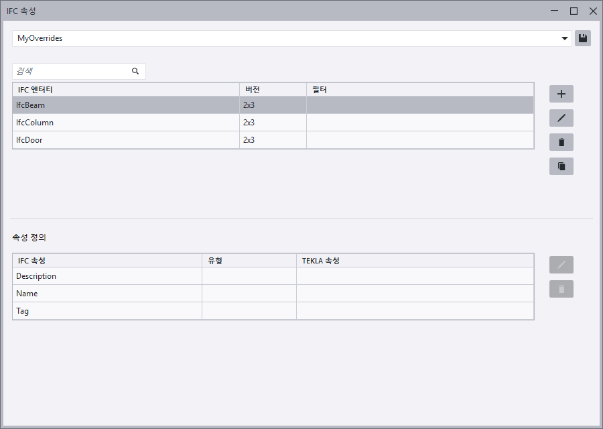

  선택한 엔티티에 추가한 속성은 IFC 속성 대화 상자의 아래쪽에 있는 속성 정의 목록에 표시됩니다.

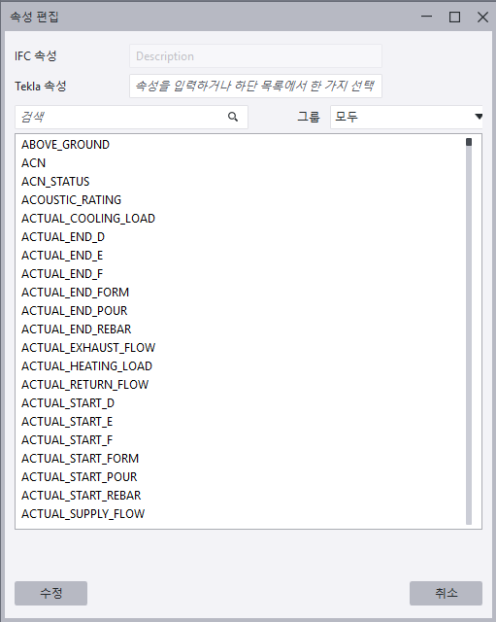

• 이제 속성 정의를 사용자 지정할 수 있습니다. 속성 정의 목록에서 속성을 선택하고 편집을 클릭합니다. 목록에서 Tekla 속성을 선택하거나 사용자 정의 속성 또는 사용자 지정 속성을 입력합니다. 사용 가능한 속성 목록의 범위를 좁히려면 그룹 목록에서 속성 그룹을 선택합니다. 준비가 되면 수정을 클릭합니다.



• 필요한 재정의 규칙을 정의했으면 규칙 집합에 이름을 지정하고 저장을 클릭합니다. 그러면 새 <name>.attributeoverride 파일이 현재 모델 폴더의 \IfcAttributeOverrides 폴더에 저장됩니다.

자세한 내용은 IFC 내보내기를 위한 속성 재정의 생성 및 수정을 참조하십시오.

TTSD-71028

이제 새 IFC 내보내기 대화 상자에서 IFC 파일을 Trimble Connect 프로젝트 및 폴더에 직접 게시할 수 있습니다. 이는 기본 TrimBIM 형식에 사용되는 워크플로와 일치하며 수동 파일 처리가 필요하지 않습니다.

• 직접 업로드를 활성화하려면 Trimble Connect 프로젝트를 지정합니다. 모델이 이미 Trimble Connect 프로젝트에 연결되어 있으면 연결된 Trimble Connect 프로젝트 옵션이 자동으로 선택됩니다. 모델이 Trimble Connect 프로젝트에 연결되어 있지 않으면 없음이 표시되고 원하는 프로젝트를 수동으로 선택할 수 있습니다.

• 선택한 프로젝트에서 Trimble Connect 폴더를 선택합니다.

• 프로젝트 및 폴더는 언제든지 변경할 수 있습니다.

• 선택 사항은 내보내기 설정에 저장됩니다.

• 준비가 되었으면 내보내기 및 Trimble Connect로 업로드를 선택합니다.

자세한 내용은 IFC 형식으로 내보내기를 참조하십시오.

TTSD-69043

이제 Tekla Structures 모델의 각 객체에 대해 필요한 IFC 엔티티를 보다 정확하게 지정하여 생성된 IFC 파일에 필요한 정보가 포함되도록 할 수 있습니다.

• 이제 더 많은 IFC 엔티티 유형이 지원됩니다.

  IfcCovering

  IfcCurtainWall

  IfcRampFlight

  IfcStairFlight

• 이제 철근의 IFC 엔티티를 변경할 수 있습니다.

• 이제 어셈블리 엔티티를 없음으로 설정할 수 있습니다.

• IFC 엔터티의 이름을 입력하기 시작하면 목록에 일치하는 엔터티가 표시됩니다.



• 이제 IFC2x3 내보내기에서도 강연선을 IfcTendon으로 내보낼 수 있습니다. 이전에는 IFC4 내보내기에서만 가능했습니다.

TTSD-71058, TTSD-71057, TTSD-66167, TTSD-65637, TTSD-62542, TTSD-48482, TTSD-61973, TTSD-72410

• Tekla Structures 2026은 최신 buildingSMART 릴리스 IFC 4.3.2에 따라 IFC 4.3 스키마를 지원합니다. 이제 IFC 4.3 스키마를 사용하여 모델을 내보내고 구조 결과물에 대한 필수 요구 사항을 충족할 수 있습니다.

• IFC4.3 내보내기에서는 이제 이미 지원되는 교량 도메인뿐만 아니라 빌딩 도메인도 지원됩니다.



• IFC4.3 내보내기는 이제 이미 지원되는 Bridge view 내보내기 유형 외에 Reference view 및 Design transfer view 내보내기 유형도 지원합니다.

STP-589, TTSD-73781

IFC 헤더 정보가 buildingSMART 권장 사항을 준수하도록 변경되었습니다.

Tekla Structures에서는 이제 다음 정보가 IFC 파일 헤더의 FILE_NAME 레코드에 기록됩니다.

Trimble Inc. - Tekla Structures - <version number>

TTSD-70252

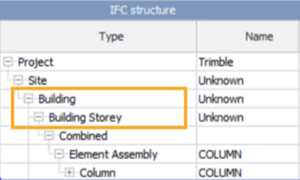

IFC4 및 IFC4.3 내보내기에서 선택된 객체를 내보낼 때 그리드는 선택된 경우에만 내보내집니다. 이전에는 선택된 객체만 내보내도록 선택해도 모델의 모든 그리드가 내보내졌습니다. 오거나이저에서의 공간 계층을 선택하면 그리드가 해당 건물(그 경계가 해당 그리드를 포함) 아래에 배치되고, 그렇지 않으면 첫 번째 건물 아래에 배치됩니다.

TTSD-73001

이제 IFC 참조 객체를 Tekla Structures 고유 객체로 변환할 때 IFC4.0 및 이후 IFC4 형식이 지원됩니다.

이전에는 객체 변환이 IFC2x3 참조 객체만 지원했습니다.

IFC 객체 변환에 대한 자세한 내용은 IFC 객체를 Tekla Structures 고유 객체로 변환을 참조하십시오.

TTSD-57949
