Weld preparation
부재의 용접 준비가 되어 있을 때 부재 가장자리를 비스듬히 잘라 용접을 위한 홈을 만들 수 있습니다. 사면과 홈의 각도를 정의할 수 있습니다.
부재의 용접을 수동으로 준비하거나 이를 자동으로 수행하는 컴포넌트를 적용할 수 있습니다. 또는 용접 속성이나 컴포넌트 용접 속성에서 개선 옵션을 사용할 수 있습니다.
다음에 유의하십시오.
-
컴포넌트의 Weld preparation 옵션을 사용하면 지원되는 용접 유형이 모델에 올바르게 배치됩니다. 부재 가장자리를 준비하기 위해 컷을 사용하면 용접이 올바르게 배치되지 않을 수 있습니다.
-
용접 개선 베벨 및 그루브는 도면에 치수가 생성되지 않습니다. 베벨 및 그루브는 편집 탭의 컷 명령을 통해 생성된 경우에만 치수가 생성됩니다.
폴리곤으로 용접하기 위해 부재 준비
부재를 폴리곤 형상으로 절단하여 부재의 용접을 수동으로 준비할 수 있습니다.
시작하기 전에 작업 평면이 절단하려는 평면인지 확인하십시오.

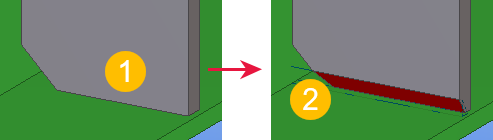

(1) 절단할 부재
(2) 절단부는 대시 및 점선을 사용하여 표시됨
다른 부재로 용접하기 위해 부재 준비
부재를 다른 부재로 절단하여 부재의 용접을 수동으로 준비할 수 있습니다. 절단 부재는 이후에 삭제됩니다.
시작하기 전에, 절단 부재를 생성하고 절단하려는 부재를 통과하여 배치합니다.

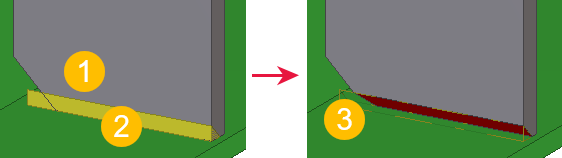

(1) 절단할 부재
(2) 절단 부재
(3) 절단부는 대시 및 점선을 사용하여 표시됨
