모델에서 수평, 수직 및 사용자 정의 거리를 측정할 수 있습니다. 모든 측정값은 일시적이며, 창을 업데이트하거나 다시 그릴 때까지 모델 뷰 창에 표시됩니다.

1. Ctrl+P를 눌러 평면 뷰로 전환합니다.
2. 편집 탭에서 측정을 클릭하고 다음 명령 중 하나를 선택합니다.

   • 거리

     이 명령으로 두 점 사이의 거리를 측정할 수 있습니다. 경사진 거리나 정렬된 거리를 측정하기 위해 이 명령을 사용합니다. 기본적으로 결과에는 거리 및 좌표가 포함됩니다.

   • 수평 거리

     이 명령으로 뷰 평면 x축의 방향으로 두 점 사이의 거리를 측정할 수 있습니다.

   • 수직 거리

     이 명령으로 뷰 평면 y축의 방향으로 두 점 사이의 거리를 측정할 수 있습니다.

3. 시작점을 선택합니다.
4. 끝점을 선택합니다.
5. 치수선의 어느 쪽에 측정값을 표시할지 나타내려면 점을 선택합니다.

   모델에 측정값이 나타납니다. 이 측정값을 모델 내에서 이동할 수는 없습니다.

6. 측정값을 제거하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 창 업데이트를 선택하여 뷰 창을 새로 고칩니다.

모델에서 각도를 측정할 수 있습니다. 모든 측정값은 일시적이며, 창을 업데이트하거나 다시 그릴 때까지 모델 뷰 창에 표시됩니다.

1. 편집 탭에서 측정 > 각도을 클릭합니다.
2. 중심점을 선택합니다.
3. 시작점을 선택합니다.
4. 끝점을 선택합니다.

   모델에 측정값이 나타납니다. 이 측정값을 모델 내에서 이동할 수는 없습니다.

5. 측정값을 제거하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 창 업데이트를 선택하여 뷰 창을 새로 고칩니다.

모델에서 호의 반경 및 길이를 측정할 수 있습니다. 모든 측정값은 일시적이며, 창을 업데이트하거나 다시 그릴 때까지 모델 뷰 창에 표시됩니다.

1. 편집 탭에서 측정 > 호을 클릭합니다.
2. 시작점을 선택합니다.
3. 중간점을 선택합니다.

   시작점과 끝점 사이에서 호를 따라 어떤 점이든 중간점이 될 수 있습니다.

4. 끝점을 선택합니다.



   (1) 시작점

   (2) 중간점

   (3) 끝점



   (4) 호 반경

   (5) 호 길이

   모델에 측정값이 나타납니다. 이러한 측정값을 모델 내에서 이동할 수는 없습니다.

5. 측정값을 제거하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 창 업데이트를 선택하여 뷰 창을 새로 고칩니다.

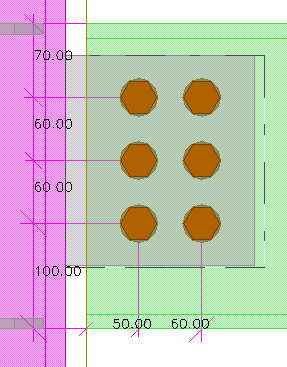

볼트 그룹에서 볼트 사이의 거리를 측정할 수 있습니다. Tekla Structures에서는 볼트와 선택한 부재 사이의 가장자리 거리도 보여 줍니다. 모든 측정값은 일시적이며, 창을 업데이트하거나 다시 그릴 때까지 모델 뷰 창에 표시됩니다.

1. 편집 탭에서 측정 > 볼트 간격을 클릭합니다.
2. 볼트 그룹을 선택합니다.
3. 부재를 선택합니다.

   모델에 측정값이 나타납니다. 이러한 측정값을 모델 내에서 이동할 수는 없습니다.



4. 측정값을 제거하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 창 업데이트를 선택하여 뷰 창을 새로 고칩니다.
