예제: 컨트롤 번호를 사용하여 설치 순서 표시

이 예에서는 6개 콘크리트 벽에 컨트롤 넘버를 할당하는 방법을 보여줍니다. 이들 벽 중 4개는 콘크리트 부재 위치가 동일하기 때문에 포지션 넘버 기준으로는 콘크리트 부재를 명확히 구분할 수 없습니다. 따라서 현장에서의 설치 순서를 표시하는 고유한 식별자를 각 벽에 할당해야 합니다. 설치 순서는 발송 순서에도 영향을 미칩니다. 예를 들어 벽 1번은 현장에서 가장 먼저 설치되므로 배송 포장에서 맨 위에 배치해야 하며, 벽 2번은 1번 다음에 설치되므로 배송 포장에서 두 번째로 배치해야 합니다.

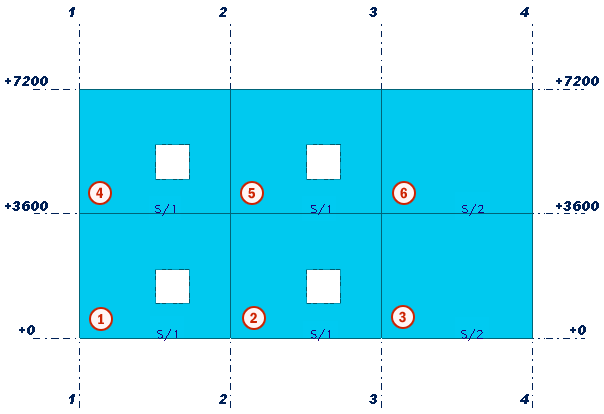

다음 이미지는 원하는 최종 결과를 보여줍니다.

(1) 첫 번째로 설치

(2) 두 번째로 설치

(3) 세 번째로 설치

(4) 네 번째로 설치

(5) 다섯 번째로 설치

(6) 여섯 번째로 설치

콘크리트 벽에 컨트롤 넘버를 할당하려면:

도면 및 레포트 탭에서 넘버링 설정 > 컨트롤 번호 할당을 클릭하여 컨트롤 번호 생성 대화 상자를 엽니다.
6개 콘크리트 벽을 선택합니다.
넘버링 시리즈 S 내 부재만 시작 번호 1을 사용하여 컨트롤 넘버를 할당하도록 정의합니다.
1. 넘버링 목록에서 번호 시리즈로을 선택합니다.
2. 접두사 상자에 S를 입력합니다.
3. 시작 번호 상자에 1을 입력합니다.
이들 벽의 컨트롤 넘버로 번호 1-6을 사용하도록 지정합니다.
1. 컨트롤 번호의 시작 번호 상자에 1을 입력합니다.
2. 계단 값 상자에 1을 입력합니다.
z 좌표가 동일할 경우 양의 x축에 나타나는 순서에 따라 벽을 넘버링하도록 정의합니다.
1. 첫 번째 방향 목록에서 Z를 선택합니다.
2. 두 번째 방향 목록에서 X를 선택합니다.
적용을 클릭하여 변경 내용을 저장합니다.
생성을 클릭하여 콘크리트 벽을 넘버링합니다.

아래 이미지와 같이 각 콘크리트 벽에 고유한 컨트롤 넘버가 할당됩니다.

팁:
모델에서 컨트롤 넘버가 보이지 않으면 표시 설정을 수정하십시오. 필요한 설정에 대한 자세한 정보는 모델에서 컨트롤 넘버 표시를 참조하십시오.
