트윈 프로파일 생성
트윈 프로파일은 2개의 평행하고 동일한 보로 구성됩니다. 트윈 프로파일 유형을 선택하고 두 방향으로 보 사이의 클리어런스를 설정하여 두 보 모두의 위치를 정의합니다.
-

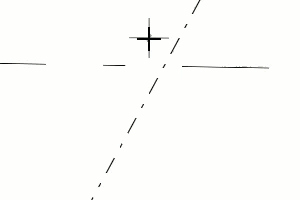

2개의 점을 선택합니다.
Tekla Structures는 속성 창의 트윈 프로파일 속성을 사용하여 선택한 점 사이에 트윈 프로파일을 생성합니다.
또는 속성 창에서 명령을 시작할 수 있습니다.
-
모델에서 아무 것도 선택하지 않았음을 확인하십시오.
-
속성 창에서 객체 유형 목록 버튼
을 클릭하고 목록에서 트윈 프로파일을 선택합니다. Tekla Structures에서 명령이 시작되고 속성 창에 속성이 표시됩니다.
트윈 프로파일 속성 수정
- 속성 창이 열려 있지 않으면 보 중 하나를 두 번 클릭하여 철골 보 속성을 엽니다.
- 필요에 따라 속성을 변경합니다.
- 수정을 클릭합니다.
트윈 프로파일 속성
속성 창의 트윈 프로파일 속성을 사용하여 트윈 철골 프로파일의 속성을 확인하고 수정합니다 트윈 프로파일 속성 파일의 파일 확장자 이름은 *.dia입니다.
속성 창 레이아웃을 사용자 지정한 경우 속성 목록이 다를 수 있습니다.
|
설정 |
설명 |
|---|---|
|
일반 |
|
|
이름 |
트윈 프로파일의 사용자 정의 가능한 이름입니다. 이름은 최대 61자를 포함할 수 있습니다. Tekla Structures는 레포트 및 문서 관리자에 부재 이름을 사용하고 동일한 유형의 부재를 식별합니다. |
|
프로파일 |
트윈 프로파일 내 두 보의 프로파일. |
|
재질 |
보의 재질입니다. |
|
피니시 |
피니시의 유형입니다. 피니시는 사용자 정의 가능합니다. 이 설정은 부식 방지 페인트, 용용 도금, 방염 코팅 등 부재 표면의 처리 방법을 설명합니다. |
|
클래스 |
트윈 프로파일을 그룹화하는 데 사용합니다. 예를 들면 서로 다른 색상과 다른 클래스의 부재를 표시할 수 있습니다. |
|
트윈 프로파일 유형 |
프로파일이 결합되는 방식을 정의합니다. |
|
번호 시리즈 |
|
|
부재 번호 |
부재 번호의 부재 접두사와 시작 번호입니다. |
|
어셈블리 번호 |
어셈블리 포지션 넘버의 어셈블리 접두사와 시작 번호입니다. |
|
위치 |
|
|
평면 |
트윈 프로파일의 기준선에 대해 작업 평면상 트윈 프로파일의 위치입니다. |
|
회전 |
작업 평면에서 축을 중심으로 한 트윈 프로파일의 회전입니다. |
|
깊이 |
트윈 프로파일의 위치 깊이입니다. 이 위치는 항상 작업 평면과 직각입니다. |
|
끝 오프셋 |
|
|
Dx |
트윈 프로파일의 기준선을 따라 트윈 프로파일 끝점을 이동하여 트윈 프로파일의 길이를 변경합니다. |
|
부재 간 클리어런스 |
|
|
수평 |
프로파일 사이의 수평 클리어런스. |
|
수직 |
프로파일 사이의 수직 클리어런스. |
|
IFC 내보내기 |
|
|
IFC 엔터티 |
IFC 내보내기의 경우, 부재의 하위 유형 및 IFC 엔터티 유형을 선택합니다. 사용 가능한 하위 유형은 선택한 IFC 엔터티에 따라 다릅니다. IFC 엔터티의 이름을 입력하기 시작하면 목록에 일치하는 엔터티가 표시됩니다. 사전 정의된 옵션에서 IFC4 하위 유형을 선택할 수 있으며 또는 USERDEFINED를 선택한 다음 사용자 정의 유형(IFC4)에 텍스트를 입력할 수 있습니다. |
|
하위 유형(IFC4) |
|
|
사용자 정의 유형(IFC4) |
|
|
자세히 |
|
| UDA |
사용자 정의 속성 버튼을 클릭하여 부재의 사용자 정의 속성(UDA)을 엽니다. UDA는 부재에 대한 추가 정보를 제공합니다. |
