플레이트 생성
플레이트를 생성할 때, 선택하는 프로파일에 따라 플레이트의 두께가 정의되고 선택하는 점에 따라 형상이 정의됩니다. 플레이트의 모서리는 모따기 처리할 수 있습니다.
-
철골 탭에서
를 클릭합니다.
-
마우스 가운데 버튼을 클릭합니다.
Tekla Structures는 속성 창의 플레이트 속성을 사용하여 플레이트를 생성합니다.
또는 속성 창에서 명령을 시작할 수 있습니다.
-
모델에서 아무 것도 선택하지 않았음을 확인하십시오.
-
속성 창에서 객체 유형 목록 버튼
을 클릭하고 목록에서 플레이트를 선택합니다. Tekla Structures에서 명령이 시작되고 속성 창에 속성이 표시됩니다.
원형 플레이트 생성
-
핸들을 두 번 클릭합니다.
윤곽 플레이트 모서리의 핸들을 더 쉽게 선택하려면 직접 수정 스위치
가 활성화되지 않았는지 확인합니다.속성 창에서 코너 모따기 속성이 열립니다.
-
유형 목록에서 라운딩
을 선택합니다.
-
모따기할 각 모서리에 대해 위의 단계를 반복합니다.
원형 플레이트를 생성하는 다른 방법
-

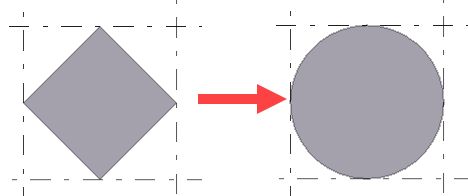

4개의 동일한 측면을 갖는 다이아몬드 형태의 플레이트를 생성합니다.
-
코너를 라운딩하려면 호 점
모따기 유형을 사용합니다.
플레이트 속성 수정
- 속성 창이 열려 있지 않으면 플레이트를 두 번 클릭하여 플레이트 속성을 엽니다.
- 필요에 따라 속성을 변경합니다.
- 수정을 클릭합니다.
플레이트 속성
속성 창의 플레이트 속성을 사용하여 플레이트의 속성을 확인하고 수정합니다. 속성을 열려면 플레이트를 두 번 클릭합니다. 플레이트속성 파일의 파일 이름 확장자는 *.cpl입니다.
속성 창 레이아웃을 사용자 지정한 경우 속성 목록이 다를 수 있습니다.
|
설정 |
설명 |
|---|---|
|
일반 |
|
|
이름 |
플레이트의 사용자 정의 가능한 이름입니다. 이름은 최대 61자를 포함할 수 있습니다. Tekla Structures는 레포트 및 문서 관리자에 부재 이름을 사용하고 동일한 유형의 부재를 식별합니다. |
|
프로파일 |
플레이트의 프로파일입니다. |
|
재질 |
플레이트의 재질입니다. |
|
피니시 |
피니시의 유형입니다. 피니시는 사용자 정의 가능합니다. 이 설정은 부식 방지 페인트, 용용 도금, 방염 코팅 등 부재 표면의 처리 방법을 설명합니다. |
|
클래스 |
플레이트를 그룹화하는 데 사용합니다. 예를 들면 서로 다른 색상과 다른 클래스의 부재를 표시할 수 있습니다. |
|
번호 시리즈 |
|
|
부재 번호 |
부재 번호의 부재 접두사와 시작 번호입니다. |
|
어셈블리 번호 |
어셈블리 포지션 넘버의 어셈블리 접두사와 시작 번호입니다. |
|
위치 |
|
|
깊이 |
플레이트의 위치 깊이입니다. 이 위치는 항상 작업 평면과 직각입니다. |
|
IFC 내보내기 |
|
|
IFC 엔터티 |
IFC 내보내기의 경우, 부재의 하위 유형 및 IFC 엔터티 유형을 선택합니다. 사용 가능한 하위 유형은 선택한 IFC 엔터티에 따라 다릅니다. IFC 엔터티의 이름을 입력하기 시작하면 목록에 일치하는 엔터티가 표시됩니다. 사전 정의된 옵션에서 IFC4 하위 유형을 선택할 수 있으며 또는 USERDEFINED를 선택한 다음 사용자 정의 유형(IFC4)에 텍스트를 입력할 수 있습니다. |
|
하위 유형(IFC4) |
|
|
사용자 정의 유형(IFC4) |
|
|
자세히 |
|
|
UDA |
사용자 정의 속성 버튼을 클릭하여 부재의 사용자 정의 속성(UDA)을 엽니다. UDA는 부재에 대한 추가 정보를 제공합니다. |
