콘크리트 패널 또는 벽체 생성

선택한 점을 통과하는 콘크리트 패널 또는 벽체를 생성할 수 있습니다.

콘크리트 탭에서 패널 을 클릭합니다.
패널 또는 벽을 통과시킬 점들을 선택합니다.
마우스 가운데 버튼을 클릭합니다.

Tekla Structures는 속성 창의 콘크리트 패널 속성을 사용하여 패널 또는 벽체를 생성합니다. 닫힌 패널 또는 벽체 구조는 생성할 수 없습니다.

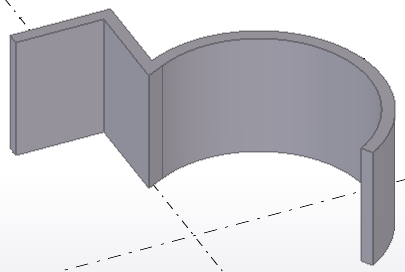

곡선형 세그먼트를 생성하려면 패널 또는 벽의 모서리를 모따기 처리합니다.

예시:

또는 속성 창에서 명령을 시작할 수 있습니다.

모델에서 아무 것도 선택하지 않았음을 확인하십시오.
속성 창에서 객체 유형 목록 버튼 을 클릭하고 목록에서 콘크리트 패널을 선택합니다.

Tekla Structures에서 명령이 시작되고 속성 창에 속성이 표시됩니다.

콘크리트 패널 또는 벽 속성 수정

속성 창이 열리지 않으면 패널이나 벽을 두 번 클릭하여 콘크리트 패널 속성을 엽니다.
필요에 따라 속성을 변경합니다.
수정을 클릭합니다.

콘크리트 패널 또는 벽 속성

속성 창의 콘크리트 패널 속성을 사용하여 콘크리트 패널 또는 벽체의 속성을 확인하고 수정합니다. 속성을 열려면 패널 또는 벽체를 두 번 클릭합니다. 콘크리트 패널 속성 파일의 파일 이름 확장자는 *.cpn입니다.

속성 창 레이아웃을 사용자 지정한 경우 속성 목록이 다를 수 있습니다.


설정	설명
일반
이름	패널의 사용자 정의 가능한 이름입니다. 이름은 최대 61자를 포함할 수 있습니다. Tekla Structures는 레포트 및 문서 관리자에 부재 이름을 사용하고 동일한 유형의 부재를 식별합니다.
프로파일	패널의 프로파일(벽의 두께 × 높이)입니다.
재질	패널의 재질입니다.
피니시	피니시의 유형입니다. 피니시는 사용자 정의 가능합니다. 피니시는 부재 표면을 처리한 방식을 설명합니다.
클래스	패널을 그룹화하는 데 사용합니다. 예를 들면 서로 다른 색상과 다른 클래스의 부재를 표시할 수 있습니다.
위치
평면	패널의 기준선에 대해 작업 평면상 패널의 위치입니다.
회전	작업 평면의 축을 중심으로 한 패널의 회전입니다.
깊이	패널의 포지션 깊이입니다. 이 위치는 항상 작업 평면과 직각입니다.
끝 오프셋
Dx	패널의 기준선을 따라 보 끝점을 이동하여 패널의 길이를 변경합니다.
Dy	패널의 기준선에 수직이 되도록 패널 단부를 이동합니다.
Dz	작업 평면의 z 방향으로 패널 단부를 이동합니다.
콘크리트 부재
콘크리트 부재 번호	콘크리트 부재 번호의 콘크리트 부재 접두사 및 시작 번호.
콘크리트 부재	패널 또는 벽이 프리캐스트인지 현장타설인지 여부를 표시합니다.
타설 페이즈	현장타설 부재의 타설 페이즈. 타설 객체를 구별하는 데 사용합니다.
굽힘
평면	곡률면입니다.
반경	곡선형 패널의 반경입니다.
세그먼트 개수	Tekla Structures가 곡선형 패널을 그릴 때 사용하는 세그먼트의 개수입니다.
철근 집합용 콘크리트 피복
좌표계	부재 내 철근 집합의 콘크리트 피복 두께를 글로벌 좌표계에서 정의할지, 부재의 로컬 좌표계에서 정의할지 선택합니다. 기본 글로벌 및 로컬 피복 두께 값은 옵션 대화 상자에서 정의합니다. 빈 옵션을 선택하면 Tekla Structures가 글로벌 값을 사용합니다.
상단, 하단, 측면, 정면 , 뒤로, 시작, 끝	옵션 대화 상자에서 글로벌 또는 로컬 기본값을 재정의하려면 각 필수 부재 면의 피복 두께를 정의합니다.
IFC 내보내기
IFC 엔터티	IFC 내보내기의 경우, 부재의 하위 유형 및 IFC 엔터티 유형을 선택합니다. 사용 가능한 하위 유형은 선택한 IFC 엔터티에 따라 다릅니다. IFC 엔터티의 이름을 입력하기 시작하면 목록에 일치하는 엔터티가 표시됩니다. 사전 정의된 옵션에서 IFC4 하위 유형을 선택할 수 있으며 또는 USERDEFINED를 선택한 다음 사용자 정의 유형(IFC4)에 텍스트를 입력할 수 있습니다.
하위 유형(IFC4)
사용자 정의 유형(IFC4)
자세히
UDA	사용자 정의 속성 버튼을 클릭하여 부재의 사용자 정의 속성(UDA)을 엽니다. UDA는 부재에 대한 추가 정보를 제공합니다.
