독립형 벤트 플레이트 생성

입력 부재를 전혀 선택하지 않아도 되는 독립형 벤트 플레이트를 생성할 수 있습니다. 독립형 벤트 플레이트를 사용하여 후드, 호퍼, 원추 등의 원통형 및 원뿔형 부재를 모델링합니다.

제한 조건

Tekla Structures는 완전한 360º의 독립형 벤트 플레이트를 지원하지 않습니다. 그 대신 359º 플레이트를 생성할 수 있습니다.
도면 생성 시, 로컬 좌표계를 사용합니다.

독립 벤트 플레이트 외에도 부재 두 개 또는 두 개의 부재 면을 선택하여 원통형 및 원뿔형 벤트 플레이트를 생성할 수도 있습니다. 벤트 플레이트 생성에 사용하는 부재는 프로파일이 플레이트인 윤곽 플레이트 또는 보여야 합니다.

독립형 벤트 플레이트 생성

직접 수정이 켜져 있어야 합니다.
철골 탭에서 플레이트 > 독립형 벤트 플레이트 생성 을 클릭합니다.

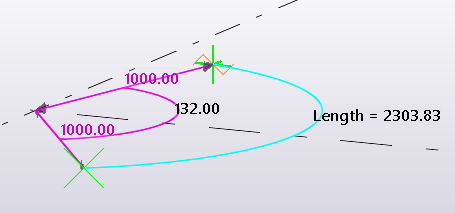

다음과 같이 굽힘의 첫 번째 반경을 정의합니다.
1. 중심점을 선택합니다.
2. 호의 시작점을 선택합니다.
3. 호의 끝점을 선택합니다.
선택 순서에 따라 위쪽 방향이 정의됩니다. 예를 들어, 시계 반대 방향으로 xy 평면에 호를 생성하면 오른손 규칙에 따라 위쪽 방향이 양의 z축을 가리키게 됩니다.

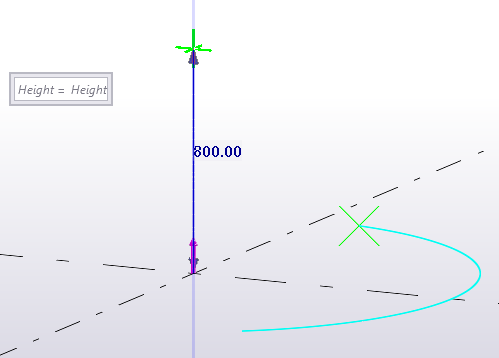

점 하나를 선택하여 굽힘의 높이를 정의합니다.

또는 벤트 플레이트 상황에 맞는 도구 모음에서 높이를 입력할 수 있습니다.

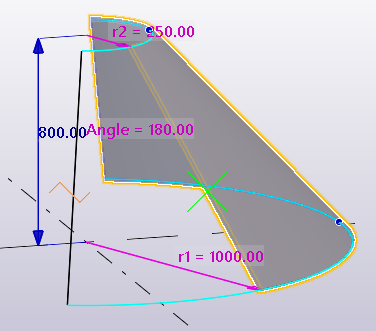

다음과 같이 굽힘의 두 번째 반경을 정의합니다.

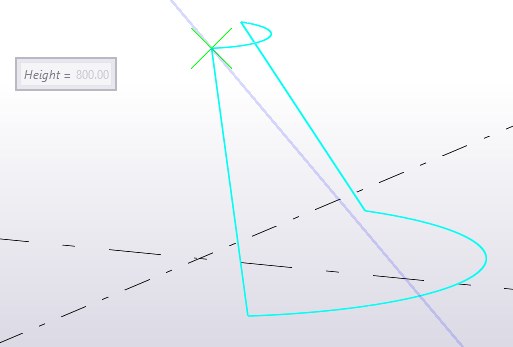

1. 플레이트 미리 보기를 기준으로 점을 선택합니다.

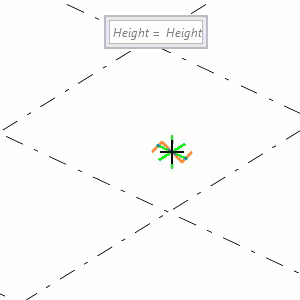

2. 점을 선택한 후 플레이트의 방향을 변경하려면 마우스 왼쪽 버튼을 클릭합니다.

  또는 원통형 굽힘을 생성하려면 마우스 가운데 버튼을 클릭합니다. 이 경우 반경 2 = 반경 1입니다.

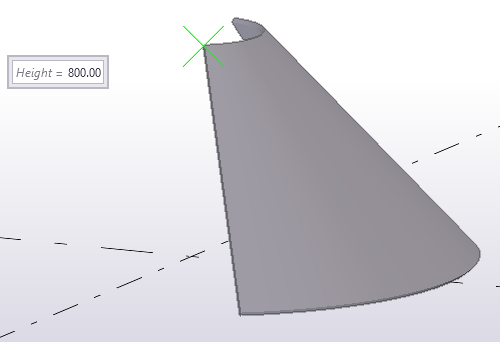

벤트 플레이트 생성을 완료하려면 마우스 가운데 버튼을 클릭합니다.

독립형 벤트 플레이트 형상 수정

직접 수정 치수 값 및 핸들을 사용하여 벤트 플레이트 형상을 수정합니다.

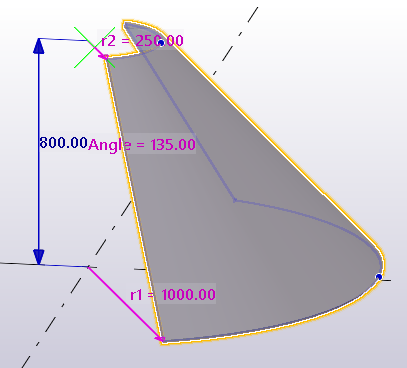

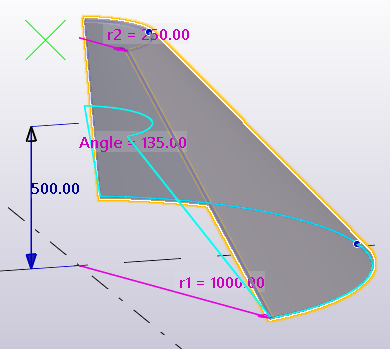

새 치수 값을 입력하여 굽힘의 각도, 반경 및 높이를 변경할 수 있습니다.

벤트 플레이트 가장자리를 드래그하여 늘일 수 있습니다.

중간점을 추가하고 삭제할 수 있습니다.

독립형 벤트 플레이트의 펼쳐진 도면을 생성할 수 있습니다.

벤트 플레이트 속성 수정

속성 창이 열려 있지 않으면 벤트 플레이트를 두 번 클릭하여 벤트 플레이트 속성을 엽니다.
필요에 따라 속성을 변경합니다.
수정을 클릭합니다.

벤트 플레이트 속성

속성 창의 벤트 플레이트 속성을 사용하여 벤트 플레이트의 속성을 확인하고 수정합니다. 속성을 열려면 벤트 플레이트를 두 번 클릭합니다. 벤트 플레이트 속성 파일의 파일 이름 확장자는 *.bpl입니다.

속성 창 레이아웃을 사용자 지정한 경우 속성 목록이 다를 수 있습니다.


설정	설명
일반
이름	플레이트의 사용자 정의 가능한 이름입니다. 이름은 최대 61자를 포함할 수 있습니다. Tekla Structures는 레포트 및 문서 관리자에 부재 이름을 사용하고 동일한 유형의 부재를 식별합니다.
프로파일	플레이트의 프로파일입니다.
재질	플레이트의 재질입니다.
피니시	피니시의 유형입니다. 피니시는 사용자 정의 가능합니다. 이 설정은 부식 방지 페인트, 용용 도금, 방염 코팅 등 부재 표면의 처리 방법을 설명합니다.
클래스	플레이트를 그룹화하는 데 사용합니다. 예를 들면 서로 다른 색상과 다른 클래스의 부재를 표시할 수 있습니다.
번호 시리즈
부재 번호	부재 번호의 부재 접두사와 시작 번호입니다.
어셈블리 번호	어셈블리 번호의 어셈블리 접두사와 시작 번호입니다.
IFC 내보내기
IFC 엔터티	IFC 내보내기의 경우, 부재의 하위 유형 및 IFC 엔터티 유형을 선택합니다. 사용 가능한 하위 유형은 선택한 IFC 엔터티에 따라 다릅니다. IFC 엔터티의 이름을 입력하기 시작하면 목록에 일치하는 엔터티가 표시됩니다. 사전 정의된 옵션에서 IFC4 하위 유형을 선택할 수 있으며 또는 USERDEFINED를 선택한 다음 사용자 정의 유형(IFC4)에 텍스트를 입력할 수 있습니다.
하위 유형(IFC4)
사용자 정의 유형(IFC4)
자세히
UDA	사용자 정의 속성 버튼을 클릭하여 부재의 사용자 정의 속성(UDA)을 엽니다. UDA는 부재에 대한 추가 정보를 제공합니다.
