다음 항목이 필요합니다.

• 참고선

• 참고호

• 참고원

  또는

• 참고 폴리 커브

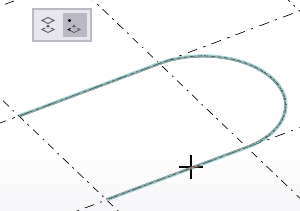

  폴리커브를 사용하여 접선으로 호 생성 또는 참고 폴리 커브의 도구 모음에서 접선 선 생성 옵션 을 사용합니다. 직선 세그먼트로만 폴리커브를 생성하려면, 선 생성 옵션 을 사용합니다. 둘 다 접선인 경우에는 참고 폴리 커브에 동일한 수의 세그먼트가 있어야 하는 것은 아닙니다.

• 2개의 참고 객체를 사용하여 로프팅된 슬래브를 생성합니다.

  1. 첫 번째 구성 객체 선택: 선, 호 원 또는 폴리 커브.

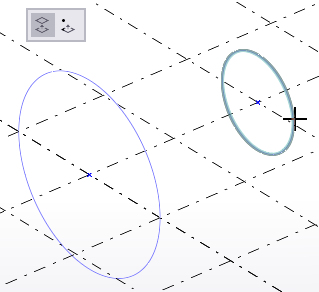

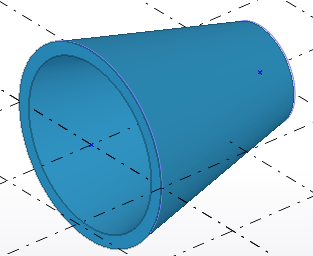

     예를 들어 2개의 참고원을 사용하여 로프팅된 슬래브를 생성하는 경우:

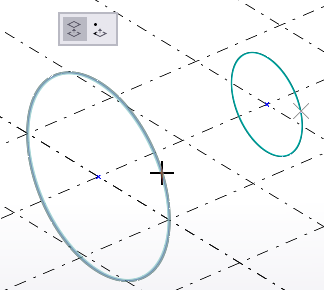

  2. 두 번째 구성 객체 선택:

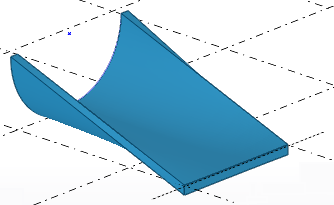

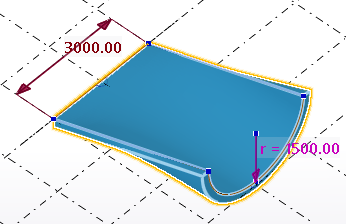

     Tekla Structures는 속성 창의 로프팅 슬래브 속성을 사용하여 선택한 구성 객체 사이에 로프팅된 슬래브를 생성합니다.



• 하나의 참고 객체와 점을 사용하여 로프팅된 슬래브를 생성합니다.

  1. 첫 번째 구성 객체 선택: 선, 호 원 또는 폴리 커브.

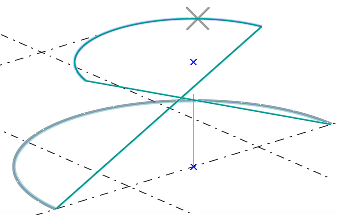

     예를 들어 참고 폴리 커브와 점을 사용하여 로프팅된 슬래브를 생성하는 경우.



     Tekla Structures는 부재 지오메트리의 미리 보기를 표시합니다. 미리 보기를 사용하여 로프팅된 슬래브의 방향과 높이를 설정합니다.

  2. 점을 선택합니다.

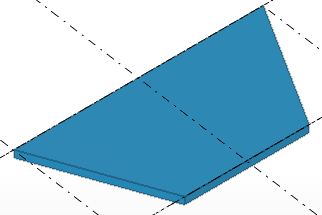

     Tekla Structures는 미리 보기를 기준으로 로프팅된 슬래브를 생성합니다.

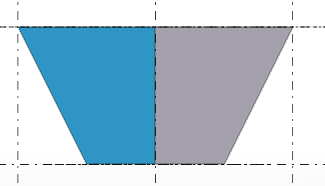

Tekla Structures는 로프팅된 슬래브를 분할합니다.

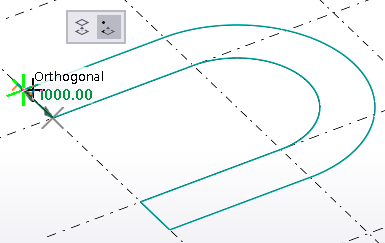

예제:

참고선의 경우, 직접 수정 스위치가 활성 상태가 아닌지 확인합니다. 그런 다음 노란색 및 자홍색 객체 핸들을 볼 수 있습니다.

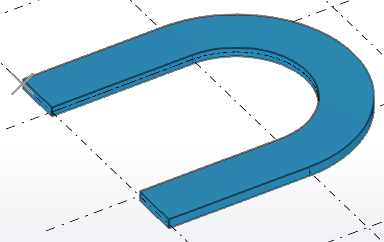

Tekla Structures는 선택한 참고 객체의 모델링 방향을 변경하며, 로프팅된 슬래브를 올바르게 생성할 수 있습니다.
