부재 기준선 및 부재 핸들
Tekla Structures에서 부재를 생성할 때 점을 선택하여 부재의 위치를 지정합니다. 이런 점들이 바로 부재 기준점입니다. 부재 기준선은 기준점 2개 사이의 선이며 기준선은 선 끝에 핸들이 있습니다. 부재 핸들을 사용하여 모델 객체를 이동하거나 모델 객체의 형상이나 크기를 수정할 수 있습니다.
부재 기준선
두 점을 선택하여 부재를 배치하는 경우 선택한 점이 부재 기준선을 형성하며 선 끝 부분에 부재 핸들이 나타납니다. 부재의 위치는 항상 부재의 기준점을 기준으로 합니다.
속성 창에서 부재의 위치 값을 변경하면 부재 프로파일이 기준선 주위로 이동하지만 모델에서 기준선의 위치는 이동하지 않습니다.
기본적으로 부재 기준선은 모델에 표시되지 않습니다. 예를 들어 부재의 중간점으로 스냅할 때는 이 기준선을 표시하는 것이 유용할 수 있습니다.
-
수정을 클릭합니다.
부재 기준선이 표시됩니다.
보와 같은 수평 부재를 생성할 때는 항상 같은 방향으로(예: 왼쪽에서 오른쪽으로, 하단에서 상단으로(양의 x, y 방향)) 점을 선택해야 합니다. 그러면 Tekla Structures가 부재를 도면과 동일하게 배치 및 치수를 측정하며 자동으로 동일한 부재 단부에 부재 마크가 표시됩니다.
도면에서 보 회전을 정확하게 하려면 부재 속성에서 부재 회전을 상단으로 설정합니다.
부재 핸들

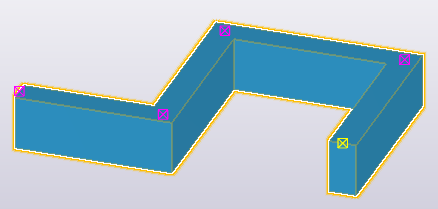

Tekla Structures는 핸들로 부재의 방향을 표시합니다. 부재를 선택하면 Tekla Structures가 핸들을 표시합니다. 부재 시작점의 핸들은 노란색이고, 나머지는 자홍색입니다.
부재의 핸들만 선택하는 자세한 방법은 객체 선택을 참조하십시오.
직접 수정이 켜져 있으면 Tekla Structures가 선택한 부재의 기준점, 모서리, 세그먼트 및 세그먼트 중간점에 대한 직접 수정 핸들을 표시합니다. 직접 수정 핸들은 파란색입니다.
부재 핸들과 직접 수정 핸들은 동시에 표시되지 않습니다. 직접 수정 핸들을 사용하지 않으려면 직접 수정 스위치가 꺼져 있는지 확인하십시오.
직접 수정을 사용하지 않으려면 부재 핸들을 사용하여 부재 길이를 수정할 수 있습니다.
-
부재 핸들을 사용하여 부재 길이 수정을 시작하려면 직접 수정 스위치
가 활성 상태가 아니어야 합니다. -
부재를 선택합니다.
Tekla Structures에서 부재의 핸들이 강조 표시됩니다.
-
핸들 하나를 클릭하여 선택합니다.
-
Tekla Structures의 다른 객체를 움직이듯 핸들을 움직입니다.
예를 들어 마우스 오른쪽 버튼을 클릭하고 이동을 선택합니다.
드래그 앤 드롭이 활성화되어 있다면 핸들을 새로운 위치로 드래그하십시오.
부재 핸들 바꾸기
핸들 바꾸기 매크로를 사용하여 부재의 모델링 방향을 변경할 수 있습니다. 그러면 노란색 시작 핸들이 자홍색으로 변하고, 나머지는 반대로 변합니다.
-
모델링 방향을 변경할 부재를 선택합니다.
Tekla Structures가 부재 핸들을 표시합니다.
-
빠른 실행으로 이동하고, 핸들 바꾸기를 입력하기 시작하고, 표시된 목록에서 매크로.핸들 바꾸기 명령을 선택합니다.
Tekla Structures는 부재의 모델링 방향을 변경하고 시작 및 종료 핸들을 바꿉니다.
