단면 형상을 선택하여 내부 윤곽이 없는 단면을 정의합니다.

1. 파일 메뉴에서 카탈로그 > 프로파일 정의 > 폴리곤을 사용하여 단면 정의를 클릭합니다.
2. 형상을 정의할 수 있도록 단면의 모서리 점을 선택합니다.

   우측 하단 모서리부터 시작하여 시계 반대 방향으로 점을 선택하십시오.

3. 시작점을 선택한 다음 마우스 가운데 버튼을 클릭하여 형상을 닫습니다.
4. 단면의 중심점을 선택합니다.



5. 사용자 프로파일 횡단면 대화 상자에서 횡단면 이름을 입력합니다.
6. 확인을 클릭하여 사용자 프로파일 단면 대화 상자를 닫습니다.
7. 저장 확인 대화 상자에서 확인을 클릭하여 변경 내용을 저장합니다.
8. 프로파일 카탈로그에 새 프로파일을 추가할 때 이 단면을 사용하십시오.

   프로파일 유형은 사용자 정의, 고정입니다.

단면 형상을 선택하여 내부 윤곽이 있는 단면을 정의합니다.

1. 파일 메뉴에서 카탈로그 > 프로파일 정의 > 폴리곤을 사용하여 단면 정의를 클릭합니다.
2. 단면의 모서리 점을 선택하여 형상을 정의한 다음 시작점을 선택하여 형상을 닫습니다.
3. 내부 윤곽마다 단면 내부 윤곽의 모서리 점을 선택한 다음, 시작점을 선택하여 형상을 닫습니다.
4. 모든 내부 윤곽의 선택이 끝나면 마우스 가운데 버튼을 클릭합니다.
5. 단면의 중심점을 선택합니다.

6. 사용자 프로파일 횡단면 대화 상자에서 횡단면 이름을 입력합니다.
7. 확인을 클릭하여 사용자 프로파일 단면 대화 상자를 닫습니다.
8. 저장 확인 대화 상자에서 확인을 클릭하여 변경 내용을 저장합니다.
9. 프로파일 카탈로그에 새 프로파일을 추가할 때 이 단면을 사용하십시오.

   프로파일 유형은 사용자 정의, 고정입니다.

모델에 윤곽 플레이트가 있는 경우에는 윤곽 플레이트를 사용하여 단면을 정의할 수 있습니다.

1. 모든 모따기를 포함하는 윤곽 플레이트를 생성합니다.
2. 파일 메뉴에서 카탈로그 > 프로파일 정의 > 플레이트를 사용하여 단면 정의를 클릭합니다.
3. Profile Cross-Section from Plate (10) 대화 상자의 매개변수 탭에서 단면 이름 및 프로파일 이름 필드에 이름을 입력합니다.

   기타 속성은 옵션입니다.

4. OK를 클릭합니다.
5. 윤곽 플레이트를 선택합니다.

   Tekla Structures가 윤곽 플레이트 형상으로 횡단면을 생성합니다.

6. 매개변수 탭을 사용하여 Profile Cross-Section from Plate (10) 컴포넌트에서 프로파일 속성을 정의합니다.

   표 1. 속성: Profile cross-section from plate (10)

   옵션	설명
   단면 이름	프로파일 카탈로그 수정 대화 상자에 표시되는 단면 이름. 이 상자를 비워 놓으면 프로파일이 생성되지 않습니다.
   프로파일 이름	보 속성 및 프로파일 카탈로그 수정 대화 상자에 표시되는 프로파일 이름. 이 상자를 비워 놓으면 프로파일이 생성되지 않습니다.
   저장 위치	프로파일 카탈로그의 위치 다음 옵션 중 하나를 선택합니다. 모델 디렉터리: 현재 모델 폴더 글로벌 디렉터리: ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil 저장하지 않음: 프로파일을 저장하지 않습니다. 이 옵션은 테스트할 때 유용합니다.
   지점 간 최소 거리	단면의 모서리 점 사이 최소 거리 복잡한 단면 도면을 간단하게 생성하려면 이 값을 높이십시오.
   중심점 오프셋	플레이트 원점에 따라 프로파일 기준선의 위치가 결정됩니다. 오프셋 값을 입력하여 단면에 대한 기준선의 위치를 이동합니다.
   좌표계	다음 옵션 중에서 하나를 선택합니다. 로컬 사용 글로벌 xy 평면 사용
   대칭	다음 옵션 중에서 하나를 선택합니다. 대칭 금지 x 방향으로 대칭 y 방향으로 대칭 x 및 y 방향으로 대칭

7. 프로파일 카탈로그에 새 프로파일을 추가할 때 이 단면을 사용하십시오.

   프로파일 유형은 사용자 정의, 고정입니다.

.dwg 파일에서 프로파일 카탈로그로 단면을 가져오기 전에 Tekla Structures로 올바르게 가져올 수 있도록 DWG 파일을 준비해야 합니다.

1. 프로파일로 변환하려는 프로파일 형상의 선만 표시되는지 확인합니다.

   텍스트, 치수, XREF 객체, 지시선과 같은 추가 객체는 표시되지 않아야 합니다.

   • 추가 객체가 표시되지 않도록 하려면 추가 객체를 삭제하는 것이 좋습니다.
   • 추가 객체가 포함된 레이어를 끌 수도 있습니다. 그러나 가져오기 프로세스 전에 프로파일을 스케일 업하면 대부분의 객체가 더 이상 원본 DWG 파일과 동일한 방식으로 정렬되지 않습니다.
2. 해칭과 불필요한 선을 제거합니다.

   Tekla Structures는 DWG 파일에서 찾은 선을 모두 가져옵니다.

   프로파일은 윤곽으로 정의됩니다. 외부 형상은 전체 프로파일이고 내부 형상은 프로파일의 홀입니다. 프로파일을 올바르게 가져오려면 홀을 나타내지 않는 내부 선이 있으면 안 됩니다.

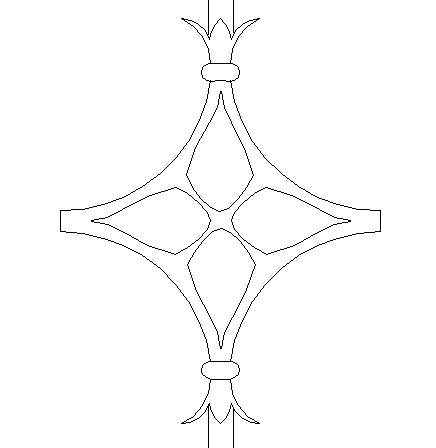

   이 예에서는 장식용 난간을 보여 줍니다. 4개의 내부 형상이 올바르게 생성됩니다.



   그러나 형상에 더 많은 상세를 추가하는 형상 위 및 아래의 선은 작동하지 않습니다. 이러한 추가 선을 제거해야 합니다.


3. 프로파일에 프로파일 형상을 구성하는 기본 객체만 포함되어 있는지 확인합니다.

   프로파일에는 선, 호, 원이 포함될 수 있습니다. 스플라인, 폴리라인, 영역과 같은 다른 형상은 Tekla Structures로 올바르게 가져오지 않습니다. 프로파일에 이러한 형상이 포함되어 있는 경우 형상을 분해해야 합니다.

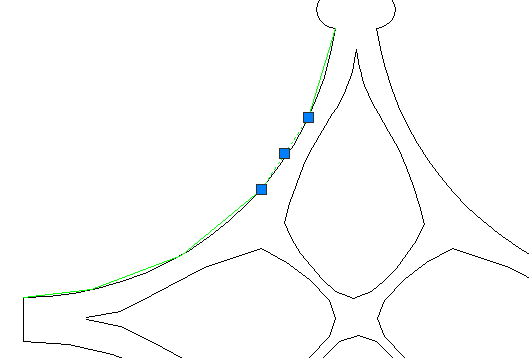

   호를 가져오면 Tekla Structures가 호를 분할된 곡선으로 변환합니다. 곡선을 따라 면이 너무 많으면 프로파일을 가져올 때 왜곡될 수 있습니다. 곡선을 따라 면 수를 줄이려면 복잡한 호를 제거하고 대신 곡선을 나타내는 단순한 선을 그립니다.



   선 도구를 사용하여 호를 따라 선을 그린 다음 호를 삭제합니다.

4. 윤곽이 폐쇄형 폴리라인 하나로만 구성되어야 합니다.

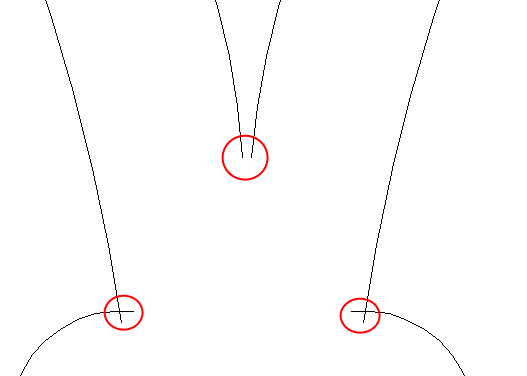

   각 윤곽은 간격, 중복 또는 기타 불일치 없이 완전히 닫혀야 합니다. 트림 및 연장 도구를 사용하여 형상을 닫습니다.



   특히 타사 DWG 파일의 경우 프로파일의 한 단면을 정리한 다음 유사한 영역 또는 대칭 영역에 복사하거나 미러링하는 것이 더 효율적일 수 있습니다.

   팁: AutoCAD의 영역 기능을 사용하여 프로파일의 무결성을 테스트할 수 있습니다. 모든 선이 닫힌 형상을 형성하는 경우 AutoCAD가 영역을 생성합니다. 형상이 닫히지 않으면 영역이 생성되지 않습니다. 테스트 후 영역을 분해합니다. 영역은 Tekla Structures로 가져올 수 없습니다.

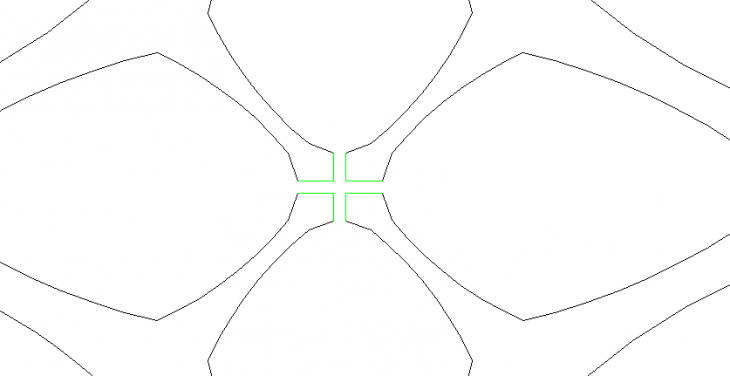

5. 프로파일에 10개 이상의 영역이 있는 경우 작은 간격을 사용하여 여러 윤곽을 하나의 더 큰 형상으로 만듭니다.

   DWG 파일을 프로파일로 변환하는 경우 형상이 다음과 같이 10개의 닫힌 윤곽 또는 영역으로 제한됩니다. 전체 프로파일 형상 및 9개 개구부.


6. Tekla Structures 모델에서 올바르게 측정할 수 있도록 프로파일을 25.4로 스케일 업합니다.

   Tekla Structures는 미터법을 사용하므로 프로파일로 변환 중인 DWG 파일을 가져올 때는 미터법 변환을 고려해야 합니다.

7. 단면의 윤곽을 DWG 파일로 저장합니다.

단면으로 사용할 .dwg 파일을 준비한 후 단면을 DWG 프로파일로 프로파일 카탈로그로 가져올 수 있습니다.

1. 모델을 엽니다.
2. 파일 메뉴에서 카탈로그 > 프로파일 정의 > DWG 파일을 사용하여 단면 정의를 클릭합니다.
3. DWG Profile to Library (6) 대화 상자의 매개변수 탭에서 DWG 파일을 찾습니다.

   DWG 파일의 파일 이름 경로의 최대 길이는 255자입니다.

4. 단면 속성을 정의합니다.

   옵션	설명
   단면 이름	프로파일 카탈로그 수정 대화 상자에 표시되는 단면 이름.
   프로파일 이름	프로파일 카탈로그 수정 대화 상자에 표시되는 프로파일 이름.
   저장 위치	프로파일 카탈로그의 위치 다음 옵션 중에서 하나를 선택합니다. 모델 디렉터리: 현재 모델 폴더 글로벌 디렉터리: ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil 저장하지 않음: 프로파일을 저장하지 않습니다. 이 옵션은 테스트할 때 유용합니다.
   지점 간 최소 거리	단면의 모서리 점 사이 최소 거리 복잡한 단면 도면을 간단하게 생성하려면 이 값을 높이십시오.
   중심점 오프셋	플레이트 원점에 따라 프로파일 기준선의 위치가 결정됩니다. 오프셋 값을 입력하여 단면에 대한 기준선의 위치를 이동합니다.

5. 프로파일 속성 탭에서 기본값을 변경하지 마십시오.

   프로파일 속성은 프로파일 카탈로그의 일반 탭에 표시되는 프로파일에 대한 정보를 정의합니다. 값을 잘 모를 경우 기본값을 변경하지 않는 것이 좋습니다. 이 탭의 값이 실제 형상과 충돌하면 가져오기가 올바르게 작동하지 않을 수 있습니다.

6. OK를 클릭합니다.
7. 모델에서, 가져올 단면의 시작점과 끝점을 선택합니다.

   Tekla Structures가 횡단면을 가져와서 DWG 파일의 원점에 프로파일 기준선을 배치합니다.

   프로파일이 자동으로 프로파일 카탈로그에 추가됩니다. 프로파일은 모델을 닫았다가 다시 열 때까지 프로파일 카탈로그에 표시되지 않을 수 있습니다. 프로파일 유형은 사용자 정의, 고정입니다.

8. 프로파일이 프로파일 카탈로그에 표시되지 않거나 예상대로 변환되지 않으면 DWG 파일을 편집하고 프로파일을 다시 가져오십시오.

   프로필이 예상대로 변환되기까지 이 프로세스를 여러 번 반복해야 할 수 있습니다.

   가능한 문제:

   • 호가 너무 많음: 선 도구를 사용하여 호를 따라 선을 그린 다음 호를 삭제하여 면 수를 줄입니다.
   • 반지름이 너무 작음: 매우 작은 곡선은 올바르게 변환되지 않을 수 있습니다. 작은 곡선을 직선 세그먼트로 바꿉니다.
   • 선 위에 선이 있음: 추가 선을 제거합니다.
   • 간격 또는 중복 교차점: 트림 및 연장 도구를 사용하여 형상을 닫습니다.

폴리곤, 플레이트 또는 DWG 파일을 사용해 정의한 단면을 수정할 수 있습니다.

1. 파일 메뉴에서 카탈로그 > 프로파일 정의 > 폴리곤 단면 편집을 클릭합니다.
2. 단면 수정 대화 상자에서 수정하려는 단면을 선택합니다.
   팁:

   단면을 삭제하려면 해당 단면을 선택한 다음 삭제를 클릭하십시오.

3. 단면 점 속성을 수정합니다.

   • 숫자는 단면 생성 시 선택한 각 점을 순서대로 나타냅니다. 선택한 첫 번째 점은 1입니다.

   • 모따기는 모따기 형상을 나타냅니다.

   • x: 및 y:는 모따기 유형에 적용됩니다. 예를 들어 앵글의 양쪽 측면에서 모따기를 동일하게 적용하려면 x: 값만 입력합니다.

     서로 다르게 모따기를 적용하려면 x:와 y: 값을 입력합니다.

4. 업데이트를 클릭합니다.
5. 확인을 클릭하여 단면 수정 대화 상자를 닫습니다.
6. 저장 확인 대화 상자에서 확인을 클릭하여 변경 내용을 저장합니다.
