마크의 단위 설정 변경

Tekla Structures는 다양한 마크 요소의 기본 단위 설정을 구성하는 데 contentattributes_global.lst 속성 파일을 사용합니다. 이 파일은 예를 들어 사용되는 단위와 소수점 자리수를 정의합니다. 마크, 연결 메모 및 치수 마크 속성 대화 상자에서 마크의 간격 요소, 길이, 높이, 직경의 단위와 형식을 변경할 수 있습니다. 단위를 변경하는 또 다른 방법은 contentattributes.lst 파일 끝에 개별 설정을 추가하는 것입니다.

contentattributes_global.lst 파일은 템플릿 편집기에서 생성한 템플릿의 속성에 대한 기본값도 정의합니다.

단위와 형식을 변경하는 경우에는 필요 시 나중에 사용하기 위해 변경 내용을 속성 파일에 저장하십시오.

경고:

contentattributes_global.lst를 편집하지 마십시오.

마크 요소에 포함된 사용자 정의 속성의 경우, 기본 단위 설정은 contentattributes_userdefined.lst 파일에서 가져옵니다. 고유한 설정을 구성하려면 contentattributes_userdefined.lst를 사용할 수도 있습니다. 기본적으로 이 파일은 ..\Program Files\Tekla Structures\<version>\bin\applications\Tekla\Tools\TplEd\settings에 위치하지만 사용자 환경에 따라 위치가 다른 경우도 있습니다. 이 파일은 서로 다른 위치에서 특정 검색 순서로 읽어 옵니다.

컨테이너 파일 contentattributes.lst는 실제 속성 정의가 포함된 모든 파일을 나열합니다. contentattributes.lst에 포함되는 파일의 순서가 파일의 읽기 순서를 정의합니다.

팁:

단위와 소수점 자릿수를 변경하는 템플릿을 마크에 추가할 수 있습니다. 이는 변경된 템플릿이 포함된 마크가 있는 모든 도면에 영향을 미칩니다.

예 1

이 첫 번째 예에서는 부재 마크에서 길이 요소의 단위와 형식을 변경하고 속성 파일에 변경 내용을 저장하여 부재 마크에 변경 내용을 적용하는 방법을 보여 줍니다.

열린 도면의 배경을 두 번 클릭하여 도면 속성 대화 상자를 엽니다.
부재 마크를 클릭합니다.
부재 마크에 길이 요소를 추가합니다.
마크의 요소 목록에서 길이를 선택하고 단위와 형식은 필요한 대로 조정합니다. 예를 들어 mm와 ###.##를 선택합니다.

마크의 요소 목록에서 길이 요소를 선택할 때만 단위와 형식 설정을 사용할 수 있습니다.
다른 이름으로 저장 버튼 옆에 있는 속성 파일에 이름을 부여하고 다른 이름으로 저장을 클릭합니다.

이제 동일한 단위와 형식을 다시 사용해야 하는 경우 나중에 이 파일을 로드할 수 있습니다.
수정을 클릭합니다.

이제 도면에 있는 모든 부재 마크에 길이 요소의 새 단위와 형식 설정이 생겼습니다.

예 2

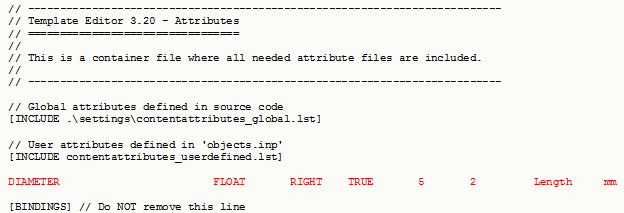

이 두 번째 예에서는 특정 프로젝트에 특정 개별 설정을 두고자 하는 경우를 보여 줍니다. 이 경우 모델 폴더에 contentattributes.lst 및 contentattributes_global.lst를 복사하고 contentattributes.lst의 끝에 이러한 개별 설정을 추가할 수 있습니다. 포함된 글로벌 속성 및 사용자 속성 파일과 추가된 DIAMETER 설정을 보여 주는 아래 예를 참조하십시오.
