형상, 홀 및 리세스의 치수 생성 방법
뷰 레벨 치수 생성에서 형상 치수, 홀 치수, 리세스 치수의 논리와 기능이 명확하며 예측 가능합니다. 지오메트리가 형상, 홀 또는 리세스인 정의는 치수를 생성할 객체에 대해 한 번만 수행되며 모든 도면 뷰에서 해당 정의가 사용됩니다.
모양과 구멍의 정의는 다음과 같은 방식으로 X, Y, Z의 세 방향으로 물체의 그림자를 보면서 수행됩니다.
-
음영의 외부 가장자리를 따라 있는 점들은 형상으로 치수 생성됩니다.
-
음영의 내부 루프는 홀로 치수 생성됩니다.
또한 8개 이상의 점이 있는 정다각형은 원형 구멍으로 간주됩니다. 예를 들어, 원형 모서리 모따기가 있는 폴리곤 컷은 원형 홀로 인식됩니다.
-
음영에서 보이지 않는 다른 모든 지오메트리 점은 리세스로 치수 생성됩니다.

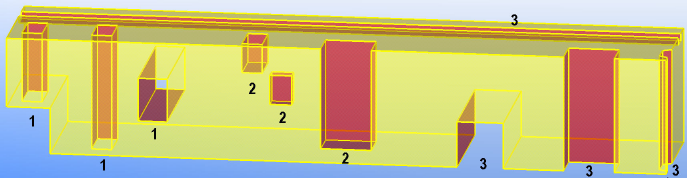

아래 이미지에는 각 지오메트리 유형의 몇 가지 예가 나와 있습니다.
- 홀
- 리세스
- 형상
예제

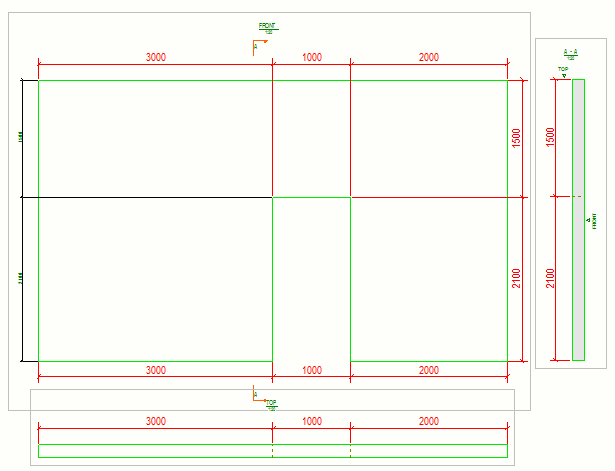

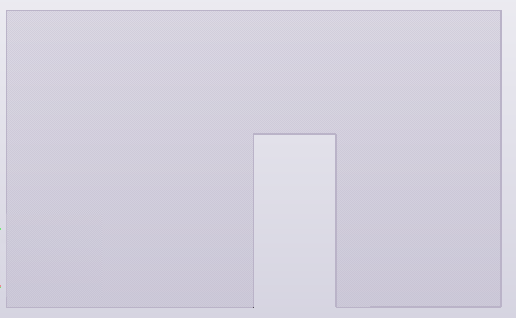

다음은 모델 객체의 형상 및 도면의 치수에 대한 예입니다.

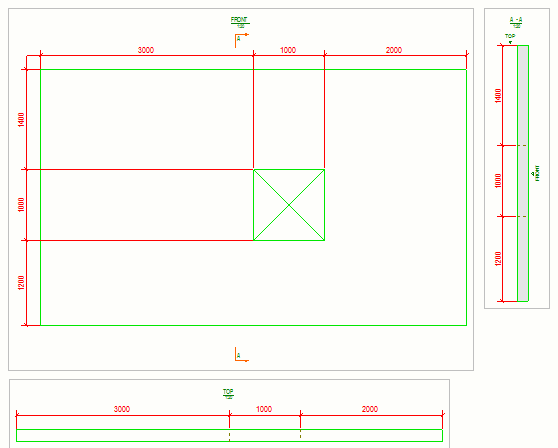

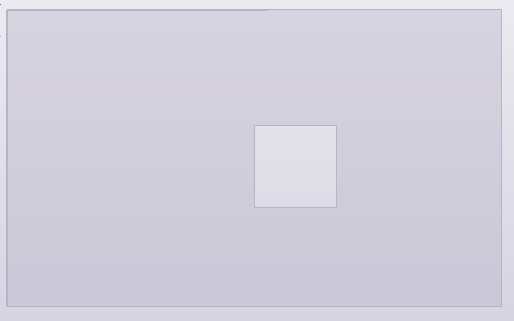

다음은 모델 객체의 홀 및 도면의 치수에 대한 예입니다.

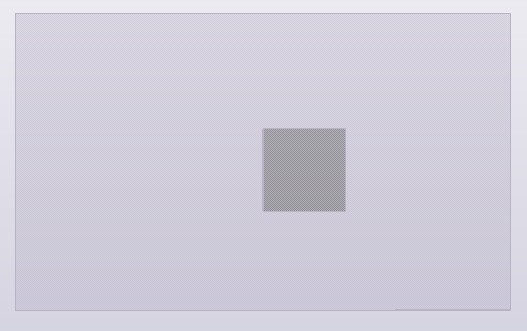

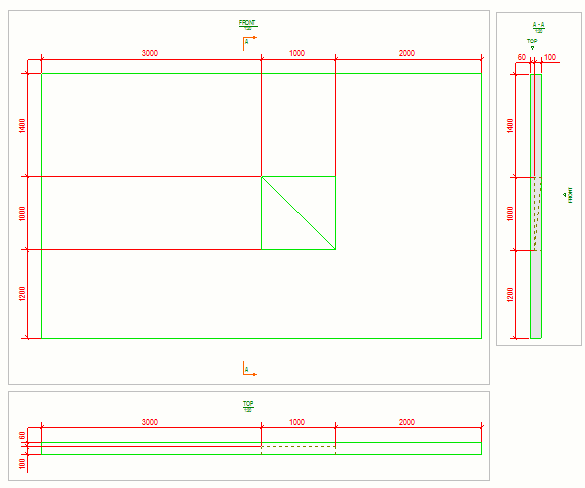

다음은 모델 객체의 리세스 및 도면의 치수에 대한 예입니다.
