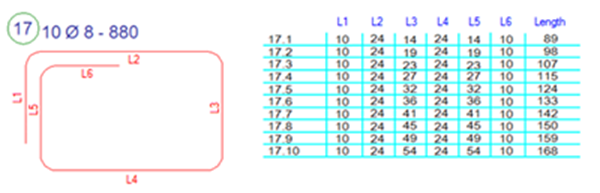

철근 마크에서 풀아웃 그림 추가
철근 마크에 철근에 대한 풀아웃 그림을 추가하여 도면에 철근의 형상과 치수를 나타낼 수 있습니다.
주:
풀아웃 그림은 오직 테이퍼 그룹에 레그 수가 동일한 철근이 포함되는 경우를 위해 설계되었습니다. 레그 수가 다른 철근이 포함된 테이퍼 그룹이 있는 경우 속성 변경자를 사용하여 그룹을 더 작은 그룹으로 분할하십시오.
팁:
지시선 길이, 색상, 선 유형 또는 풀아웃 그림 표시를 변경하려면 고급 옵션 XS_SYSTEM에서 정의한 시스템 폴더에 있는 rebar_config.inp 파일을 열고 다음 선들을 편집합니다. PullOutLeaderLineMinLength, PulloutColor, PulloutVisibleLinetype 및 PulloutRepresentation.
자동 철근 마크에서 풀아웃 그림 추가
-
풀아웃 그림 대화 상자에서 풀아웃 그림 설정을 정의합니다.
설정에 대한 자세한 내용은 아래의 '풀아웃 그림 설정' 섹션을 참조하십시오.
철근 마크에서 수동으로 풀아웃 그림 추가
- 철근 및 철근 마크가 포함된 열린 도면에서 철근 마크를 두 번 클릭합니다.
철근 마크 속성이 속성 창에 표시됩니다.
- 마크 편집기 미리 보기에서 풀아웃 그림을 추가하려는 위치를 클릭합니다.
- 마크에 풀아웃 그림 요소를 추가하려면 편집기에서
새 요소 버튼을 클릭하고 풀아웃 그림을 선택합니다. - 풀아웃 그림 대화 상자에서 풀아웃 그림 설정을 정의합니다.
풀아웃 그림 설정에 대한 자세한 내용은 아래의 '풀아웃 그림 설정'을 참조하십시오.
- 확인을 클릭합니다.
- 철근 마크에 변경 사항을 적용하려면 속성 창에서 수정을 클릭합니다.
Tekla Structures가 마크에 풀아웃 그림을 추가합니다.
풀아웃 그림 설정
| 설정 | 설명 |
|---|---|
| 스케일 기준 |
다음과 같이 스케일 옵션을 선택합니다.
|
| 대칭 |
풀아웃 그림을 수직 또는 수평으로 대칭시킵니다. 대칭시키려면 대칭 버튼을 클릭합니다.
대칭은 1가지 계수 및 2가지 계수 모드에서 객체 레벨 속성에서만 사용 가능합니다. |
| 회전 | 다음에서, 풀아웃 그림의 회전 선택: 자동, 평면 또는 3D 중에서 선택하십시오. 풀아웃 그림이 3D이고 자동을 선택한 경우, Tekla Structures에서 자동으로 풀아웃 그림을 3D로 표시합니다. |
| 끝 마크 | 풀아웃 그림의 원하는 철근 단부 모양을 선택합니다.
|
| 치수 | 치수를 선택하여 풀아웃 그림에서 철근 치수를 표시합니다. |
| 과장 | 과장을 선택하여 풀아웃 그림에서 철근 후크를 더 분명히 표시합니다. |
| 굽힘 반경 | 굽힘 반경을 선택하여 벤딩 롤의 직경 형태로 굽힘 반경을 표시합니다. |
| 굽힘 각도 | 굽힘 각도를 선택하여 풀아웃 그림에서 철근 굽힘 각도를 표시합니다. |
| 커플러/단부 앵커 기호 | 결합기/단부 앵커 기호를 선택하여 풀아웃 그림에서 철근 커플러 및 단부 앵커를 나타내는 그래픽 기호를 표시합니다. |
| 자리 표시자 | 풀아웃 그림에서 치수 대신 자리 표시자를 표시하려면 자리 표시자를 선택합니다. 객체 레벨 철근 마크 속성의 풀아웃 그림 대화 상자에서, XS_ENABLE_PULLOUT_PLACEHOLDERS 고급 옵션이 |
예

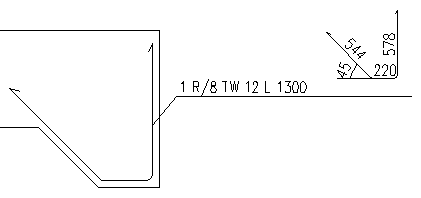

굽힘 반경을 표시하는 3D 풀아웃 그림:
치수 대신에 표시되는 자리 표시자:
