XS_TUBE_UNWRAP_WITH_CUT_HOLES
고급 옵션 대화 상자의 범주: 도면 속성

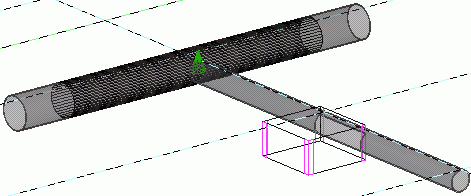

이 고급 옵션을 TRUE로 설정하면 전개된 CHS(원형 할로우 단면) 프로파일의 NC 파일 또는 공장용 도면에 컷 홀이 포함됩니다.
기본적으로 이 고급 옵션은 TRUE로 설정됩니다. FALSE로 설정하면 기존의 전개 방법이 적용됩니다.
|
|
|
|
이 고급 옵션은 모델에 따라 다르며 설정은 옵션 데이터베이스에 저장됩니다.
주:
-
이 고급 옵션을
TRUE로 설정하면 고급 옵션XS_TUBE_UNWRAP_LIMIT_THICKNESS및XS_TUBE_UNWRAP_PAPER_THICKNESS가 적용되지 않습니다. -
이 고급 옵션을 사용하면 원뿔형 튜브 프로파일에 영향을 주지 않습니다.
