XS_SHOW_EMPTY_MARKS

이 고급 옵션을 사용하면 도면에서 선택한 객체 유형에 대해 속성의 내용이 정의되지 않은 경우 도면에 수동으로 추가된 마크 및 메모의 동작을 제어할 수 있습니다.

이 고급 옵션은 사용자에 따라 다르며 설정은 사용자 폴더(예: C:\Users\<user>\AppData\Local\Trimble\Tekla Structures\<version>\UserSettings) 아래 options.bin에 저장됩니다. Tekla Structures를 다시 시작하여 새 값을 활성화합니다.

Tekla Structures 버전 2023 SP5 이상

XS_SHOW_EMPTY_MARKS를 TRUE(기본값)로 설정한 경우:

Tekla Structures가 '내용이 정의되지 않음' 텍스트와 함께 내용이 없는 마크 또는 메모를 생성합니다.
다음 상태 표시줄 메시지가 표시됩니다. '내용이 없는 마크를 생성했습니다. XS_SHOW_EMPTY_MARKS 고급 옵션을 사용하여 이를 제어합니다. - - 마크 내용에 요소를 추가하고 수정을 클릭합니다.'
마크나 메모를 두 번 클릭하고 속성 창에서 내용을 추가할 수 있습니다.
고급 옵션 값을 FALSE로 변경하여 기능을 변경할 수도 있습니다.

XS_SHOW_EMPTY_MARKS를 FALSE로 설정한 경우:

Tekla Structures가 내용이 없는 마크를 생성하고 도면에서 이러한 빈 마크를 선택합니다.
다음 상태 표시줄 메시지가 표시됩니다. '내용이 없는 보이지 않는 마크를 생성했습니다 - - 마크 내용에 요소를 추가하고 수정을 클릭합니다.'

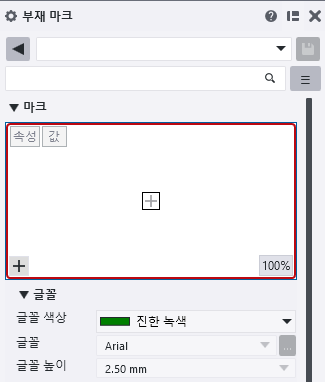

내용이 없는 마크 유형이 한 가지만 생성된 경우 속성 창이 즉시 나타나며, 비주얼 편집기에 내용이 정의되지 않았으며 원하는 내용을 추가할 수 있음을 나타냅니다.
내용이 없는 마크 유형이 두 가지 이상 생성된 경우:
- 속성 창이 나타나고 객체 유형 목록 화살표 버튼 옆에 느낌표가 표시되며, 목록에 빈 마크가 있는 마크 유형이 포함되어 있음을 나타냅니다.
- 속성 창에서는 내용이 비어 있는 모든 마크가 객체 유형 목록에 표시되므로 각 마크 유형을 선택하고 문제를 수정할 수 있습니다.

SP11 및 이후의 Tekla Structures 버전 2022

XS_SHOW_EMPTY_MARKS를 TRUE(기본값)로 설정한 경우:

Tekla Structures는 텍스트 요소가 '내용이 정의되지 않음'으로 설정된 마크 또는 메모를 생성합니다.
다음 상태 표시줄 메시지가 표시됩니다. '내용이 없는 마크를 생성했습니다. XS_SHOW_EMPTY_MARKS를 사용하여 제어합니다. -- 마크 내용에 요소를 추가하고 수정을 누릅니다.'
마크나 메모를 두 번 클릭하고 속성 대화 상자에서 내용을 추가할 수 있습니다.

XS_SHOW_EMPTY_MARKS를 FALSE로 설정한 경우:

마크 또는 메모 속성 대화 상자가 표시되며 마크 또는 메모 텍스트를 추가할 수 있습니다.
다음 상태 표시줄 메시지가 표시됩니다. '내용이 없는 보이지 않는 마크를 생성했습니다 –- 마크 내용에 요소를 추가하고 수정을 누릅니다.'
