XS_SECTION_SYMBOL_REFERENCE
고급 옵션 대화 상자의 범주: 도면 속성
단면 뷰를 한 도면에서 다른 도면으로 이동할 수 있습니다. 이 고급 옵션은 다른 도면으로 이동된 단면 뷰의 단면 기호에 대한 참조 텍스트를 정의하며 이동한 단면 뷰가 있던 원래 도면에 참조 텍스트가 표시됩니다. 자유 텍스트, 사용자 정의 속성(%UDA_NAME%, %USERDEFINED.UDA_NAME%) 또는 템플릿 속성(%ATTRIBUTE_NAME%)을 입력할 수 있습니다.
사용자 정의 속성 또는 템플릿 속성을 입력하는 경우 고급 옵션 대화 상자에서 속성 앞뒤에 단일 % 문자를 사용합니다. %DRAWING_TITLE%가 기본값이고 %TITLE%는 동일한 결과를 제공합니다. 이러한 속성 중 하나를 사용하는 경우 단면 기호는 도면 속성 대화 상자의 이름 필드에 입력 된 도면 이름을 가져옵니다. %TITLE1%, %TITLE2% 또는 %TITLE3%을 입력하는 경우 단면 기호는 도면 속성의 제목 1~제목 3 필드의 텍스트를 가져옵니다. %DR_TITLE1%, %DR_TITLE2%, %DR_TITLE3% 형식을 사용해도 동일한 결과를 얻을 수 있습니다.
이동한 뷰가 있던 원래 도면에서 단면 기호 속성을 변경하면 뷰가 이동된 도면의 변경 내용 열에 관계 업데이트 필요 메시지가 표시됩니다. 도면을 업데이트하려면 도면을 선택하고 하단에서 업데이트를 클릭합니다.
뷰를 다른 도면으로 이동하는 방법에 대한 자세한 정보는 도면 뷰 복사, 링크 또는 이동을 참조하십시오.
이 고급 옵션은 모델에 따라 다르며 설정은 옵션 데이터베이스에 저장됩니다.
예제
텍스트와 속성의 조합을 사용하려면 XS_SECTION_SYMBOL_REFERENCE의 값으로 원하는 텍스트와 속성을 입력합니다.
Section view moved to: %DRAWING_TITLE%
이 예에서는 단면 뷰가 조립도면에서 GA 17이라는 이름의 기본도면으로 이동되었습니다.

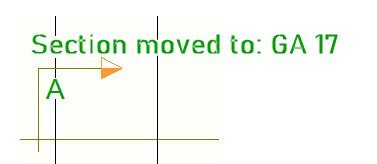

조립도면의 단면 기호에 다음 텍스트가 표시됩니다.
