XS_MAX_MERGE_DISTANCE_IN_VERTICAL
고급 옵션 대화 상자의 범주: 표지 - 부품
이 고급 옵션을 사용하여 동일한 철근에 병합된 철근 마크가 부여되는 철근 마크의 연결 지점 간 최대 수직 거리를 지정합니다. 이 고급 옵션은 철근 그룹을 지시하는 마크 또는 철근 그룹 안의 마크가 아니라 개별 철근을 지시하는 철근 마크의 병합에만 영향을 줍니다. 기본값은 600mm입니다.

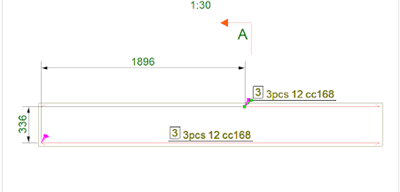

아래 예에서 철근 마크의 연결점이 정의된 거리(600mm) 내에 있지 않으므로 마크가 병합되지 않습니다.
이 고급 옵션은 모델에 따라 다르며 설정은 옵션 데이터베이스에 저장됩니다.
