XS_ENABLE_INNER_CONTOURS_IN_CUT_PARTS
고급 옵션 대화 상자의 범주: 속도 및 정확도
이 고급 옵션을 TRUE로 설정하면 Tekla Structures가 자를 부재의 내부 및 외부 표면에 따라 부재 컷을 생성합니다.
이 고급 옵션을 FALSE로 설정하면 Tekla Structures가 자를 부재의 외부 표면에 따라 컷을 생성합니다. 이것이 기본값입니다.
이 고급 옵션은 모델에 따라 다르며 설정은 옵션 데이터베이스에 저장됩니다.
예

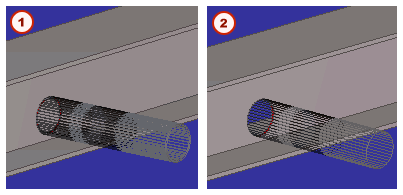

아래 그림에서는 원형 튜브로 빔이 절단되었습니다.
(1) TRUE로 고급 옵션 설정
(2) FALSE로 고급 옵션 설정
