XS_DSTV_DO_NOT_UNFOLD_POLYBEAM_PLATES
고급 옵션 대화 상자의 범주: CNC
DSTV 파일을 생성할 때 폴리보 플레이트를 펼치고 싶지 않을 때는 이 고급 옵션을 TRUE로 설정합니다. 이렇게 설정하면 모델링 방법과 상관없이 폴리보 플레이트가 "형상 안으로 휨"이 아니라 "형상 안으로 절단"으로 취급됩니다. 이 고급 옵션이 적용되려면 재료의 XY 평면에 폴리보 플레이트를 놓아야 합니다.
이 고급 옵션을 FALSE로 설정하면 Tekla Structures가 폴리보 플레이트의 펼친 지오메트리를 DSTV 파일에 기록합니다. 기본값은 FALSE입니다.

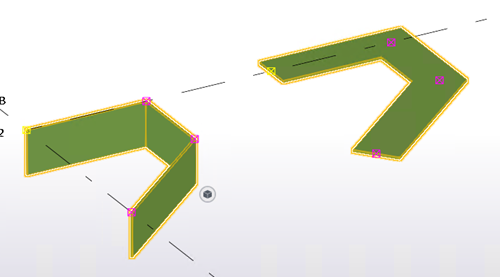

아래 이미지에서 오른쪽의 폴리보 플레이트는 XY 평면에 있으며, 이 고급 옵션을 TRUE로 설정하면 효과가 있습니다. 왼쪽의 폴리보 플레이트는 이 고급 옵션이 TRUE로 설정된 경우에도 XY 평면에 있지 않으며, 펼쳐진 지오메트리가 DSTV 파일에 기록됩니다.
이 고급 옵션은 모델에 따라 다르며 설정은 옵션 데이터베이스에 저장됩니다.
