XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
고급 옵션 대화 상자의 범주: CNC
이 고급 옵션을 사용하여 NC 파일에서 노치 모서리의 라운딩을 제어합니다. 기본값은 FALSE입니다.
이 고급 옵션은 모델에 따라 다르며 설정은 옵션 데이터베이스에 저장됩니다.
예제
다음 예는 노치, 노치 모서리, 노치 모서리 라운딩 및 빔 모서리 개념을 표현한 것입니다.

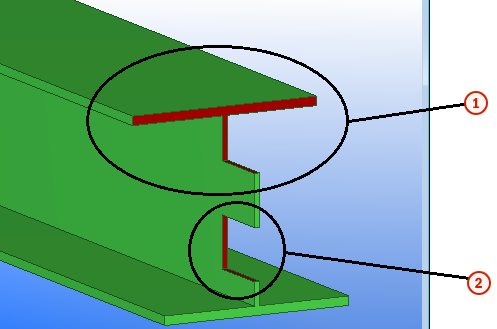

- 노치가 빔 모서리에 있습니다.
- 노치는 빔 모서리에 없습니다.

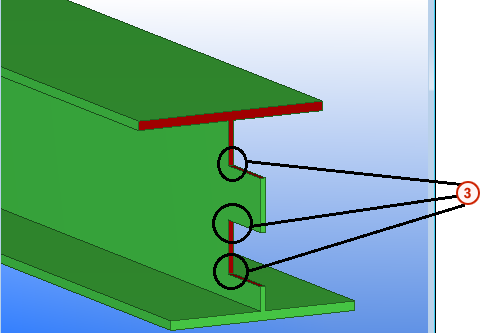

- 노치 3개, 다른 모서리는 일반 모서리입니다.
- NC 파일 설정 대화 상자의 노치 모서리 내부 형상(또는 노치 모서리 라운딩) 옵션
아래 표는 XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS 설정(TRUE/FALSE)과 내부 모서리 모양 설정이 NC 파일에 어떤 영향을 주는지 보여줍니다.
FALSE로 설정된 XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
|
TRUE로 설정된 XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
|
|
| 내부 모서리 모양 = 0 |
|
|
| 내부 모서리 모양 = 1 |
|
|
