XS_DRAWING_VIEW_REFERENCE_SYMBOL
고급 옵션 대화 상자의 범주: 도면 속성
단면, 상세 또는 메인 뷰 속성의 도면 뷰 레이블 속성의 기호 목록에서 사용자 지정 옵션을 선택한 경우 도면 뷰 레이블에 표시되는 기호를 정의할 때 사용합니다. 예를 들어 xsteel@3을 입력하면 Tekla Structures가 기호 파일 xsteel.sym에서 기호 번호 3을 사용합니다.
다음 예에서는 값으로 xsteel@3이 정의되었습니다.

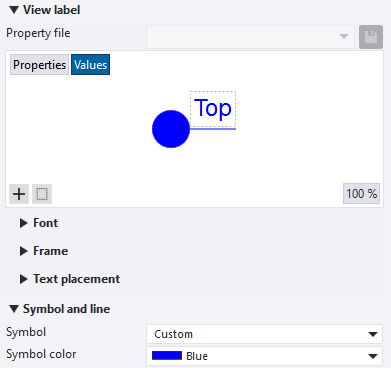

뷰 레이블 속성은 다음과 같이 정의되었습니다.
이 고급 옵션은 모델에 따라 다르며 설정은 옵션 데이터베이스에 저장됩니다.
