XS_DRAWING_PART_REFERENCE_LINE_TYPE
고급 옵션 대화 상자의 범주:도면 속성

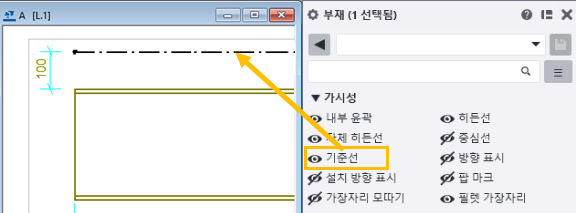

이 고급 옵션을 사용하여 도면에서 기준선 위치를 설정합니다.
사용 가능한 스위치 중 하나를 사용하여 부재가 모델에 삽입되는 방법을 무시하도록 결정할 수 있습니다.
다음 예에서는 특정 위치 설정(평면, 회전, 깊이) 및 끝 오프셋 설정(Dx, Dy, Dz)으로 부재가 생성되었습니다.
아래 나열된 스위치를 사용할 수 있습니다. 값을 입력하지 않으면 Tekla Structures가 POINT_LINE을 사용합니다.
-
POINT_LINE은 위치 설정 깊이 50mm 및 끝 오프셋 Dz -50mm를 모두 고려하므로 선이 모델에서 보는 것과 동일한 관계 위치에 위치합니다.
-
DEFINITION_LINE은 부재의 정의 지점 사이에 선을 생성하고 위치 설정을 고려하지만 끝 오프셋을 무시하므로 기준선은 깊이 50mm를 사용하여 그려지지만 끝 오프셋 Dz -50mm는 무시됩니다.
-
CORNER_REFERENCE_LINE은 위치 설정과 끝 오프셋을 모두 무시하여 기준선을 부재 외부가 아니라 부재 위에 위치하도록 그립니다. 부재가 모델에 삽입되는 방식을 무시합니다.
이 고급 옵션은 모델에 따라 다르며 설정은 옵션 데이터베이스에 저장됩니다.
