TEXT1, TEXT2, TEXT3
이것은 템플릿 속성입니다. 템플릿 속성은 필터링에 사용하거나 도면 및 레포트에 사용할 모델에서 데이터를 검색하는 데 사용합니다. 예를 들어 레포트 생성 시 Tekla Structures가 레포트 템플릿에 추가된 속성을 해당하는 객체 속성 값으로 바꿉니다.

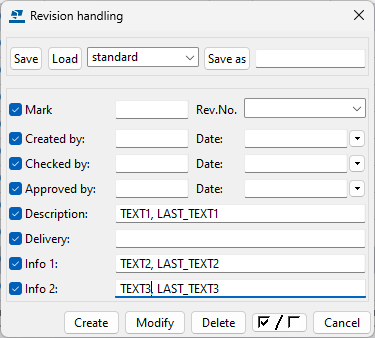

도면 템플릿에서 이러한 속성은 도면 리비전의 리비전 대화 상자에 설명, 정보 1 및 정보 2 상자의 내용을 표시합니다. REVISION 목록에 리비전 기록도 표시됩니다.
이러한 속성을 인쇄 파일 이름 스위치로 사용할 수도 있습니다. 예를 들어 도면 인쇄 파일 이름에 정보 1 필드의 내용을 추가하려면 다음을 추가합니다.
%TPL:REVISION.TEXT2%
고급 옵션 대화 상자에서 고급 옵션 XS_DRAWING_PLOT_FILE_NAME_A, XS_DRAWING_PLOT_FILE_NAME_W, XS_DRAWING_PLOT_FILE_NAME_G,XS_DRAWING_PLOT_FILE_NAME_M 또는 XS_DRAWING_PLOT_FILE_NAME_C의 값으로 추가합니다.
