SPECIAL_HOLE_1...5_X, SPECIAL_HOLE_1...5_Y
이것은 템플릿 속성입니다. 템플릿 속성은 필터링에 사용하거나 도면 및 레포트에 사용할 모델에서 데이터를 검색하는 데 사용합니다. 예를 들어 레포트 생성 시 Tekla Structures가 레포트 템플릿에 추가된 속성을 해당하는 객체 속성 값으로 바꿉니다.

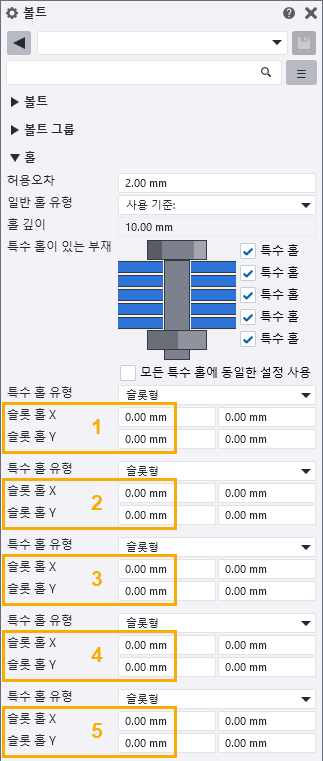

이러한 템플릿 속성은 최대 5개의 접합된 부재에서 볼트 그룹 또는 단일 볼트를 사용하여 생성되는 슬롯 볼트 홀의 x 및 y 허용 치수를 표시합니다.
|
|
X 및 y 허용 치수는 볼트 그룹의 x 및 y 방향을 따릅니다.
예를 들어, SPECIAL_HOLE_1_X는 볼트 헤드에 가장 가까운 첫 번째 슬롯 부재에서 볼트 그룹의 x 방향으로 슬롯 홀의 허용 치수를 표시합니다. SPECIAL_HOLE_5_Y는 다섯 번째 슬롯 부재에서 y 방향으로 허용 수치를 표시합니다.
HOLE 및 BOLT 내용 유형과 함께 사용합니다.
