사용자 정의 템플릿 속성

사용자 정의 템플릿 속성은 contentattributes_userdefined.lst 파일에서 정의됩니다. 기본적으로 이 파일에는 부재 속성에 표시되는 사용자 정의 속성 대부분이 저장됩니다.

템플릿과 레포트에서 고유한 속성을 사용하려면 파일을 복사하여 이름을 적합하게 변경한 후 필요한 속성을 파일에 추가하십시오.

contentattributes_userdefined.lst 파일은 다음 두 부분으로 나뉩니다.

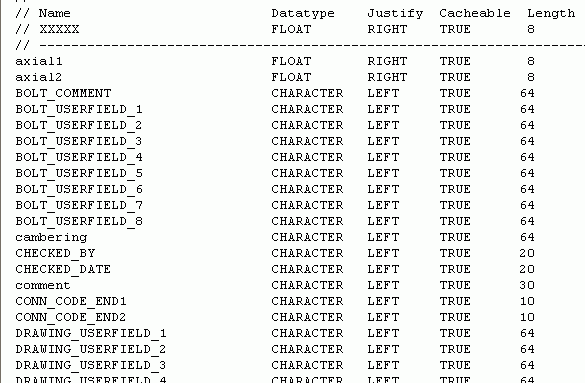

속성 이름 및 기본 설정 목록

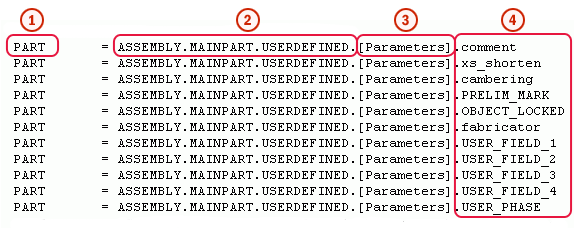

내용 유형에 할당되는 속성 목록
1. 템플릿 편집기의 행 내용 유형
2. 템플릿 편집기의 속성 계층
3. 사용자 정의 속성 대화 상자의 탭 이름 같은 사용자 지정 설명
4. 사용자 정의 속성 이름은 objects.inp 파일과 동일해야 함

예제: 템플릿 편집기에 사용자 정의 템플릿 속성 추가

이번 예에서는 사용자 정의 속성을 템플릿 편집기의 속성 트리에 추가하는 방법에 대해서 설명합니다.

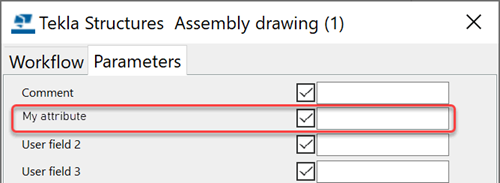

시작에 앞서 사용자 정의 속성을 objects.inp 파일에 추가하십시오. 예를 들어 MY_ATTRIBUTE라는 속성을 도면의 사용자 정의 속성에 추가할 수 있습니다.

텍스트 편집기에서 contentattributes_userdefined.lst 파일을 엽니다.

기본적으로 이 파일은 ..\Program Files\Tekla Structures\<version>\bin\applications\Tekla\Tools\TplEd\settings에 있지만 사용자 환경에 따라 위치가 다를 수 있습니다.
동일한 폴더에서 적절한 이름(예: MY_contentattributes_userdefined.lst)으로 파일을 저장합니다.
MY_ATTRIBUTE를 속성 이름 목록에 추가하고 다음과 같이 설정을 정의합니다.
MY_ATTRIBUTE를 내용 유형에 할당한 속성 목록에 추가합니다.

objects.inp 파일에서 속성을 할당하는 객체에 따라 내용 유형을 선택합니다. 이번 예에서는 내용 유형이 DRAWING입니다. 형식 USERDEFINED.<ATTRIBUTE_NAME>에서 속성을 추가합니다.
변경 내용을 저장합니다.
텍스트 편집기에서 contentattributes.lst 파일을 엽니다.
파일에 다음 라인을 추가합니다.

[INCLUDE MY_contentattributes_userdefined.lst]
변경 내용을 저장합니다.

템플릿 편집기의 속성 트리에서 DRAWING > USERDEFINED 아래에 속성이 표시됩니다.

템플릿 편집기의 속성 트리에서 사용자 고유의 설명을 사용자 정의 속성에 추가할 수 있습니다.

contentattributes_userdefined.lst 파일의 복사본을 엽니다.

예를 들어 MY_contentattributes_userdefined.lst입니다. 원본 contentattributes_userdefined.lst 파일은 수정하지 마십시오.
내용 유형에 할당된 속성 목록까지 아래로 스크롤합니다.
속성 이름 뒤에 인용 부호로 묶어서 설명을 추가합니다.

예제:
변경 내용을 저장합니다.

추가한 설명이 아래와 같이 템플릿 편집기 속성 트리에 표시됩니다.

템플릿 편집기 속성 트리에 사용자 고유의 계층을 추가할 수 있습니다.

경고:

사용자 정의 속성은 대소문자를 구분합니다. 따라서 모든 문자마다 대소문자를 정확히 구분하여 속성 이름을 입력해야 합니다.

contentattributes_userdefined.lst 파일의 복사본을 엽니다.

예를 들어 MY_contentattributes_userdefined.lst입니다. 원본 contentattributes_userdefined.lst 파일은 수정하지 마십시오.
내용 유형에 할당된 속성 목록까지 아래로 스크롤합니다.
USERDEFINED.와 속성 이름 사이에 대괄호([ ])로 묶어서 계층을 정의합니다.

예제:

주:
대괄호 뒤와 계층 사이에 마침표를 포함시켜야 합니다.
변경 내용을 저장합니다.

아래와 같이 새로운 계층이 속성에 표시됩니다.
