DWG 파일에서 제목 블록 생성
도면 템플릿에서 Tekla Structures DWG 제목 블록을 가져올 수 있습니다. 이렇게 하면 템플릿 편집기 내에서 모든 것을 다시 그릴 필요가 없습니다.
DWG 제목 블록을 가져오기 전에
- CAD 소프트웨어에서 선 작업이 용지 공간이 아닌 모델 공간에 있는지 확인합니다. Tekla Structures는 용지 공간 시트에서 정보를 읽지 않습니다.
- 제목 블록 CAD 파일을 이전 DWG 형식(가급적이면 프록시 그래픽이 제거되고 대부분의 Tekla Structures 버전과 호환되는 AutoCAD2000)으로 저장해야 할 수 있습니다.
- 제목 블록을 0,0,0 좌표로 이동합니다.
- CAD 소프트웨어에서 DWG 파일을 정리하여 파일에 제목 블록만 있고 다른 것은 포함하지 않도록 합니다. 또한 제목 블록에서 필요하지 않은 모든 텍스트를 제거합니다.
- CAD 소프트웨어에서 DWG 파일의 추가 데이터를 정리해야 할 수 있습니다(객체를 숨기지 않고 WBLOCK, PURGE 또는 FLATTEN 시도).
DWG 제목 블록 가져오기 및 수정
-
그래픽 템플릿을 선택합니다.
-
OK를 클릭합니다.

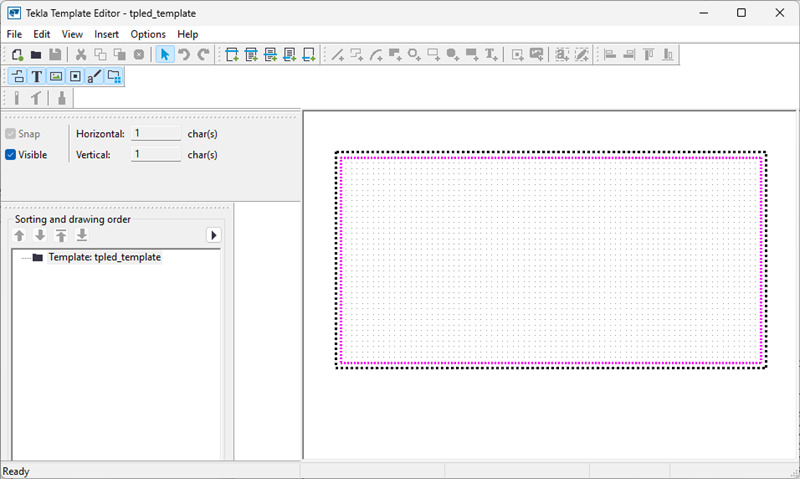

템플릿 작업 영역에 빈 템플릿이 열립니다.
-

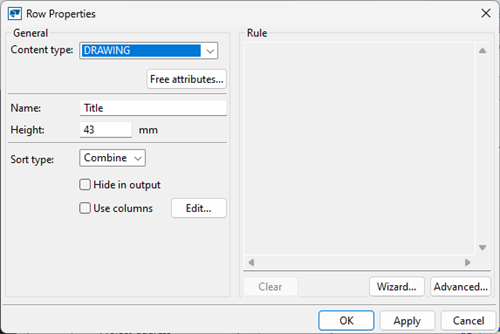

모든 템플릿은 템플릿 행 내부에서 생성되어야 하므로, 그 다음으로 템플릿에서 도면 제목 블록용 행을 추가합니다.
-

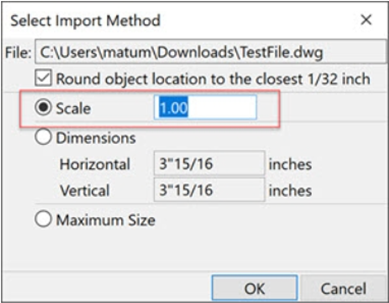

표시되는 가져오기 방법 선택 대화 상자에서 스케일을 1로 설정하고 확인을 클릭합니다.
이 값은 DWG와 템플릿 편집기의 단위에 따라 달라집니다. DWG가 삽입되면 크기가 올바른지 확인할 수 있습니다. 필요한 변환 값은 DWG/DXF용 도면 내보내기 스케일 지수 문서에 설명된 대로 25.4(밀리미터 및 인치에 대한 변환 계수)인 경우가 많습니다.
-
Tekla Structures 모델 또는 도면에서 데이터를 가져오려면 필요한 값 필드를 추가해야 합니다.
- 를 선택하고 행 내부를 클릭하여 템플릿에 값 필드를 배치합니다.

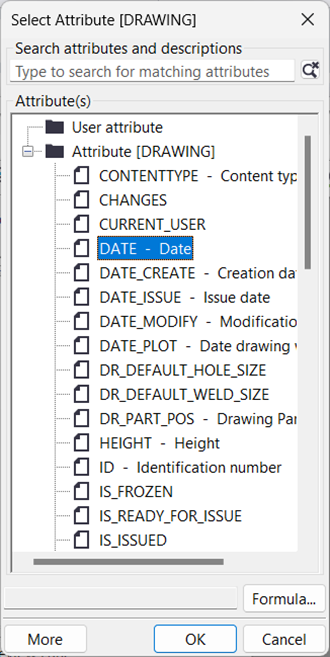

- 원하는 속성을 선택합니다.
연결할 데이터를 선택합니다. 이러한 데이터는 모델 또는 도면의 속성에 해당합니다. 값 필드의 속성은 항목을 두 번 클릭하여 수정할 수 있습니다.
- OK를 클릭합니다.

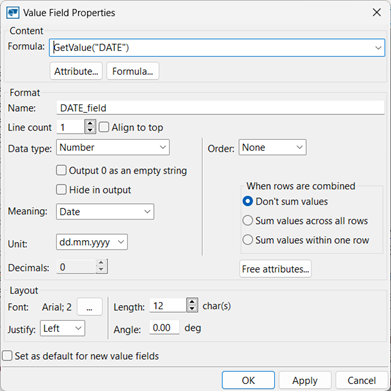

- 값 필드 속성을 수정하려면 필드를 두 번 클릭합니다.
- 원하는 대로 필드를 추가합니다.
-

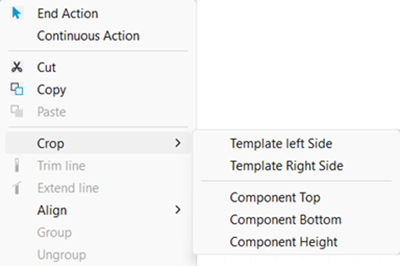

템플릿 크기를 조정하려면 행을 선택하고 마우스 오른쪽 버튼을 클릭한 다음 필요한 자르기 옵션을 사용하여 불필요한 공간을 제거합니다.
