CAP 높이를 Tekla Structures 도면의 글꼴 높이 기준으로 사용할 수 있으며 인쇄 및 내보내기와 같은 도면 관련 내용에서 글꼴 높이를 더욱 효과적으로 제어할 수 있습니다. 또한 그래픽 템플릿에서 CAP 글꼴 높이를 적용할 수 있습니다.

일반적으로 Tekla Structures 도면의 텍스트 높이는 em(점 크기) 글꼴 높이 기준만 바탕으로 합니다. 그러나 일부 프로젝트에서는 또 다른 업계 표준인 CAP 글꼴 높이를 사용하여 텍스트 높이를 결정해야 합니다. CAP 높이는 em 높이보다 대문자의 높이를 더 정확하게 나타냅니다.

(1) CAP 높이

(2) 점 크기(em)

고급 옵션 XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT를 사용하여 도면의 글꼴 높이를 제어할 수 있습니다. 이 고급 옵션이 TRUE로 설정된 경우 CAP 높이가 사용되며, 이 고급 옵션이 FALSE(기본값)로 설정된 경우 em(점 크기) 높이가 사용됩니다.

글꼴 기준 변경 사항은 기존 템플릿에 자동으로 적용되지 않습니다. 템플릿 편집기에서 도면 템플릿으로 생성된 도면의 텍스트는 XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT 고급 옵션의 직접적인 영향을 받지 않습니다. 그 이유는 글꼴 높이가 변경되면 템플릿 필드에서 겹치는 경우가 발생할 수 있기 때문입니다.

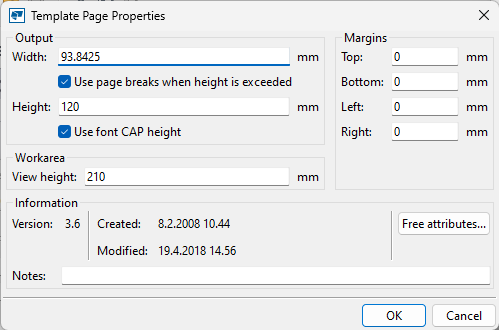

• 특정 도면 템플릿에서 CAP 높이를 사용하려는 경우에는 특정 템플릿의 템플릿 페이지 속성에서 글꼴 CAP 높이 사용을 선택한 다음, 필요에 따라 템플릿 내용을 수정하여 겹치는 필드를 바로잡아야 합니다.



• 새 도면 템플릿을 생성할 때 글꼴 CAP 높이 사용 옵션에서 미리 선택된 항목은 템플릿 편집기를 시작한 방법에 따라 달라집니다.

  • 템플릿 편집기를 Tekla Structures 내에서, 파일 메뉴에서 시작했거나 도면 레이아웃을 편집할 때 시작한 경우에는 템플릿 편집기가 XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT 설정을 따릅니다.

  • Tekla Structures 외부에서, Microsoft Windows 시작 메뉴에서 템플릿 편집기를 시작한 경우에는 이 옵션이 템플릿 편집기 기본 설정에 따라, 그리고 새 그래픽 템플릿에 글꼴 CAP 높이 사용 확인란 선택 여부에 따라 제어됩니다.
