템플릿에 이미지 추가
그래픽 템플릿에 이미지를 추가할 수 있습니다. 예를 들어 도면에 회사 로고를 포함시킬 수 있습니다.
Tekla Structures가 그래픽 템플릿에서 지원하는 이미지 형식은 다음과 같습니다.
- .bmp
- .jpeg
- .jpg
- .png
- .tif
- .tiff
템플릿에 이미지를 추가할 때:
-
업데이트 속도가 느려질 수 있으므로 용량이 너무 큰 이미지는 추가하지 마십시오.
-
이미지 편집기와 인쇄물 또는 내보낸 DWG 파일에서 이미지가 서로 다르게 보일 수 있습니다.
-
도면을 DWG 파일로 내보낼 때는 Tekla Structures가 DWG 파일과 동일한 폴더의 이미지를 복사합니다. 이미지가 동일한 폴더에 없을 경우 DWG 이미지 대신에 이미지 이름만 비어 있는 프레임과 함께 표시됩니다.
-
사용 환경에 로컬 기호가 있는 경우 검색 경로에 common\symbols 폴더와 함께 해당 로컬 기호 폴더도 추가됩니다. 로컬 기호 폴더에 common\symbols 폴더와 이름이 같은 파일이 있는 경우에는 로컬 기호 파일이 사용됩니다.
-
템플릿에 삽입한 이미지가 포함된 도면을 열면 Tekla Structures는 먼저 모델 폴더에서, 그 다음 현재 환경의 \symbols 폴더에서 이미지를 찾습니다.
-
고급 옵션 DXK_SYMBOLPATH를 사용하여 Tekla Structures가 항상 이미지를 검색할 폴더를 정의할 수 있습니다. 또한 이미지용 회사 지정 폴더를 정의할 수도 있습니다.
-
다른 폴더에 추가할 이미지가 있는 경우 그림 파일 선택 대화 상자에 이 폴더를 표시할 수 있습니다.
-
기호, 그림 행에서 세미콜론(;)으로 구분하여 새 폴더를 추가합니다.
예제:
정의한 폴더가 디렉터리 목록에 표시됩니다.
-
기호, 그림 행에서 세미콜론(;)으로 구분하여 새 폴더를 추가합니다.
예

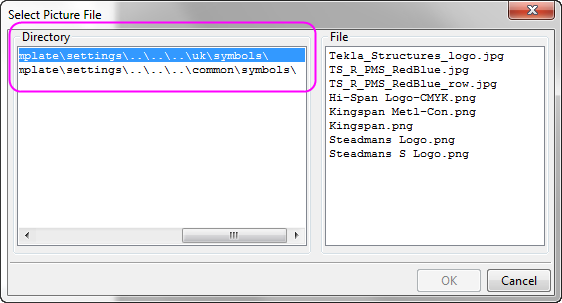

아래는 그림 파일 선택 대화 상자에서 다른 환경의 폴더 구조를 표시하는 몇 가지 예입니다.
이 예에서는 회사 로고가 템플릿에 추가되었습니다.
제목 블록으로 사용할 DWG 파일을 가져올 수도 있습니다. 자세한 내용은 DWG 파일에서 제목 블록 생성을 참조하십시오.
