Tekla Structures와 Tekla PowerFab 제작 관리 시스템 간의 상호운용성이 향상되어 Tekla PowerFab를 사용하는 제조업자와 철골 디테일러 간의 협업이 원활하고 편리해졌습니다.

이제 Tekla PowerFab Connector를 통해 제작 관리 시스템에서 최신 제조업자 카탈로그 및 피니시와 실시간 제조업자 상태를 빠르고 쉽게 확인할 수 있습니다.

또한 구매, 변경 내용 추적 및 제출 패키지를 위한 모델 정보를 제작 관리 시스템으로 직접 다시 전달할 수도 있습니다. 이와 같이 협력적이고 완전히 통합된 엔드 투 엔드 워크플로 덕분에 제출되는 정보의 정확성이 보장됩니다.

Tekla PowerFab Connector는 수동 수정과 데이터 전송 시 충돌 해결 필요를 줄여 주어 제작 및 현장 전달 지연, 자재 낭비, 프로젝트 예산 초과 등의 위험을 최소화합니다.

Tekla PowerFab Connector는 Tekla Structures와 Tekla PowerFab 간 상호운용성을 향상시켜 주며, 커뮤니케이션 및 제출 프로세스를 완전히 바꿔놓습니다. 덕분에 변경 관리를 포함하여 조달에서 제작에 이르기까지 프로젝트 전반에 걸쳐 신속, 정확하고 손쉽게 설정하고 사용할 수 있습니다.

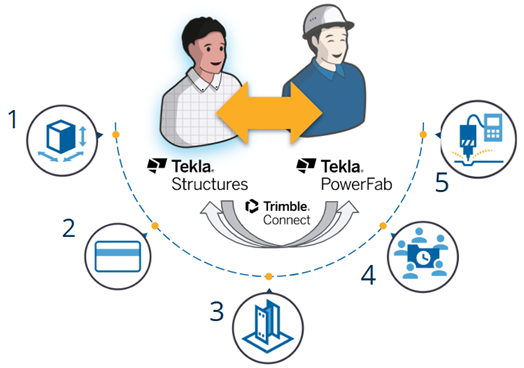

(1) 모델링 프로세스 시작

(2) 구매를 위한 제출(ABM)

(3) 디테일링 지속

(4) 제작 도면 및 기타 실제 정보 릴리스

(5) 제작 시작

이제 제작 도면 또는 부재 번호의 존재에 의존하지 않고 프로젝트의 어느 단계에서나 데이터를 쉽게 제출할 수 있습니다.

많은 새 기능을 통해 엔드 투 엔드 워크플로를 지원하는 것 외에도 기존 내보내기를 Tekla PowerFab 기능으로 재탄생시켜 실제 프로젝트 워크플로를 지원하고 안내합니다. 또한 향상된 새 제출 워크플로에 기존 대화 상자의 모든 기능이 존재하며, 필요할 때 정확하게 제공됩니다.

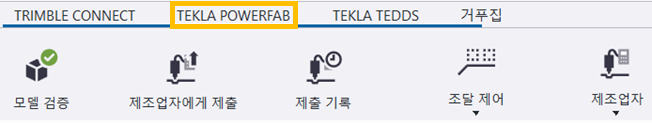

리본에 Tekla PowerFab 탭이 새로 생겼으며, 엔드 투 엔드 협업 워크플로를 위한 도구가 포함되었습니다. 이러한 도구는 프로젝트 팀이 동일한 정보를 활용하여 협업할 수 있도록 지원합니다.

Tekla PowerFab를 사용하는 제조업자는 클라우드 스토리지를 통해 프로파일, 재질 및 피니시 카탈로그를 디테일러와 공유할 수 있습니다. 그런 다음 디테일러는 프로젝트에서 제조업자를 사용하도록 선택하여 해당 데이터에 액세스할 수 있습니다.

제조업자 설정를 참조하십시오.

이후 새 워크플로 기능이 제조업자가 지원하는 올바른 프로파일 및 재질을 사용하도록 안내합니다.

객체를 제출하기 전에 올바른 제조업자 설정을 사용하여 모델을 검증할 수 있습니다. 모델을 수동으로 검증하거나, 객체별로 검증하거나, 검증 도구를 사용하여 자동으로 검증할 수 있습니다.

모델 검증 도구는 제조업자에게 제출하기 전에 문제를 찾아 수정할 수 있도록 지원합니다.

이 도구를 사용하면 Tekla PowerFab를 사용하는 제조업자 측에서 프로파일, 등급, 피니시 또는 제조업자에게 제출하는 부재를 수락할 것임을 확신할 수 있고, 또 데이터 교환이 원활하게 이루어질 것을 확신할 수 있습니다.

Tekla PowerFab 제출 검증를 참조하십시오.

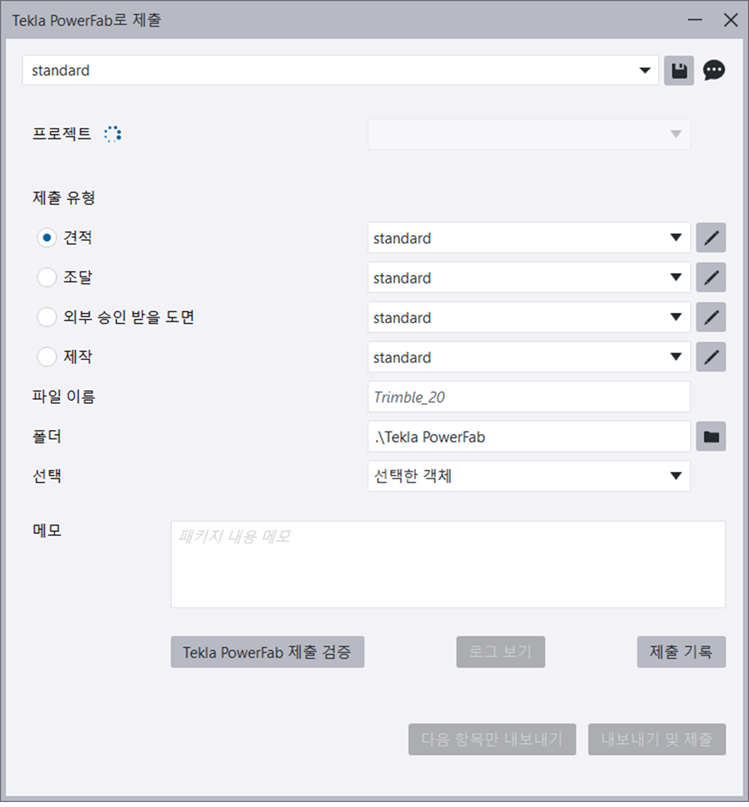

프로젝트의 어느 단계에서든 다양한 유형의 패키지를 제조업자에게 내보내고 제출할 때 제출 도구에서 안내 받을 수 있습니다. Tekla Structures에서 다음 데이터를 로컬로 내보내 확인하거나, 견적, 자재 주문 및 제작을 위해 직접 Tekla PowerFab로 내보낼 수 있습니다.

• IFC 데이터
• 조달용 데이터
• 도면 및 도면 정보
• CNC 데이터

견적을 위해 IFC 데이터를 제조업자에게 내보낼 수 있습니다. 추정 설정의 내용을 참조하십시오.

조달 단계의 경우 제조업자를 위한 자재 구매용 패키지를 생성하고 필요한 속성을 정의할 수 있습니다. 내보내는 파일 형식은 .trb입니다. 조달 설정의 내용을 참조하십시오.

도면이 준비되면 외부 승인 프로세스를 위해 도면을 엔지니어링 사무소에 제출할 수 있습니다. 도면이 승인되면 제작을 위해 패키지를 제출할 준비가 된 것입니다. 내보내는 파일 형식은 .pfxt입니다.

다음을 참조하십시오.

• 외부 승인 설정용 도면
• 제작 설정

원활한 협업과 커뮤니케이션을 위해서는 사용자가 사용자와 제조업자가 모두 연결된 Trimble Connect 프로젝트를 선택해야 합니다. 그 후, 제조업자는 Tekla PowerFab에서 제출에 대한 알림을 받습니다. 그런 다음 제조업자가 제출물을 검토하고 수락 또는 거부한 후 의견을 보낼 수 있습니다.

사용자는 제출 기록에서 현재 상태, 모든 제출물의 내용 및 제조업자의 코멘트를 볼 수 있습니다.

제출 내역 보기를 참조하십시오.

조달 프로세스 관리를 위해 조달 제어 도구가 새로 생겼습니다. 이 도구를 사용해 구매할 자재에 대해 주문 번호를 할당할 수 있으며, 이렇게 하면 추후 프로젝트의 변경 사항을 관리할 수 있습니다. 또한 이 도구를 사용하면 조달에 영향을 미칠 수 있고 조달용 패키지를 다시 제출해야 할 수 있는 모델 변경 사항이 있는지 쉽게 확인할 수 있습니다.

이미 조달된 철근의 변경 사항을 확인하고 추적할 수도 있습니다.

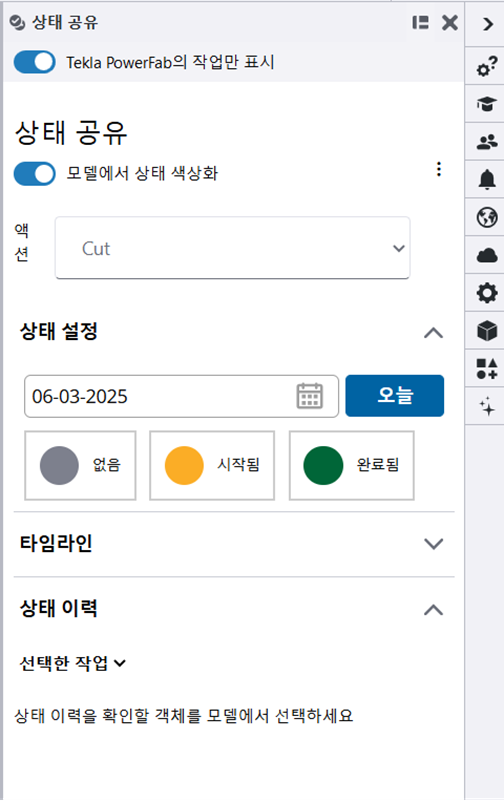

상태 공유 서비스가 Trimble Connect 리본 탭에 추가되어 사용 편의성을 높이고 또한 Tekla PowerFab Connector 워크플로를 지원합니다.

상태 공유에는 제조업자 상태를 빠르게 표시하는 Tekla PowerFab의 작업만 표시 스위치가 있습니다.

새로워진 상태 공유를 참조하십시오.

Tekla PowerFab에서 가져오기는 여전히 별도의 기능으로 사용 가능합니다. Tekla PowerFab로 가져오기를 참조하십시오. 상태를 가져오는 대신 상태 공유를 사용하는 것이 좋습니다.
