이제 Tekla Structures에서 직접 TrimBIM(.trb) 파일을 생성하고, TrimBIM 파일에 포함할 IFC 속성 집합을 선택할 수 있습니다.

효율적인 TrimBIM 내보내기를 위해 IFC 파일을 내보낼 때와 동일한 IFC 속성 집합을 사용할 수 있습니다. 속성 집합 정의 대화 상자에서 속성 집합을 추가하고 수정할 수 있습니다. 속성 집합 설정을 생성해 두면 원하는 내보내기에서 해당 설정을 사용할 수 있습니다.

내보내려면 파일 > 내보내기 > TrimBIM으로 이동합니다.

• 전체 모델 또는 선택한 모델 객체만 내보냅니다.
• 내보내기에 포함할 객체 유형을 선택합니다. 이는 내보내기에 포함되는 내용을 정의합니다.
• .trb 파일이 로컬에 저장되는 위치를 정의합니다. 파일은 항상 로컬로 내보내집니다. 그런 다음 선택한 Trimble Connect 프로젝트에 파일을 업로드하고 로컬 파일은 원래 내보낸 위치에 둘 수 있습니다. 기본적으로 .trb 파일은 모델 폴더 아래로 내보내집니다.

이제 Tekla Structures 모델을 .tekla 파일로 Trimble Connect 프로젝트에 업로드할 때 업로드 설정을 쉽게 정의할 수 있습니다.

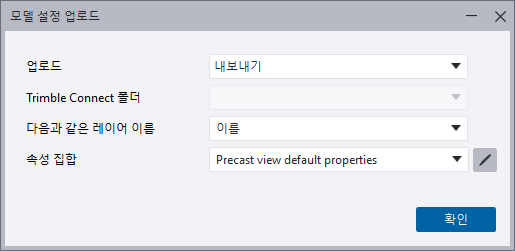

새 모델 설정 업로드 대화 상자에서는 .tekla 파일의 업로드 폴더를 정의하고 업로드에 포함할 IFC 속성 집합을 선택할 수 있습니다. 이렇게 하면 .tekla 파일에 포함되는 데이터를 유연하게 관리할 수 있습니다. IFC 파일을 내보낼 때와 동일한 IFC 속성 집합을 .tekla 파일에 사용합니다. 속성 집합 설정을 생성해 두면 원하는 내보내기에서 해당 설정을 사용할 수 있습니다.

IFC 속성 집합이 이전에 사용된 part.epr 파일을 대체합니다.

또한 Tekla Model Sharing을 사용 중인 경우 .tekla 파일 업로드 빈도를 선택할 수 있습니다.

.tekla 파일 업로드 설정을 정의하려면 파일 > Trimble Connect > 모델 설정 업로드로 이동합니다.

• 현재 모델이 .tekla 파일로 업로드될 Trimble Connect 프로젝트 폴더를 선택합니다. 기본값으로 폴더 경로는 Structural\Tekla Models입니다.

• 필요한 경우, 업로드에 포함할 IFC 속성 세트를 선택합니다. 속성 집합을 추가 및 수정할 수 있는 속성 집합 정의 대화 상자를 열 수 있습니다.

• Tekla Model Sharing 모델을 사용하는 경우, .tekla 파일 업로드 빈도를 선택합니다. 옵션은 다음과 같습니다.

  • 기준선(기본값) = 사용자가 새 기준선을 생성할 때마다 설정된 Trimble Connect 프로젝트 폴더에 공유 모델이 자동으로 업로드됩니다.

  • 내보내기 = 각 내보내기가 성공적으로 완료된 후 설정된 Trimble Connect 프로젝트 폴더에 공유 모델이 자동으로 업로드됩니다.

  • 안 함 = 설정된 Trimble Connect 프로젝트 폴더에 공유 모델이 업로드되지 않습니다.

이러한 새 설정은 이전에 사용된 고급 옵션 XS_​CONNECT_​UPLOAD_​MODEL_​FOLDER 및 XS_​UPLOAD_​SHARED_​MODEL_​TO_​CONNECT를 대체합니다.

이제 Tekla Warehouse의 Trimble Connect에 문서 링크 확장 프로그램에서 사용자 지정 폴더 구조를 지원하며, 사용자는 Trimble Connect에 문서를 업로드할 때 사용할 각 문서 유형의 Trimble Connect 프로젝트 폴더 경로를 정의할 수 있습니다.
