레포트에서 너트와 와셔가 올바로 결합될 수 있도록 하기 위해, 이제는 템플릿 편집기의 볼트 어셈블리 내에서 너트와 와셔를 분리할 수 있게 되었습니다.

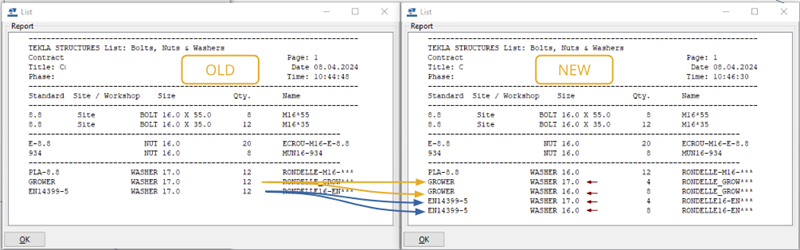

이제는 템플릿 편집기 템플릿에서, 볼트 어셈블리 안의 너트와 와셔들이 더 이상 한 행으로 결합되지 않습니다. 전에는 한 볼트 어셈블리에 여러 가지 너트나 와셔가 있는 경우 그 수량은 합쳐졌지만, 그 너트와 와셔들의 크기와 표준을 구분하는 것이 불가능했었습니다. 그 결과, 볼트 조회 레포트에서 와셔들이 결합되지 않았습니다.

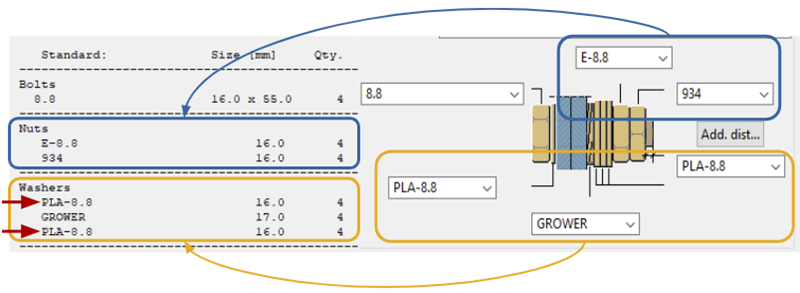

이제는 볼트 어셈블리에서 너트와 와셔가 동일하지 않으면 템플릿 편집기가 템플릿에서 너트와 와셔를 분리할 수 있습니다. 너트와 와셔에 대한 행 속성 규칙에서 이제는 더 이상 NUMBER 1 - NUMBER 3을 사용할 필요가 없습니다. 따라서 여러 개의 볼트 그룹의 너트와 와셔들을 올바로 결합하거나 분리할 수가 있게 되었습니다. 아래의 그림에서, 와셔들의 크기가 서로 다르지만 결합되어 있는 것을 볼 수 있습니다.

여러분의 템플릿에서 이 같은 변경 내용을 확인하려면 템플릿을 업데이트해야 합니다. 볼트 조회 레포트(TS_Report_Inquire_Bolt.rpt)에는 이미 수정 사항이 포함되어 있습니다.

이 개선 사항은 Tekla Structures 2024 SP1에서 이미 도입되었습니다.

템플릿 라이브러리가 Tekla Structures 버전 2025에 대해 업데이트되었으며, 개선 사항은 다음과 같습니다.

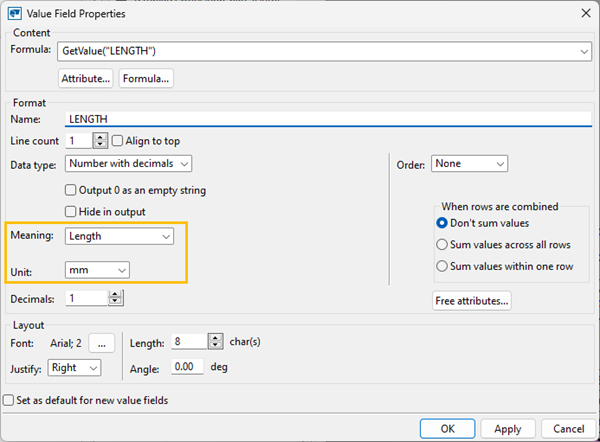

• 템플릿 편집기에서 의미에 대해 기본 단위가 사용되지 않도록 하려면 값 필드에 대해 의미 및 단위를 모두 정의합니다. 이전에는 단위가 항상 정확하지는 않았습니다. 예를 들어, 적어도 일부 경우에 길이 의미가 기본 단위로 미터를 사용합니다.



• 값 필드에서 정렬을 사용하며(순서가 오름차순 또는 내림차순으로 설정됨) 행이 결합될 때 설정이 모든 행의 값 합산 또는 한 행의 값 합산으로 설정된 경우, 이제 정렬에서 결합된 값을 사용합니다. 이전에는 정렬에서 결합되지 않은 값을 사용했습니다.

• GetFieldFormula에서 작업 결합 행이 결합될 때가 선택된 값 필드를 참조하면 합산되지 않은 값이 반환되었습니다. 현재 이 문제가 수정되었습니다.
• 이제 그래픽 템플릿에서 Sum() 및 Count() 함수가 테이블 바닥글에 사용될 때 열 값만 계산합니다. 이전에는 예를 들어 Count()가 항상 전체 테이블의 셀(일명 행) 수를 반환하므로 모든 테이블 바닥글의 개수가 동일했습니다. 예를 들어 처음 두 열에 셀 4개, 마지막 열에 셀 3개가 있는 3열 4행의 3x4 테이블이 이전에는 모든 테이블 바닥글에서 11로 계산되었습니다. 이제 처음 두 테이블 바닥글은 4, 마지막 바닥글은 3이 됩니다.
• 서식이 지정된 값은 값 필드 데이터 형식이 숫자인 경우에도 항상 값 필드의 값을 재정의합니다(서식이 지정된 값은 항상 문자열임).
• 일부 경우에는 임페리얼 단위를 사용할 때 0 값이 0.0으로 잘못 표시되었습니다. 현재 이 문제가 수정되었습니다.
• 이제 GUID가 올바르게 정렬됩니다.
• 문자열로 표시되는 음수가 이제 올바르게 정렬됩니다.
• 그래픽 템플릿에서 값 필드 내용이 실제로 값 필드 경계 안에 맞으면 내용이 정의된 필드 길이보다 길어도 잘리지 않습니다.
• 그래픽 템플릿에서 이제 값 필드 글꼴 자동 크기 조정(자유 속성의 글꼴 크기 변경)이 보다 정확하게 작동합니다. 이전에는 너무 큰 글꼴 크기를 선택할 수 있었습니다.
• 이제 값 필드 수식 해결 순서가 정확하여 도면 순서와 섞이지 않습니다.

  도면 순서는 내용 브라우저의 값 필드 순서와 동일합니다. 해결 순서는 값 필드의 수식에 의해 결정됩니다. 따라서 다른 값 필드를 참조하는 값 필드(예: GetFieldFormula 또는 CopyField)는 항상 참조하는 값 필드 다음에 해결됩니다.

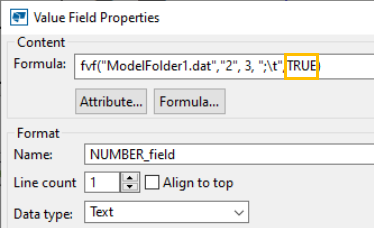

• Fvf 함수의 경우 이제 도면 템플릿 및 사용자 컴포넌트에서 다섯 번째 매개변수를 사용할 수 있습니다. TRUE로 설정된 경우, 함수를 해결할 때 파일에서 읽은 줄의 빈 항목이 고려됩니다. 누락되거나 FALSE로 설정된 경우에는 빈 항목이 제거됩니다.



  다음은 fvf 수식의 구문이 어떻게 다른 결과를 생성하는지 보여 주는 몇 가지 가상 예제이며, 수식의 다섯 번째 매개변수를 사용하여 빈 열을 생성하는 경우도 포함되어 있습니다.

  이 예제는 다음 줄로 sample.dat라는 입력 파일을 지정합니다.

  A; B;; C; D

  이 경우, 수식:



  빈 문자열 반환: ""

  위 예제에서 각 구분자가 의미를 지닌 것으로 간주되므로 세 번째 열은 첫 번째 ';' 및 첫 번째 ' ' 구분자 사이의 빈 열입니다. 따라서 이 경우 열 값은 다음과 같습니다.

  1: "A"

  2: " B"

  3: ""

  4: " C"

  5: " D"

  와(과)




  반환: "C"

  다음 예제는 입력 파일에서 여러 구분자가 사용되는 경우입니다(예: 공백과 쉼표 혼합).

  A, B, C, D

  이 경우, 수식:




  반환: "B"

  와(과)




  빈 문자열 반환: ""

  와(과)




  출력: "C"

  마지막 수식:




  출력: "D"

  즉, 마지막 매개변수가 FALSE이면 연속된 구분자가 하나의 구분자로 해석됩니다.

  TRUE = 빈 열을 허용하므로 연속된 구분자가 고유한 구분자로 취급됩니다.

  fvf 함수에 대한 자세한 정보는 fvf를 참조하십시오.
