훨씬 빨라진 도면 뷰 속성 열기

이제 도면 뷰 속성 대화 상자를 처음 열 때 캐시 처리되어 현재 Tekla Structures 세션에서 이 대화 상자를 다시 열 때마다 훨씬 빠른 속도로 열립니다.

이 개선 사항은 Tekla Structures 2024 SP2에서 이미 도입되었습니다.

훨씬 빨라진 치수 생성 규칙 속성 열기

치수 생성 규칙 속성 대화 상자를 여는 시간이 크게 개선되었습니다.

테이블 기반 속성 대화 상자에서 제대로 작동하는 단추

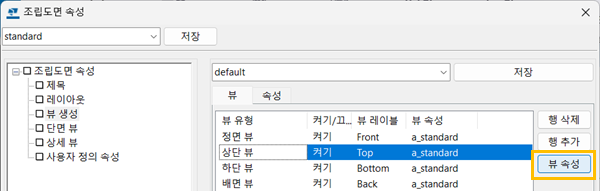

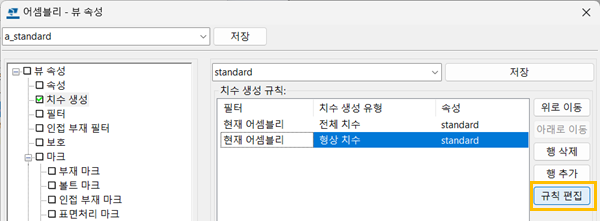

단품도면, 콘크리트 부재도면 및 조립도면 속성의 뷰 생성 패널에 있는 뷰 속성 버튼과 도면 뷰 속성의 치수 생성 패널에 있는 규칙 편집 버튼 등과 같이 도면에서 테이블 기반 속성 대화 상자의 행에 작동하는 버튼들이 이제 테이블에서 행을 선택하는 방법과 관계없이 처음 클릭할 때 작동합니다. 이전에는 버튼을 두 번 클릭해야 작동했습니다.

또한 도면에서 모든 클래식 속성 대화 상자의 열기 성능이 향상되었습니다.

이 개선 사항은 Tekla Structures 2024 SP4에서 이미 도입되었습니다.

각도 치수에 그라디안 사용

이제 도면에서 각도 치수에 각도 대신 그라디안(gon)을 사용할 수 있습니다.

예를 들어, 아래 도로에 대한 교량 정렬이 표시된 기본도면에서는 각도를 도 대신 그라디안으로 표시하는 것이 일반적입니다.

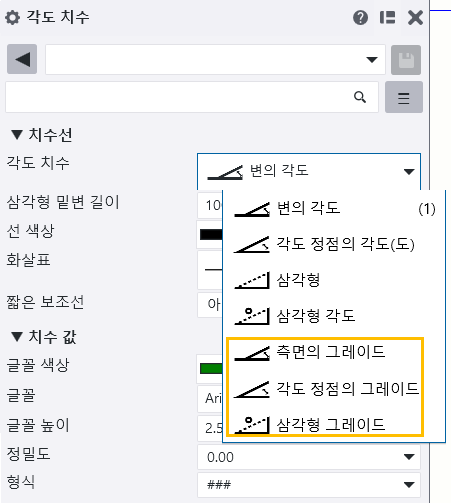

각도 치수 속성 창, 상황에 맞는 도구 모음, GA 도면 치수 속성 및 이전 치수 속성 대화 상자에서 사용할 수 있는 새로운 그라디안 옵션이 있습니다.

변의 그라디안

각도 정점의 그라디안

그라디안이 있는 삼각형

새 고급 옵션 XS_ANGLE_GRADIAN_SIGN을 사용하여 원하는 그라디안 기호를 설정할 수 있습니다. 기본값은 "g"입니다. 이 고급 옵션은 고급 옵션 대화 상자의 도면 속성 범주에 있습니다.

이 개선 사항은 Tekla Structures 2024 SP4에서 이미 도입되었습니다.

치수 속성에 대한 자세한 정보는 치수 속성을 참조하십시오.

반경 방향 치수의 치수 선 화살표 기호 사용자 지정

이제 반경 방향 치수에 대해서도 사용자 고유의 치수 선 화살표 기호를 생성할 수 있습니다.

치수 선 화살표 기호 사용자 정의에 대한 자세한 내용은 치수 선 화살표 사용자 지정을 참조하십시오.

철근 그룹 치수 개선 사항

레이블에 사용되는 연결 메모

이제 레이블 생성 시 철근 그룹 치수 도구가 연결 메모를 사용합니다. 이제 철근 그룹 치수 레이블의 UDA가 바인딩된 모델 객체에 변경 사항이 있을 때 자동으로 업데이트됩니다.

동일한 마크 결합

추가 마크 탭의 새 동일한 마크 결합 설정을 사용하여 중복 마크를 하나의 마크로 그룹화할 수 있습니다.

철근 집합의 경사 철근 치수 생성

이제 철근 집합의 경사 철근 치수를 생성할 수 있습니다.

철근 그룹 치수에 대한 자세한 내용은 철근 그룹 치수 생성을 참조하십시오.

홀 치수 생성에서 원형 홀 인식 향상

이제 뷰 기반 치수 생성의 홀 치수 생성 방법에서 원형 홀을 잘 인식합니다. 이제 점이 8개 이상 있는 일반 폴리곤이 원형 홀로 간주됩니다. 예를 들어, 원형 모서리 모따기가 있는 폴리곤 컷이 이제 원형 홀로 인식됩니다.

뷰 기반 치수 생성에 대한 자세한 내용은 자동 뷰 레벨 치수 추가를 참조하십시오.

표면처리 치수 생성 개선 사항

• 이제 뷰 기반 치수 생성에서 한 선에서 결합 옵션 이름 기준이 표면처리를 지원합니다.

• 이제 필터 치수의 치수 대상 목록에서 모든 점 옵션(마지막 옵션)을 선택하여 폴리곤 표면처리의 모든 정점에 대해 치수를 생성할 수 있습니다.

적용되는 값을 사용하여 연결 메모 추가

연결 메모를 추가하는 새 명령, 적용되는 값 사용이 추가되었으며, 기본 환경에서는 이 명령이 리본에 기본적으로 제공됩니다. 이 명령을 사용하면 연결 메모 속성의 지시선 설정에서 선택한 값을 사용하여 연결 메모를 생성할 수 있습니다. 이것을 제외한 다른 세 가지 연결 메모 명령의 경우에는 지시선 설정에 적용한 값을 사용할 수 없으며, 항상 각각의 명령에 대해 사전에 정의된 값을 사용합니다. 옵션은 지시선 포함, 지시선 제외 또는 선을 따라입니다.

새롭게 제공되는 적용되는 값을 사용하여 연결 메모 추가 명령은 컨텍스트 메뉴나 도면 속성 창 객체 목록에서 연결 메모 추가 명령을 선택하거나 빠른 실행에 명령을 입력하면 기본으로 사용됩니다.

적용되는 값 사용 명령이 리본에 표시되어 있지 않으면 리본 편집기를 통해 추가할 수 있습니다.

이 개선 사항은 Tekla Structures 2024 SP1에서 이미 도입되었습니다.

연결 메모에 대한 자세한 내용은 도면에 연결 메모 추가를 참조하십시오.

마크 프레임에 맞춰진 마크 배경

이제 불투명 옵션을 선택한 경우 마크 배경이 정확한 프레임 경계에 맞춰집니다. 이전에는 텍스트만 가려졌습니다.

현재 버전:

이전 버전:

마크 속성에 대한 자세한 정보는 마크 속성을 참조하십시오.

레이블에 연결 메모를 사용하는 철근 그룹 마크

철근 그룹 마크는 이제 레이블 생성 시 연결 메모를 사용합니다. 철근 그룹 마크의 UDA가 이제 바인딩된 모델 객체에 변경 사항이 있을 때 자동으로 업데이트됩니다.

철근 그룹 마크에 대한 자세한 내용은 철근 그룹 마크 응용 프로그램을 사용하여 철근 마크 추가를 참조하십시오.

철근 풀아웃 그리기의 새 위치 지정 옵션

이제 철근 풀아웃 그리기 응용 프로그램에서 새 위치 옵션인 정렬된 블록 내 사용자 지정 위치를 사용하여 도면에서 선택한 영역에 굽힘 형상 및 메모를 배치할 수 있습니다. 이 옵션은 선택한 영역의 열에 굽힘 형상 및 메모를 배포합니다. 기본적으로 열 내의 모든 철근이 수직으로 정렬됩니다. 영역을 선택하려면 블록 위치 선택 버튼을 클릭합니다. 철근 풀아웃 그림 및 마크 생성 옵션을 선택한 경우에만 정렬된 블록 내 사용자 지정 위치를 사용할 수 있습니다. 이 위치 옵션을 통해 방향: 수평으로 회전 옵션을 사용하여 굽힘 형상을 수평으로 배치할 수도 있습니다.

철근 풀아웃 그리기 응용 프로그램에 대한 자세한 내용은 철근 풀아웃 그리기 응용 프로그램으로 철근 풀아웃 그리기를 참조하십시오.

철근 풀아웃 그림 대칭

이제 풀아웃 그림 속성의 새 대칭 옵션을 사용하여 객체 레벨 철근 풀아웃 그림 속성을 통해 철근 마크의 풀아웃 그림을 수평 또는 수직으로 대칭시킬 수 있습니다.

대칭은 1가지 계수 및 2가지 계수 모드에서 사용 가능합니다.

이 개선 사항은 Tekla Structures 2024 SP1에서 이미 도입되었습니다.

마크의 철근 풀아웃 그림에 대한 자세한 내용은 철근 마크에서 풀아웃 그림 추가를 참조하십시오.

뷰에 메쉬 레이블 추가

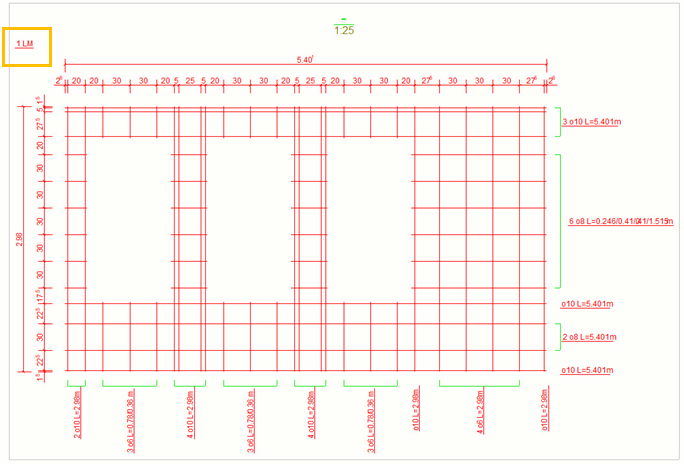

뷰의 왼쪽 상단 모서리에서 메쉬 레이블을 추가할 수 있는 새 옵션 메쉬 레이블이 철근 메쉬 뷰 생성자 대화 상자에 추가되었습니다. 옵션은 없음 및 메쉬 위치입니다. 메쉬 위치 값은 메쉬 번호(ASSEMBLY.SERIAL_NUMBER)와 어셈블리 이름(ASSEMBLY.NAME)으로 구성됩니다.

이 개선 사항은 Tekla Structures 2024 SP1에서 이미 도입되었습니다.

명령줄 매개변수 지원 추가

이제 명령줄에서 철근 메쉬 뷰 생성자 도구를 실행할 수 있습니다.

모든 뷰 유형의 메쉬 뷰

이제 메쉬 뷰를 정면 및 배면 뷰뿐만 아니라 모든 뷰 유형에서 생성할 수 있습니다. 기본도면의 뷰에서 메쉬 뷰를 생성할 수도 있습니다.

텍스트 높이를 별도로 조정하는 새 옵션

옵션 메뉴의 새 텍스트 높이 조정 옵션을 사용하면 도면에서 상세의 스케일을 변경할 때 글꼴 높이를 잠그거나 글꼴 높이의 스케일을 조정할 수 있습니다.

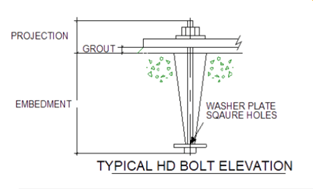

이전(텍스트 높이 미조정):

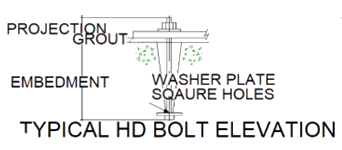

이후(텍스트 높이 조정 선택):

2D 상세의 기타 개선 사항

• 이제 상세 스케일이 지침에서 설명한 그대로 의도한 대로 작동합니다.
• 이제 기존 뷰에 상세를 삽입하거나 새 뷰를 생성하지 않고 용지에 상세를 배치할 때 상세 스케일이 정확합니다.
• 이제 상세에서 색상이 올바르게 표시됩니다.
• 이제 마크, 치수, 텍스트 및 기호의 스케일이 작동합니다.
• 이제 이미지가 지원됩니다.
• 이제 서식 있는 텍스트가 지원되며, 서식 있는 텍스트 상자 내부 텍스트 높이 조정이 작동합니다.
• 텍스트 지시선 관련 문제가 수정되었습니다.
• 이제 2D 라이브러리 상세의 곡선형 치수가 올바르게 작동합니다.
• 이전에는 선 결합 명령 다음에 실행 취소 명령을 사용하는 경우 치명적인 오류가 발생했습니다. 현재 이 문제가 수정되었습니다.
• 이전 Tekla Structures 버전의 상세가 이제 올바르게 인식되어 더 이상 스케일 문제가 발생하지 않습니다.
• 이제 텍스트 스케일이 이전 상세에서도 정확합니다.
