이제 넘버링 결과를 부재, 어셈블리, 철근 객체 등의 모델 객체에 적용하기 전에 제안된 번호 미리 보기가 가능합니다. 이를 활용하면 시간이 많이 소요되는 검사와 넘버링 오류 수정(예: 번호 중복)을 방지할 수 있습니다. 또한 번호를 할당하기 전에 이미 공장이나 시공 현장으로 전달된 객체에 실수로 생긴 변경 사항을 더 쉽게 감지할 수 있습니다.

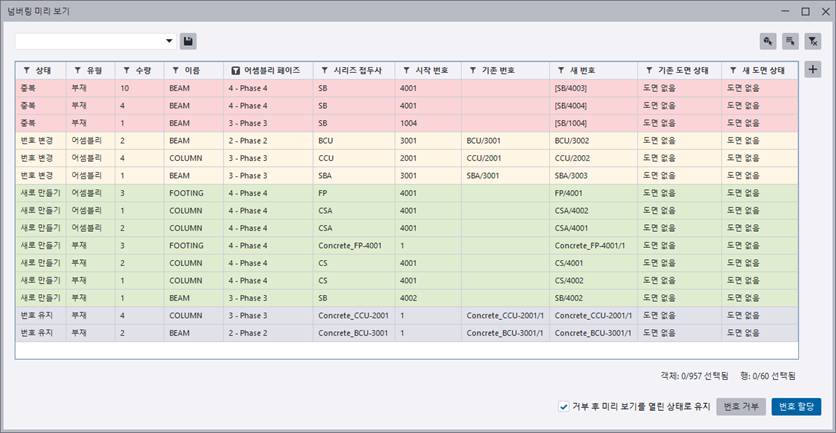

넘버링 명령(리본의 수정된 객체 넘버링 또는 선택한 객체의 번호 시리즈나 파일 메뉴의 진단 및 복구 > 넘버링 명령)을 시작하면 새 넘버링 미리 보기 대화 상자가 열립니다.

표준 부재 모델을 사용하는 경우나 넘버링 설정 대화 상자에서 마스터 모델과 동기화(저장-번호부여-저장)이 선택되어 있는 경우에는 넘버링 미리 보기 대화 상자가 표시되지 않습니다.

넘버링 미리 보기 대화 상자에서 다양한 방법으로 넘버링 결과를 필터링 및 정렬할 수 있으며, 번호가 중복되어 수정이 필요한 객체를 찾을 수 있습니다. 그런 다음 제안된 번호를 수락하거나, 거부하고 돌아가서 필요에 따라 넘버링 설정과 모델을 조정할 수 있습니다.

제안된 번호를 거부하거나 넘버링을 취소하면 모델이 다시 로드되지 않으며 시간이 절약됩니다. 또한 자동 도면 복제는 넘버링 결과를 수락한 후에만 이뤄집니다.

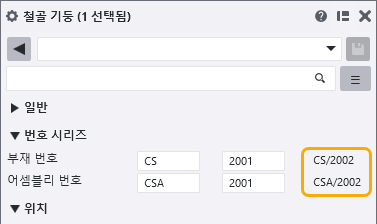

이제 넘버링한 후에 시리즈 접두사 및 시작 번호 옆 속성 창에서 선택한 부재, 어셈블리, 콘크리트 부재 및 철근 어셈블리의 실제 번호를 볼 수 있습니다. 예제:

모델에서 번호가 다른 여러 객체를 선택한 경우 다양함이란 텍스트가 표시됩니다. 또한 목록에 선택 항목 내의 서로 다른 번호가 표시되며 괄호 안에 해당 번호를 가진 객체의 수가 표시됩니다.

나중에 필터링 등에서 사용하도록 속성 창에서 번호 선택하여 복사할 수 있습니다. 그러나 속성 창에서 실제 번호는 수정할 수 없으며 시리즈 접두사와 시작 번호만 수정할 수 있습니다.

편집 > 비교 > 부재 비교 또는 어셈블리 비교 명령을 사용하여 모델 객체를 비교하면 Tekla Structures에서 비교 레포트가 표시됩니다.

어셈블리에 사용되는 비교 레포트 템플릿 TS_Report_Assembly_Comparison.rpt가 약간 업데이트되었습니다.

이제 부재에 별도의 새 비교 레포트 템플릿인 TS_Report_Part_Comparison.rpt를 사용할 수 있습니다.

Tekla Structures가 ..\Program Files 폴더에 설치된 경우 기본적으로 이 템플릿을 ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\ 폴더에서 사용할 수 있습니다. 필요한 경우, 비교 레포트 템플릿을 필요에 맞게 사용자 지정할 수 있습니다. 템플릿을 프로젝트 또는 회사 지정 폴더에 복사한 다음 필요에 따라 복사된 템플릿을 수정합니다.

부재 비교 또는 어셈블리 비교 명령을 사용한 후 비교 레포트에 표시되는 메시지도 개선되었습니다. 이 메시지는 비교된 객체가 다른(또는 동일한) 이유나 다르게 넘버링된 이유에 대한 자세한 정보를 제공합니다.

이 주요 수정 사항은 이미 Tekla Structures 2024 SP4에서 도입되었습니다.
