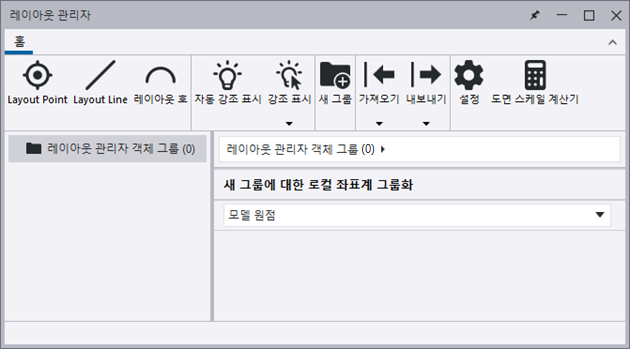

새로워진 레이아웃 관리자 사용자 인터페이스

레이아웃 관리자 사용자 인터페이스가 새로워졌습니다. 새로운 사용자 인터페이스는 프로젝트 요구 사항에 맞게 설정을 사용자 지정할 수 있도록 많은 사항이 개선되었습니다. 이제 레이아웃 관리자 사용자 인터페이스에서 간단한 탐색, 직관적인 리본 도구, 자동 오류 처리 등을 제공합니다.

레이아웃 점, 선 및 호 생성

이제 레이아웃 관리자 대화 상자의 명령을 사용하여 레이아웃 점, 레이아웃 선 및 레이아웃 호를 생성 수 있습니다. 레이아웃 관리자 리본의 명령 버튼을 클릭하면 속성을 정의할 수 있는 대화 상자가 열립니다.

이제 레이아웃 관리자 설정에서 레이아웃 점, 선 및 호의 기본 크기를 쉽게 정의할 수 있습니다. 레이아웃 관리자에서 버튼을 클릭하여 설정을 엽니다. 또한 전과 같이 점의 클래스 및 형상과 선 및 호의 클래스를 정의할 수도 있습니다. 이전에는 설정에서 클래스 속성을 색상으로 칭했습니다.

그룹화 기능 향상

향상된 그룹화 기능을 통해 레이아웃 데이터를 효과적으로 구성할 수 있습니다. 최대 255개 그룹을 둘 수 있는 제한 사항은 이미 Tekla Structures 2024 SP1에서 제거되었습니다.

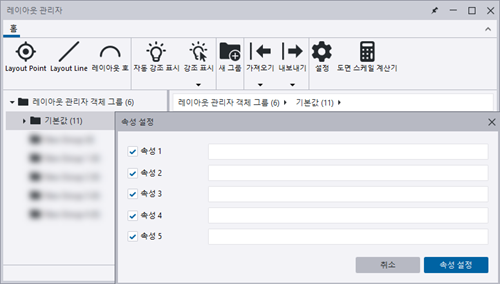

이제 편리한 현장 관리 및 식별을 위해 속성 설정 대화 상자에서 점 그룹에 UDA를 추가할 수 있습니다. 레이아웃 관리자에서 그룹을 마우스 오른쪽 버튼으로 클릭하여 대화 상자를 엽니다.

자동 오류 감지

이제 값을 입력하면 입력된 값이 적합하지 않을 경우 레이아웃 관리자에서 자동으로 경고를 표시합니다.

가져오기 및 내보내기 개선 사항

Trimble Connect의 가져오기 및 내보내기 옵션

이제 새로운 가져오기 및 내보내기 명령을 사용하여 레이아웃 데이터를 Trimble Connect에서/로 손쉽게 전송할 수 있어 자동으로 최신 상태로 유지되는 파일로 원활한 데이터 공유가 가능합니다. 레이아웃 데이터는 Trimble FieldLink .tflx 파일 형식으로 가져오고 내보냅니다.

가져오기 및 내보내기 대화 상자 개선 사항

가져오기 및 내보내기 대화 상자가 넓어진 미리 보기 영역으로 개선되어 특히 대규모 데이터 세트로 작업할 때 데이터를 보고 확인하기가 쉽습니다. 데이터 가져오기 및 내보내기 상태를 표시하는 진행률 표시줄도 추가되었습니다.

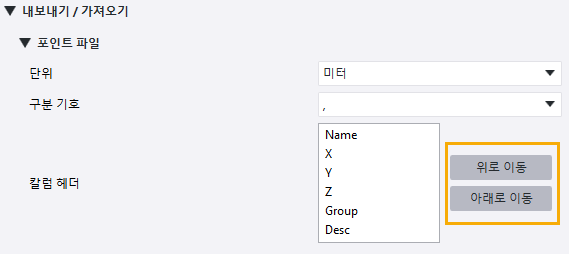

이제 레이아웃 관리자 설정에서 가져오기 및 내보내기 대화 상자의 열 순서를 쉽게 변경할 수 있습니다.

이제 가져오기 및 내보내기 대화 상자에는 내용이 있는 탭만 포함됩니다. 예를 들어 레이아웃 호가 없는 경우 레이아웃 호에 대한 탭이 대화 상자에 표시되지 않습니다.

가져오기/내보내기 오류 감지

이제 잘못된 형식의 파일을 가져오거나 내보내려고 하는 경우 오류 메시지가 표시됩니다.
